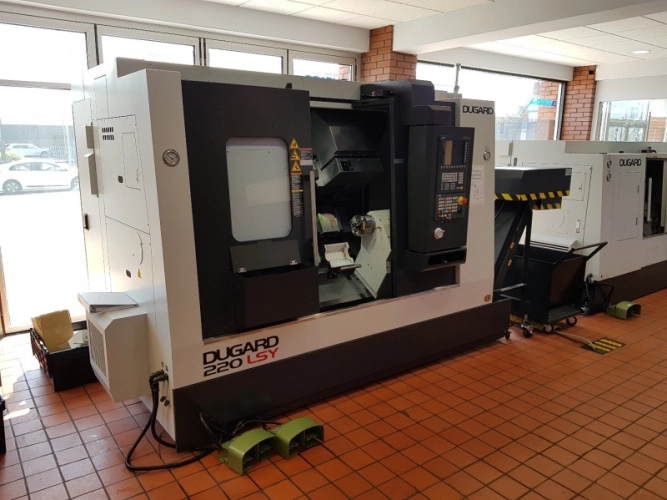

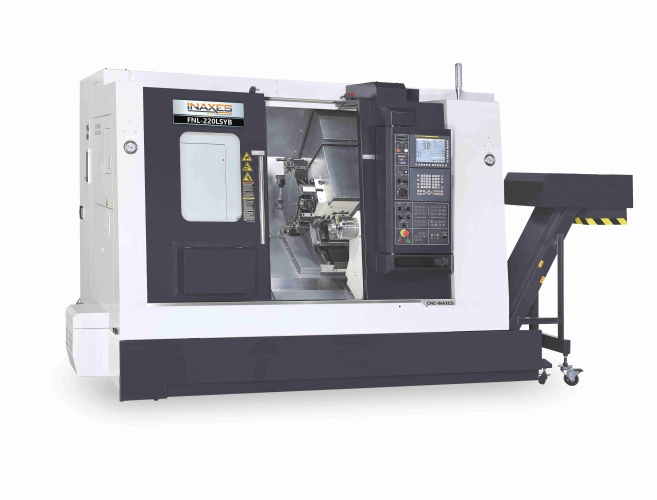

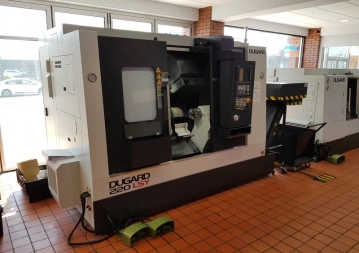

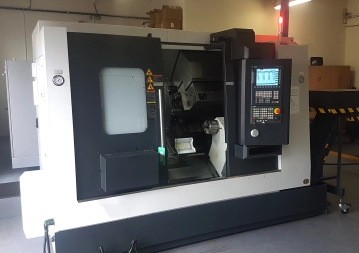

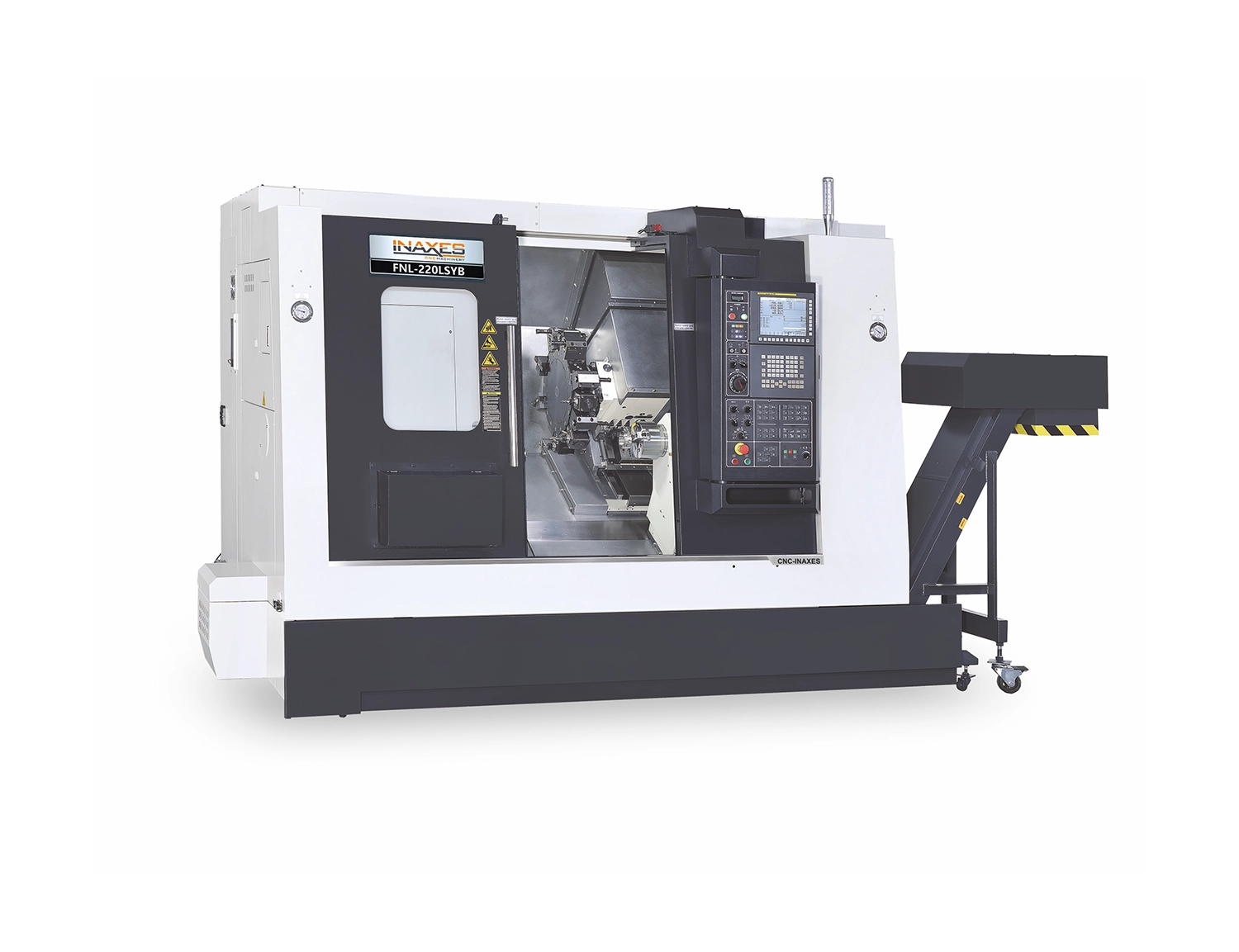

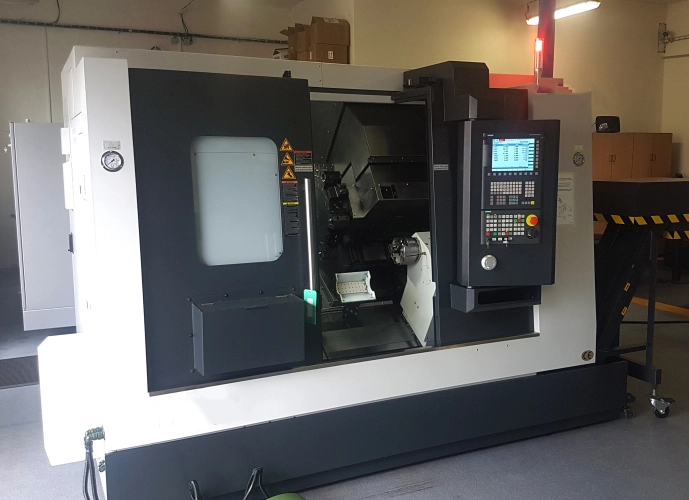

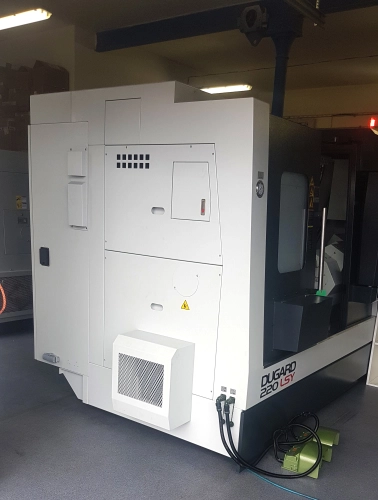

FNL - 220LYA
Koncepce těchto strojů je určena pro složité produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu.
Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

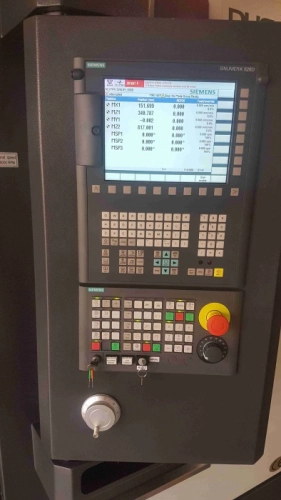

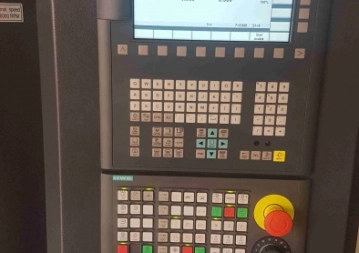

Řídící systém FANUC 0i-TF PLUS a SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
| Max. průměr tyče | 52 mm |
|---|---|
| Průměr sklíčidla | 153 (6“) mm |
| Obráběný průměr | 270 mm |
| Obráběná délka | 510 mm |

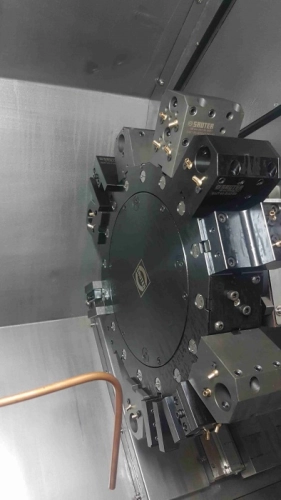

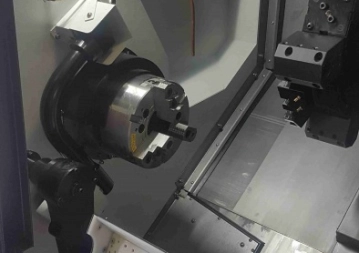

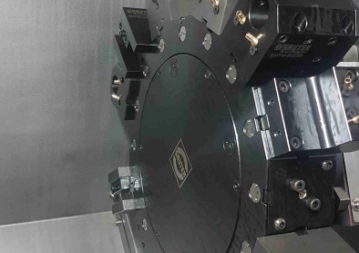

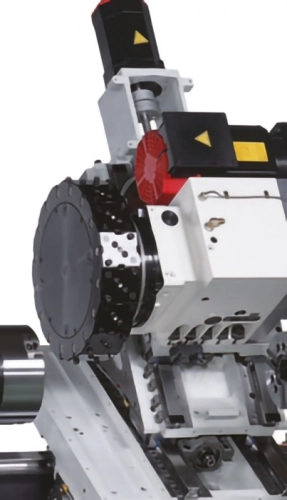

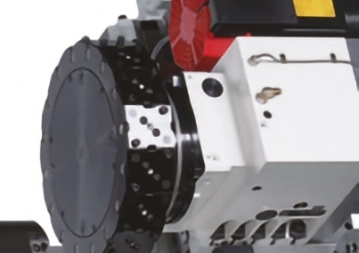

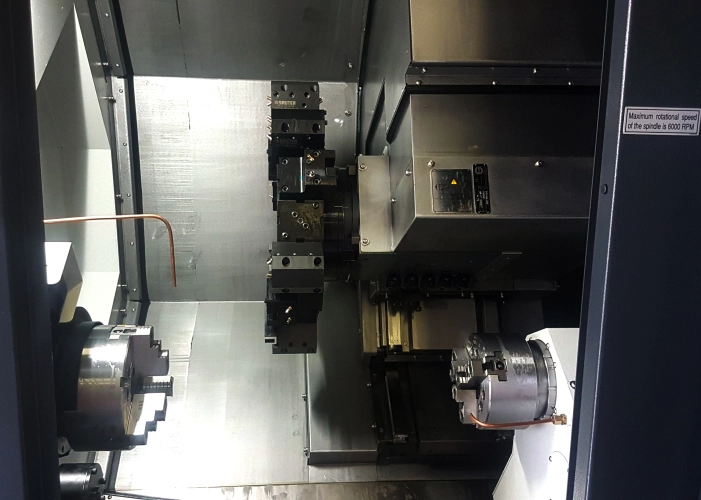

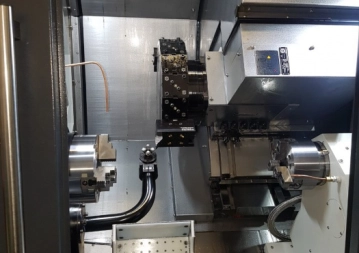

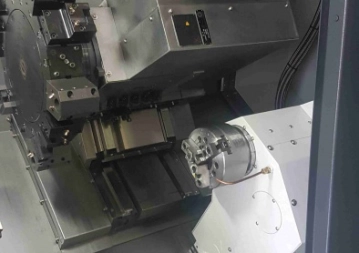

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, revolverová hlava SAUTER GPM včetně Y osy s diskem BMT 45, hydraulický koník a dopravník třísek.

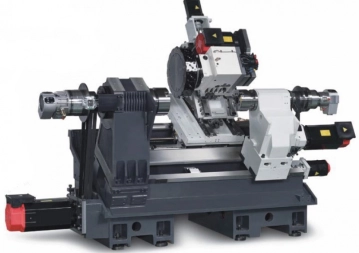

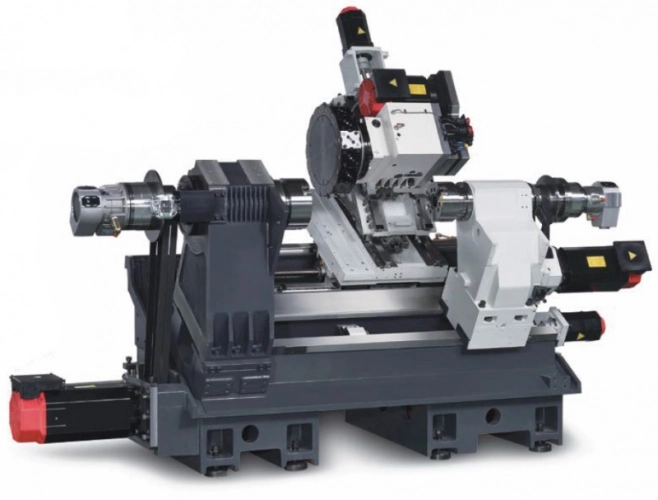

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
V ose X a Z je lineární válečkové vedení.
Precizní vřetena obsahují SKF ložiska o max. třídě přesnosti P4. Vřeteno běží na maximální třídu přesnosti. Ložiska P4 poskytují vysoký axiální tah a vynikající radiální stabilitu. Vše zajišťuje vysokou přesnost při vysoké náročnosti soustružení
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 4 | |
| Točný průměr nad ložem | mm | 620 |
| Točný průměr nad suportem | mm | 620 |
| Max. průměr obrábění | mm | 270 |
| Pracovní délka | mm | 510 |
| Pojezdy | ||
| Příčný posuv - osa X | mm | 200 |
| Podélný posuv - osa Z | mm | 560 |
| Posuv v ose Y | mm | +/- 55 |
| Posuv v ose B | mm | 560 |
| Rychlost posuvu osy X | m/min. | 30 |
| Rychlost posuvu osy Z | m/min. | 30 |
| Rychlost posuvu osy Y | m/min. | 10 |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 6,000 |
| Ústí vřetena | A2-5 | |
| Průchod vřetena | mm | 52 |
| Průměr hydraulického sklíčidla | mm | 153 (6“) |
| Kroutící moment na vřeteni | Nm | 159 |
| Nástroje | ||
| Počet nástrojových míst | pozic | 16 / BMT45 |
| Rozměr upínacích nástrojů | mm | 20 x 20 |
| Průměr vyvrtávacích nástrojů | mm | 32 |
| Otáčky poháněných nástrojů | min-1 | 6,000 FANUC / 4,000 SIEMENS |
| Koník | ||
| Průměr pinoly | mm | 85 |
| Vysunutí pinoly | mm | 100 |
| Kužel pinoly | MT5 | |
| Motor | ||
| Hlavní vřeteno | kW | 11/15 |
| Poháněné nástroje | kW | 3,7/5,5 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | lineární | |
| Vedení v ose X | lineární | |
| Vedení v ose Y | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 30 |
| Kapacita obráběcí emulze | L | 250 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 109 |
| Hloubka | mm | 1 954 |
| Výška | mm | 2 122 |
| Hmotnost | kg | 5 300 |
Standardní výbava
| řídící systém FANUC 0i-TF PLUS |
| dílenské programování Manual guide i |
| vřeteno chlazené olejem |

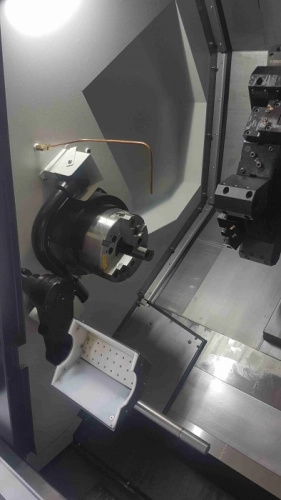

| hydraulické sklíčidlo |
| 1 sada tvrdých a 1 sada měkkých čelistí |
| ofukování sklíčidla |
| manální nástrojová sonda RENISHAW |
| 16-ti polohová nástrojová hlava s diskem BMT 45 |
| základní sada držáků |

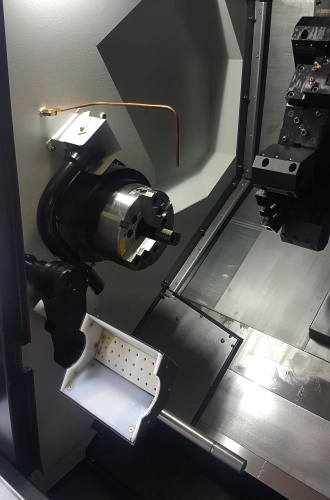

| automatická lopatka pro zachycování obrobku |
| lineární vedení ve všech osách |
| automatický mazací systém |
| výkonný chladící systém 10 bar |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| programovatelný podpěrný koník s hydraulickým výsuvem pinoly |
| integrovaná hydraulická jednotka |
| seřizování upínacího tlaku hydraulického sklíčidla |
| seřizování upínacího tlaku hydraulického koníku |

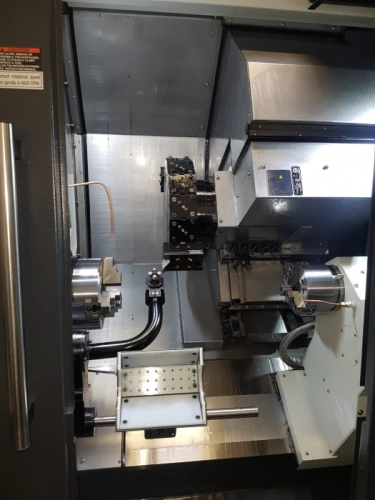

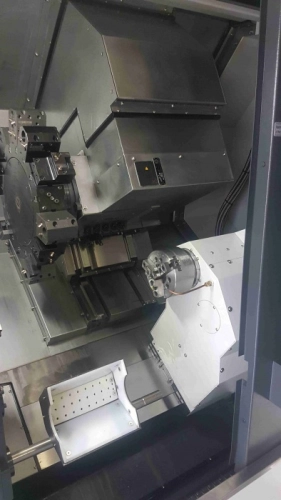

| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| dopravník třísek |
| vozík na třísky |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| příprava pro podavač tyčí - INTERFACE |
| polohovací šrouby a bloky |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| Upínání |
| kleštinový upínač místo hydraulického sklíčidla |
| držáky nástrojů |
| Chlazení |
| chlazení o tlaku 20 bar |
| Ostatní |
| vzduchová pistole |
| oplachovací pistole |
| automatické dveře |
| obrobkový dopravník |
| klimatizace pro elektro rozvaděč |
| podavač tyčí |
| odsávání olejové mlhy |
