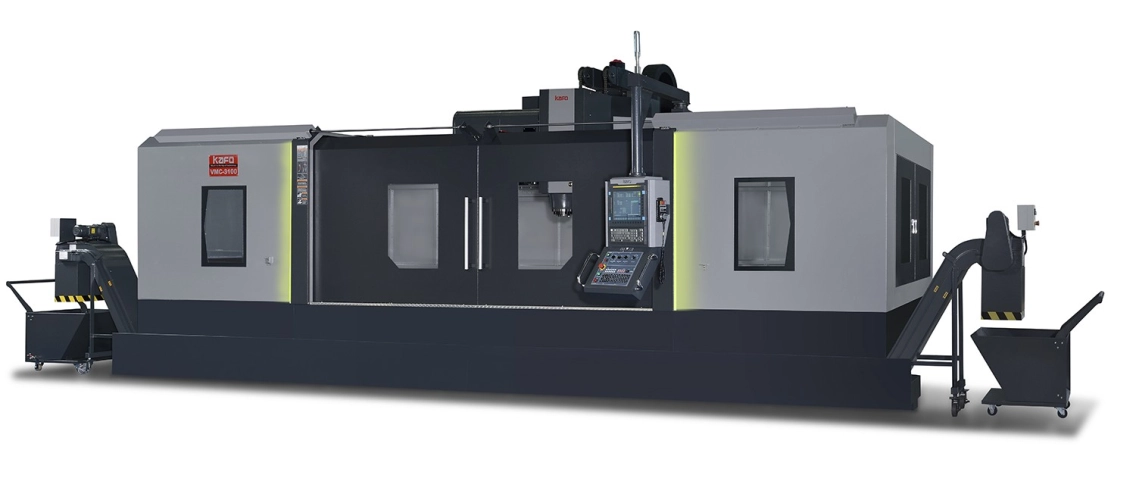

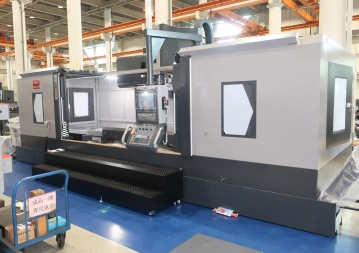

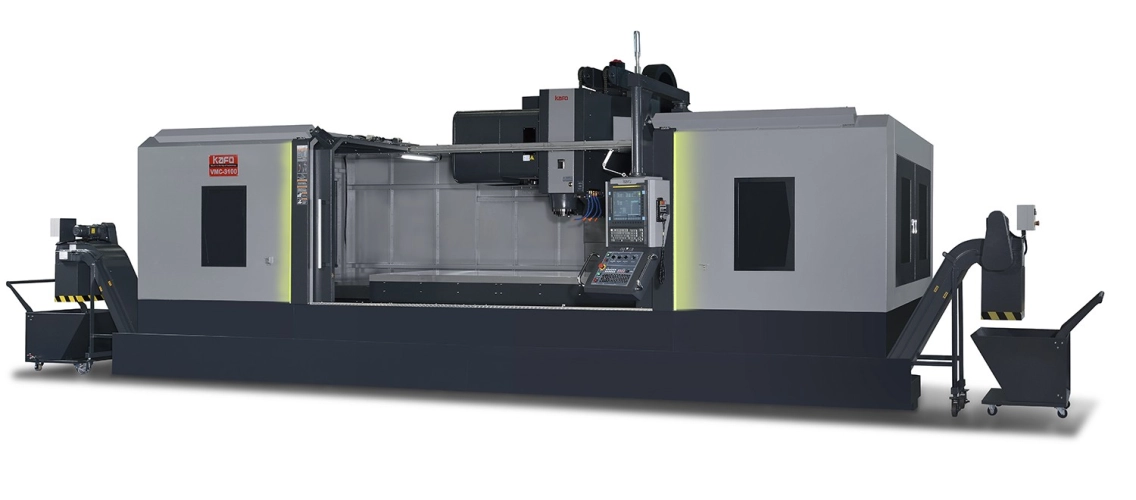

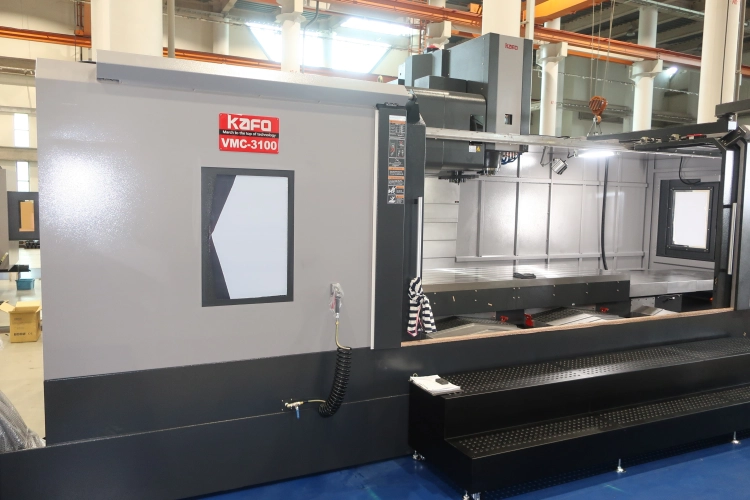

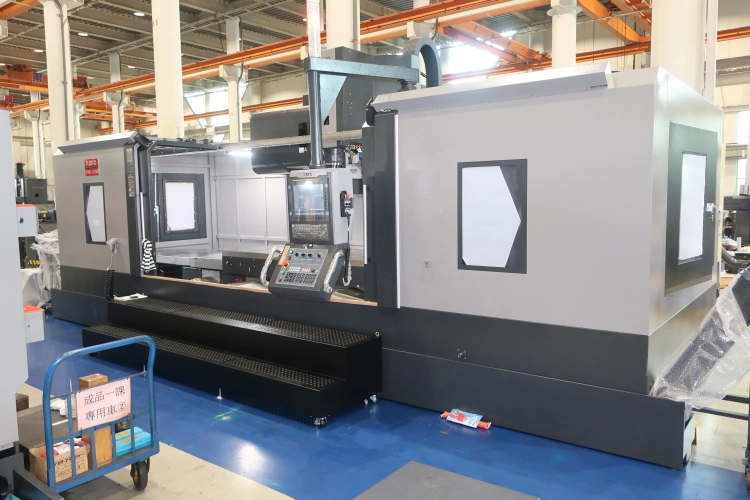

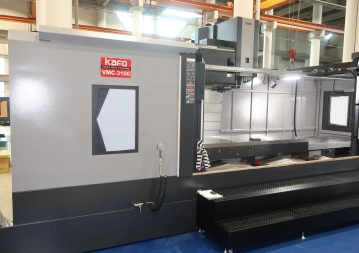

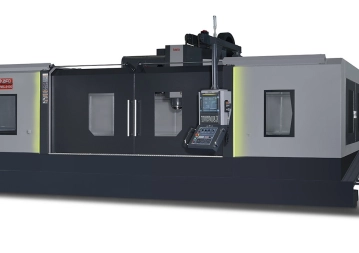

VMC - 3100
Tyto obráběcí centra jsou mimořádně vysoce výkonná vyvrtávací a frézovací 3-osá až 4-osá centra. Svojí robustností a tuhou konstrukcí umožňující vysoko produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.
Nezávazně poptat| Velikost stolu | 3 100 x 1 000 mm |
|---|---|
| Rozjezdy X/Y/Z | 3 100/1 020/900 mm |
| Upínací kužel | ISO 50 |
| Hmotnost stroje | 23 500 kg |

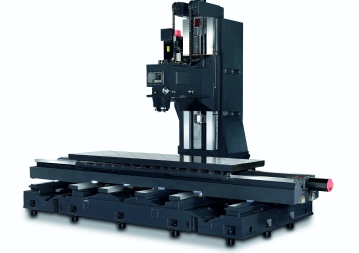

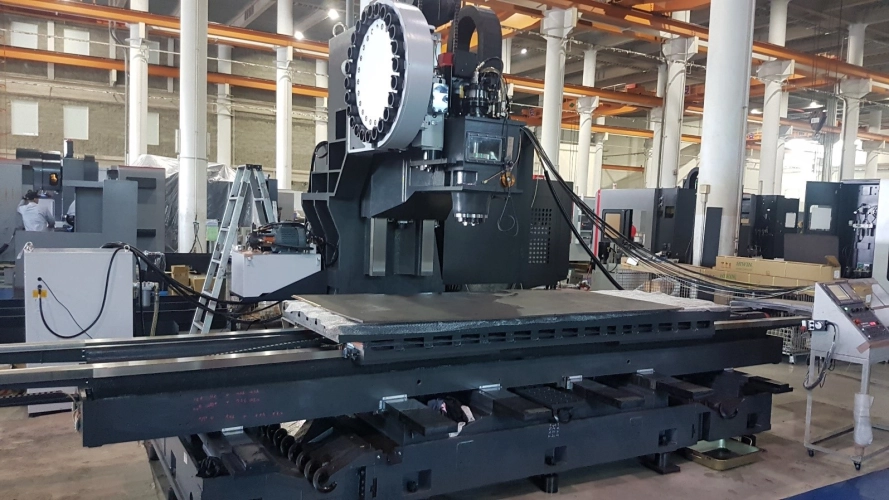

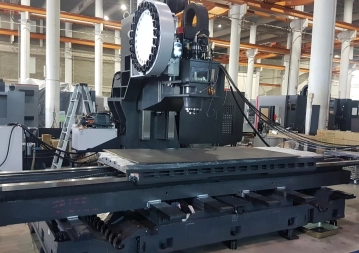

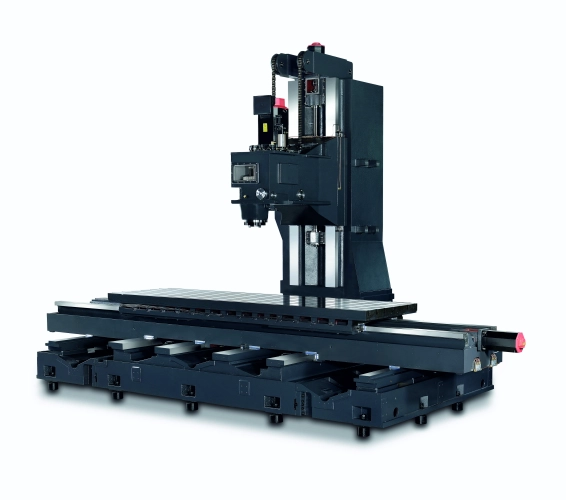

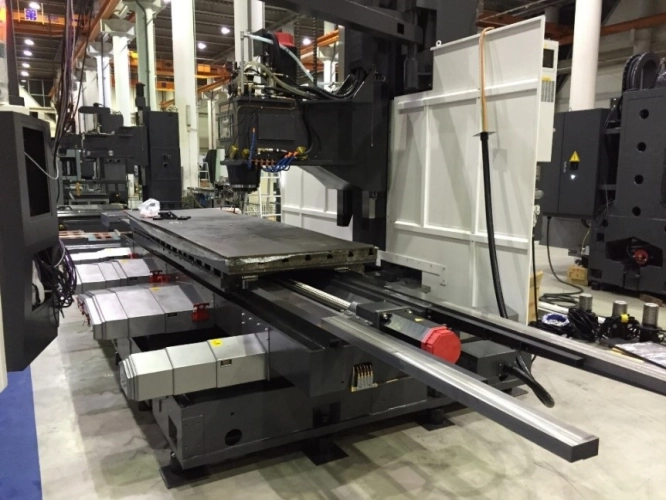

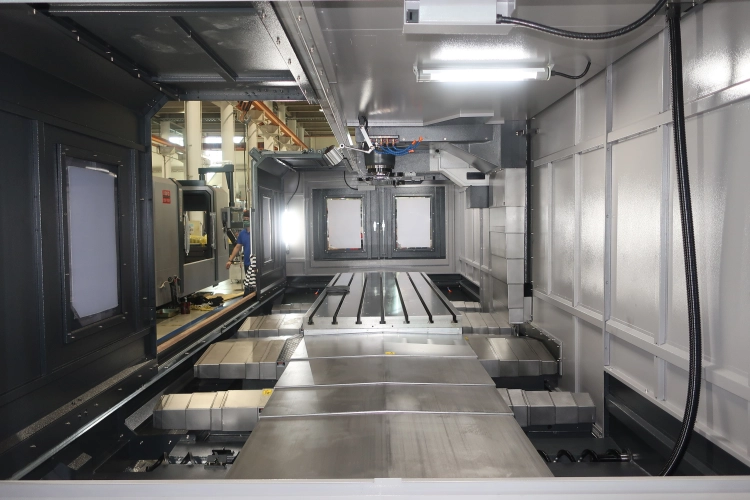

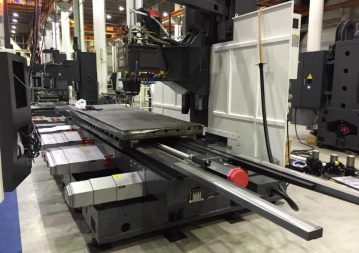

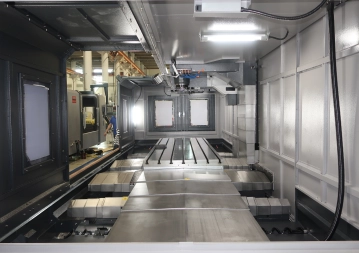

Kluzné vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje. Předností těchto obráběcích center jsou velké rozměry pracovního stolu a dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem.

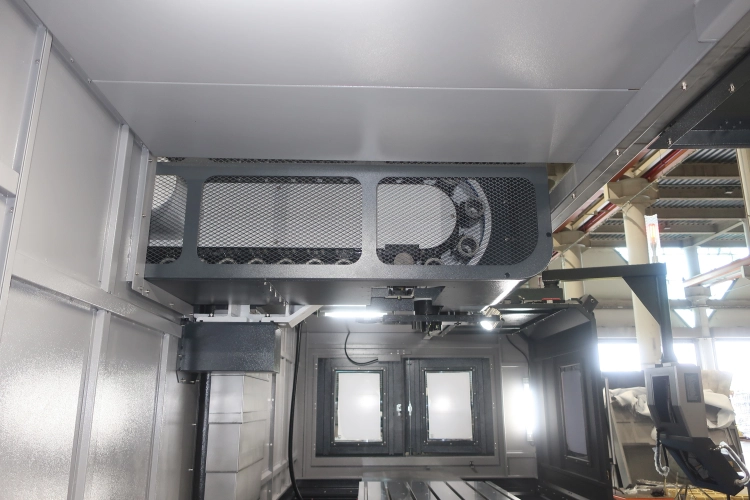

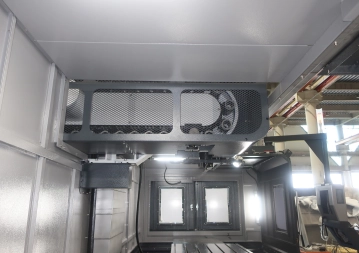

Zásobník nástrojů s 24 pozicemi a silovým vřetenem s převodovkou se 8.000 min-1 jsou standardní funkce. Můžeme však nabídnout 30, 40 nebo 60 pozic v zásobníku nástrojů a otáčky vřetena zvýšit na 10.000 min-1 s přímým pohonem a tím zvýšit produktivitu tohoto stroje.
Dalšími nadstandardními možnostmi je přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z, chlazení středem vřetene CTS, 4-osa až do velikosti 400 mm a další..
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 3 100 |
| Osa Y | mm | 1 020 |
| Osa Z | mm | 900 (1 070) |
| Rychloposuv v osách X/Y/Z | m/min. | 10/10/10 |
| Pracovní posuv v osách X/Y/Z | m/min. | 8 |
| Vzdálenost čela vřetena od stolu | mm | 100 ~ 1 000 (100 ~ 1 170) |
| Vřeteno | ||
| Kužel vřetene | ISO 50 | |
| Pohon vřetene | převodovka (přímý) | |
| Otáčky vřetene | min-1 | 8.000 (10.000) |
| Výkon motoru vřetene | kW | 24 / 48 |
| Výkon motoru vřetene (volitelně) | kW | (15 / 32) |
| Průměr ložisek vřetene | mm | 90 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 3 100 x 1 000 |
| Maximální zatížení stolu | kg | 4 000 |
| Šířka, rozteč a počet T drážek | mm | 22 x 150 x 7 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,025 |
| Opakovatelná přesnost | mm | 0,020 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 24 (30; 40; 60) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 105 / 210 |
| Maximální hmotnost nástroje | kg | 15 |
| Rychlost výměny (nástroj-nástroj) | s | 2,8 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | kluzné | |
| Vedení v ose Z | kluzné | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 55 |
| Kapacita obráběcí emulze | L | 770 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 8 270 |
| Hloubka | mm | 4 145 |
| Výška | mm | 3 576 |
| Hmotnost | kg | 23 500 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 620 |
| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| šnekový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 0i-MF Plus |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| FAGOR |
| Automatický zásobník nástrojů |
| 30 nástrojů |
| 40 nástrojů |
| 60 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 10.000 min-1, přímý pohon |
| zvýšení výkonu motoru vřetena na 22/26 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (článkový / řemenový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| sklopně otočný stůl (4 + 1 osa) |
