UX 500APC

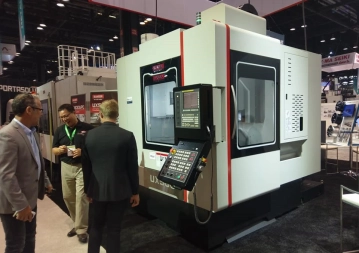

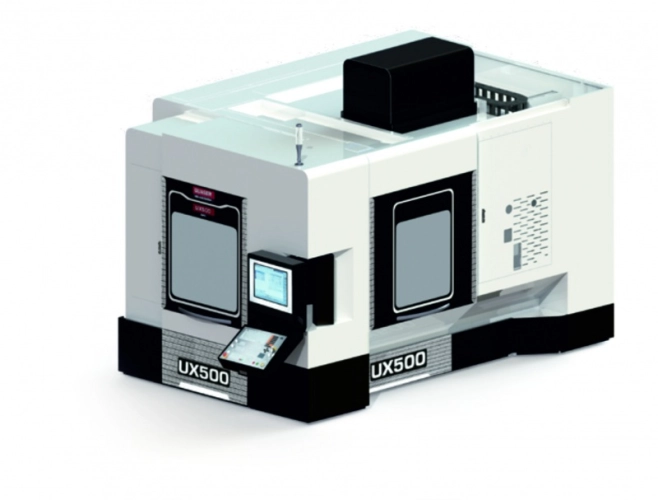

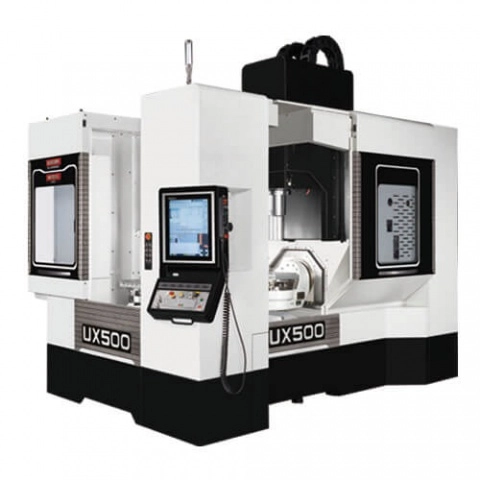

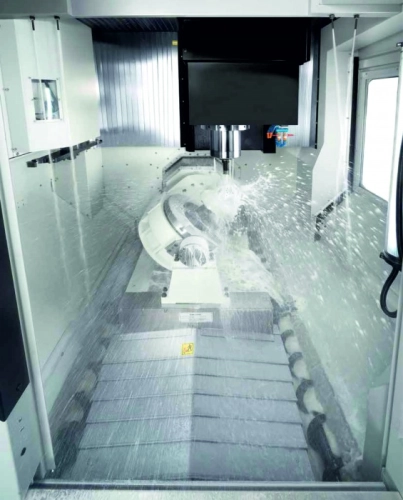

Vertikální 5-ti osá paletová obráběcí centra modelové řady UX patří mezi moderní, vertikální obráběcí centra určená pro plynulé 5-ti osé obrábění tvarově složitých dílů při vysoké rychlosti. S 5-ti osami nastavení je možné provést komplexní obrábění na jedno upnutí materiálu. Tím se výrazně zkracuje doba obrábění a zároveň Vám pomůže udržet konkurence schopnost.

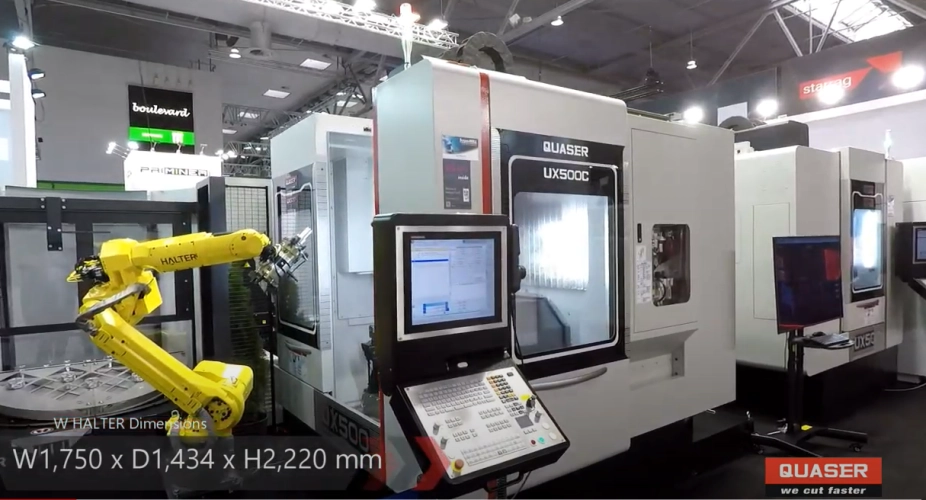

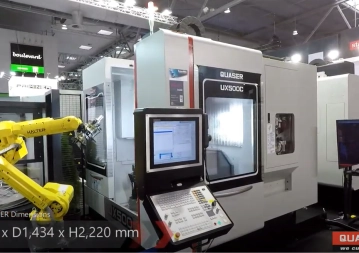

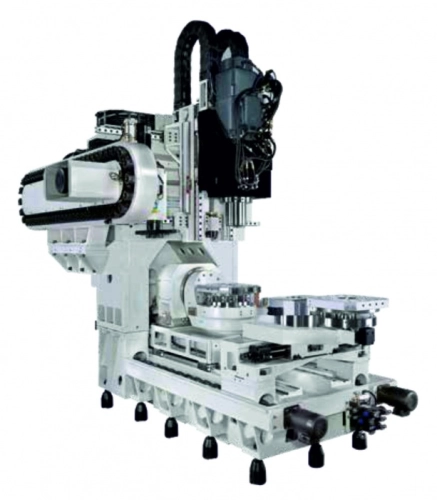

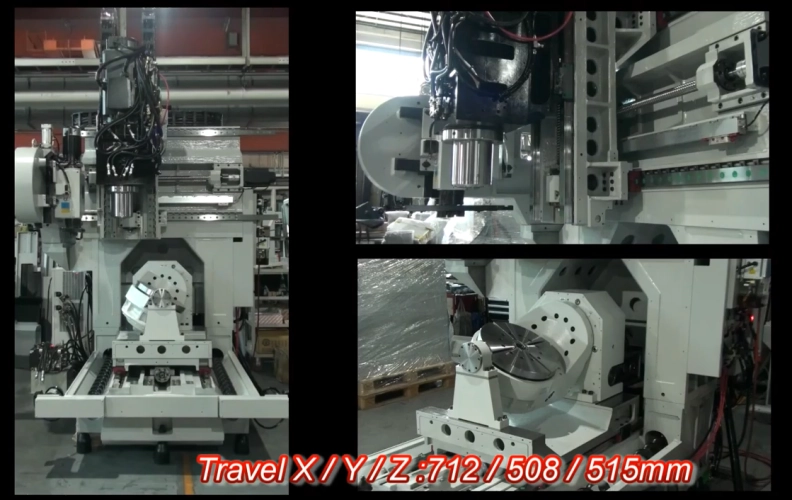

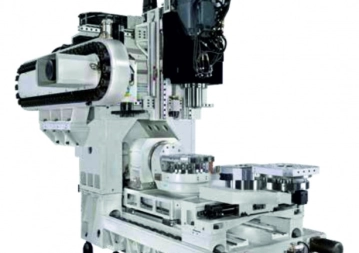

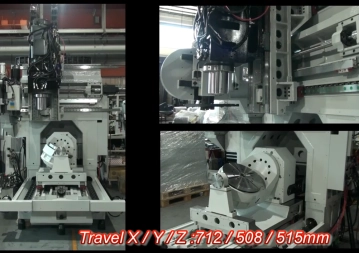

Koncepce těchto strojů má velmi tuhý základní skelet. Tuhost je charakteristická vlastnost všech strojů vyráběných firmou QUASER.
| Velikost stolu | (2x) 400 x 400 mm |
|---|---|
| Rozjezdy X/Y/Z | 712/508/515 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 10 300 kg |

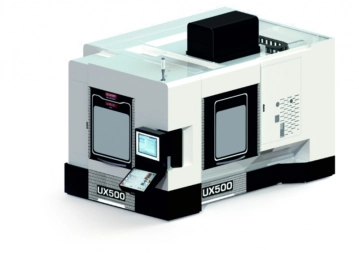

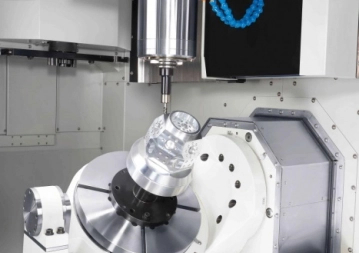

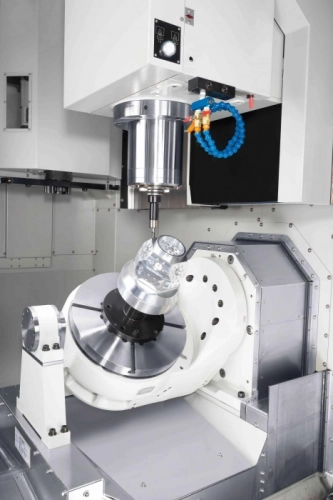

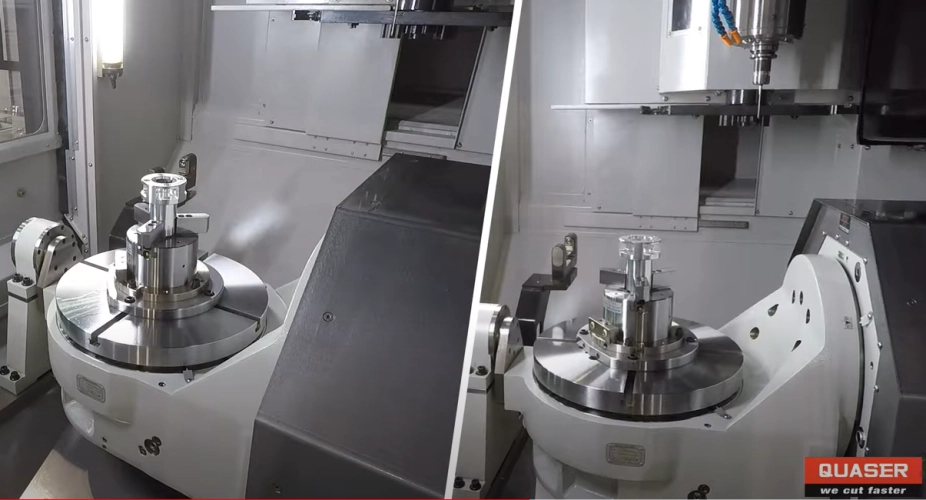

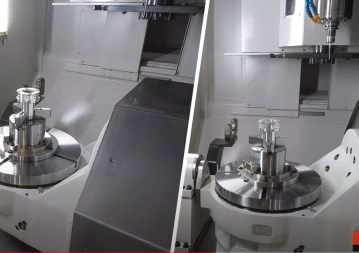

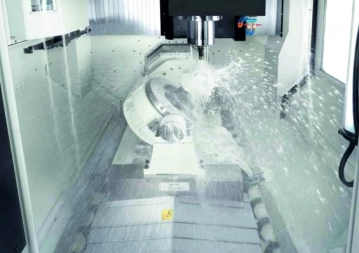

Vysoká tuhost stroje a řízený rotační / naklápěcí otočný stůl je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu. Jako výsledek dostanete vynikající přesnost při provádění složitých dílců.
Stroje jsou vybaveny řídicím systémem HEIDENHAIN TNC 640 nebo SIEMENS 840D sl pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1.
Ve standardní výbavě je vřeteno s 12,000 min-1 s olejovým chladičem, kuželem BT40 (ISO40) a výkonem vřetenového motoru 15/32 kW, zásobník nástrojů se 48 pozicemi, rychloposuvy dosahující rychlosti až 36 m/min., chlazením středem vřetene CTS 20 bar a pásový vynašeč třísek.
Obráběcí centra řady UX jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality.
Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 712 |
| Osa Y | mm | 508 |
| Osa Z | mm | 515 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/36 |
| Vzdálenost čela vřetena od stolu | mm | 30 ~ 545 |
| Osa B - rozsah naklápění | ° | + 30 ~ - 120 |
| Osa C - rozsah otáčení | ° | 360 |
| Rychloposuv v osách B/C | min-1 | 60 / 100 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 (HSK-63A) | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 9.000 / 12.000 (15.000) |
| Pracovní stůl | ||
| Rozměr stolu | mm | 400 x 400 |
| Maximální zatížení stolu | kg | 200 |
| Počet palet | 2 | |
| Čas výměny palety | s | 12 |
| Max. velikost obrobku | mm | Ø 500 x 300 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,008 |
| Opakovatelná přesnost | mm | 0,004 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 48 (60) |
| Maximální délka nástroje | mm | 280 |
| Maximální průměr nástroje / přes pozici | mm | 76 / 125 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,7 |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 40 |
| Kapacita obráběcí emulze | L | 450 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 900 |
| Hloubka | mm | 4 480 |
| Výška | mm | 3 000 |
| Hmotnost | kg | 10 300 |
Standardní výbava
| řídicí systém HEIDENHAIN TNC640, 19" LCD |
| 5 –ti osé kontinuální obrábění |
| DCM dynamická kolizní ochrana, opce 40 |
| kinematics OPT iTNC Systém, opce 48 |
| vřeteno chlazené olejem |
| automatický zásobník na 48 nástrojů |
| optický enkodér v osách B, C +/-5“ |
| systém chlazení a oplachu třísek |
| kompletní chladící systém vnější |
| chlazení středem vřetene CTS 20bar |
| chlazení středem vřetene vzduchem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| plné zakrytování stroje |
| škrabkový dopravník třísek |
| klimatizace pro elektrickou skříň |
| automatické vypnutí |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| FANUC 0i-MF PLUS (4+1 verze) |
| SIEMENS 828D (4+1 verze) |
| Automatický zásobník nástrojů |
| 60 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| olejový skimmer |
| filtrační jednotka |
| Systém odvodu třísek |
| dopravník třísek (bubnový / velko objemový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| vzduchová pistole |
| rotační okno |
