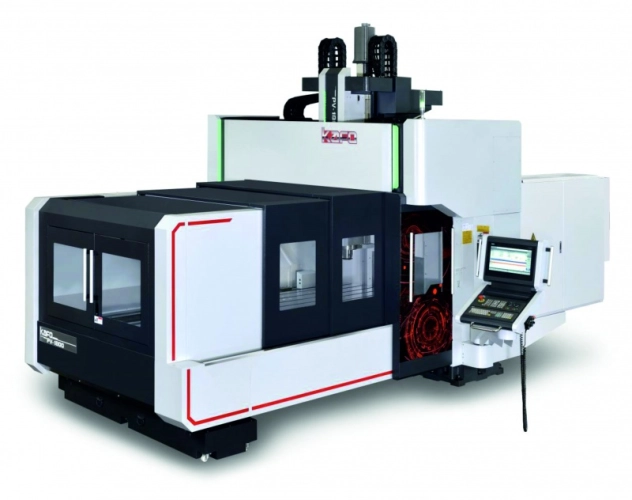

PV-1800
Vysokorychlostní portálová frézovací centra s vysokou přesností a rychlostí obrábění.
Tato řada je speciálně navržená pro vysokorychlostní obrábění, kde je zapotřebí přesnost a vysoká rychlost obrábění.
| Velikost stolu | 2 000 x 1 300 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 800/1 300/700 mm |
| Upínací kužel | HSK-A63 |
| Hmotnost stroje | 20 500 kg |
Vestavné vysokorychlostní vřeteno je vybaveno keramickými ložisky o průměru 70 mm s výkonem 25/29 kW.
Rychloposuvy v osách X a Y jsou 20 m/min.
Vysoká produktivita dosažena s pracovním posuvem o rychlosti 20 m/min.
S takto vybaveným strojem lze opracovávat rozměrné dílce a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.
- Vysokorychlostní vřeteno s otáčky až 24.000 min-1.
- Lineární odměřování ve všech osách ve standardním provedení.
- Pohyb os zajišťují masívní předepnuté kuličkové šrouby s dvojitým ukotvením.
- Předepnuté kuličkové šrouby ve všech osách vybaveny chladícím systémem čímž se eliminuje tepelná roztažnost.
- Přesný válečkový typ lineárních vodících drah v osách X, Y a Z.
- Modulární zásobník nástrojů s kapacitou až 40 pozic.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 800 |
| Osa Y | mm | 1 300 |
| Osa Z | mm | 700 |
| Rychloposuv v osách X/Y/Z | m/min. | 20/20/20 |
| Pracovní posuv v osách X/Y/Z | m/min. | 20 |
| Vzdálenost čela vřetena od stolu | mm | 125 ~ 825 |
| Vzdálenost mezi dvěma sloupy | mm | 1 500 |
| Vřeteno | ||
| Kužel vřetene | HSK-A63 | |
| Pohon vřetene | elektrovřeteno | |
| Otáčky vřetene | min-1 | 18,000 (15,000; 20,000; 24,000) |
| Výkon motoru vřetene | kW | 25 / 29 |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 2 000 x 1 300 |
| Maximální zatížení stolu | kg | 5 000 |
| Šířka, rozteč a počet T drážek | mm | 22 x 160 x 8 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,015 |
| Opakovatelná přesnost | mm | ± 0,003 |
| Výměník nástrojů | ||
| Typ | přímý | |
| Počet nástrojů | ks | 16 (24/30/40) |
| Maximální délka nástroje | mm | 220 |
| Maximální průměr nástroje / přes pozici | mm | 35 / 35 |
| Maximální hmotnost nástroje | kg | 7 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 55 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Hloubka stroje | mm | 3 236 |
| Šířka (z pohledu obsluhy) | mm | 6 565 |
| Výška | mm | 4 150 |
| Hmotnost | kg | 20 500 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| automatický zásobník na 16 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| dvojítý podélný šroubový dopravník třísek |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| FANUC 31i-MB |
| SIEMENS 828D / 840D sl |
| Automatický zásobník nástrojů |
| 24 nástrojů |
| 30 nástrojů |
| 40 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 15,000 min-1, elektrovřeteno |
| vysokorychlostní vřeteno 20,000 min-1, elektrovřeteno |
| vysokorychlostní vřeteno 24,000 min-1, elektrovřeteno |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
