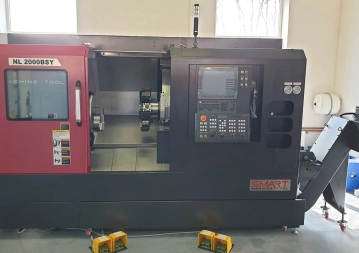

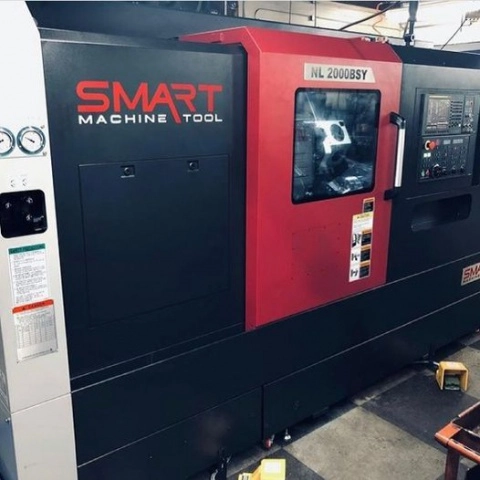

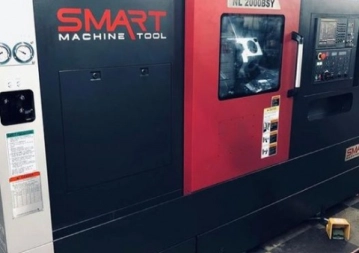

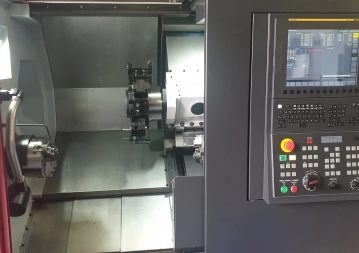

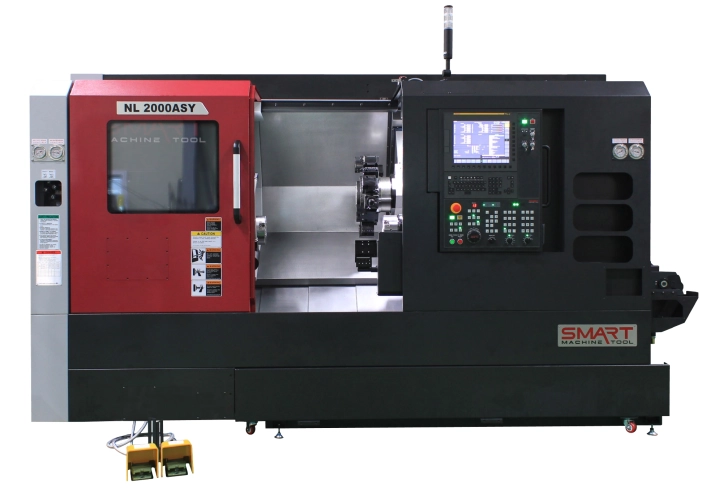

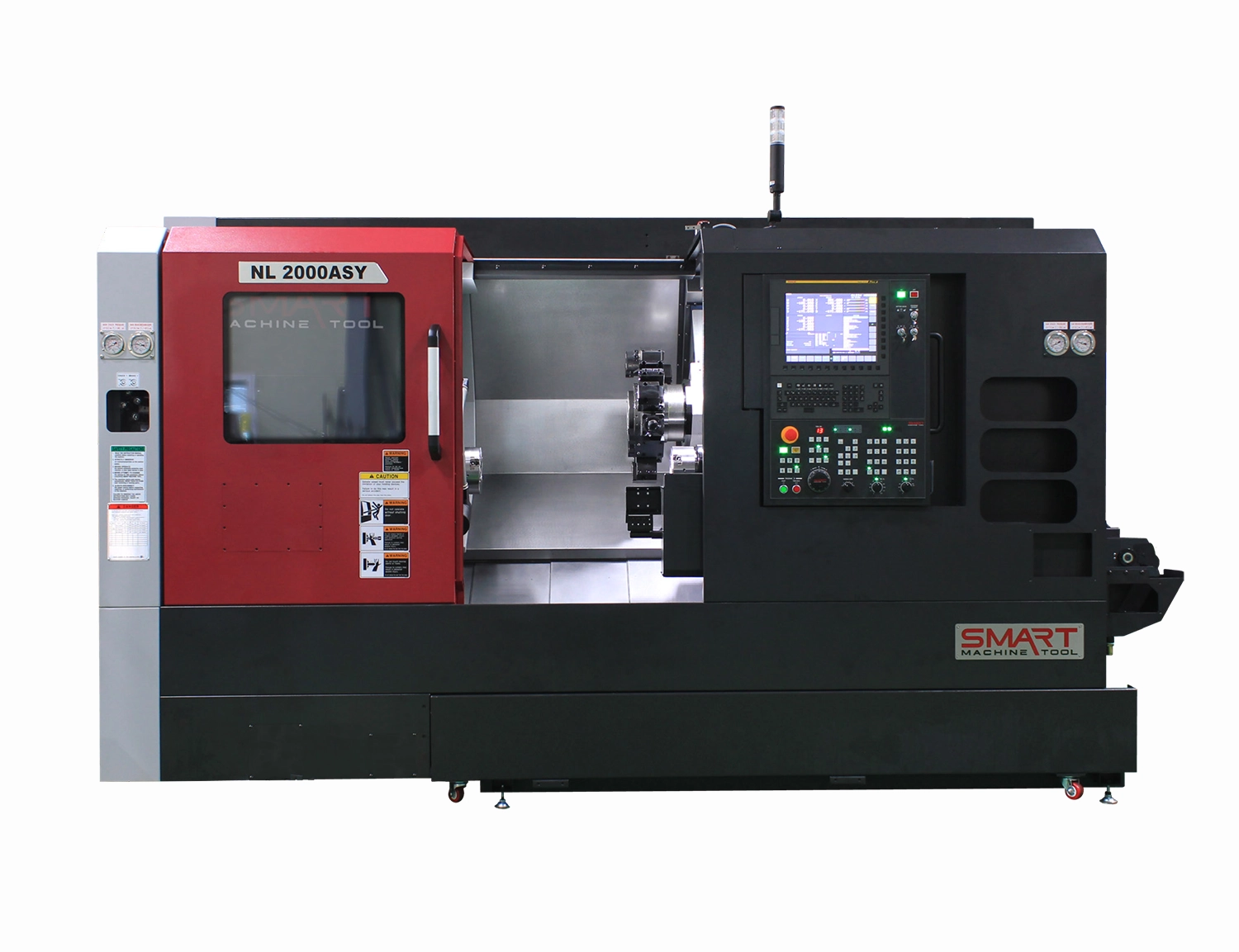

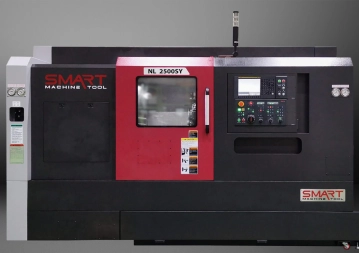

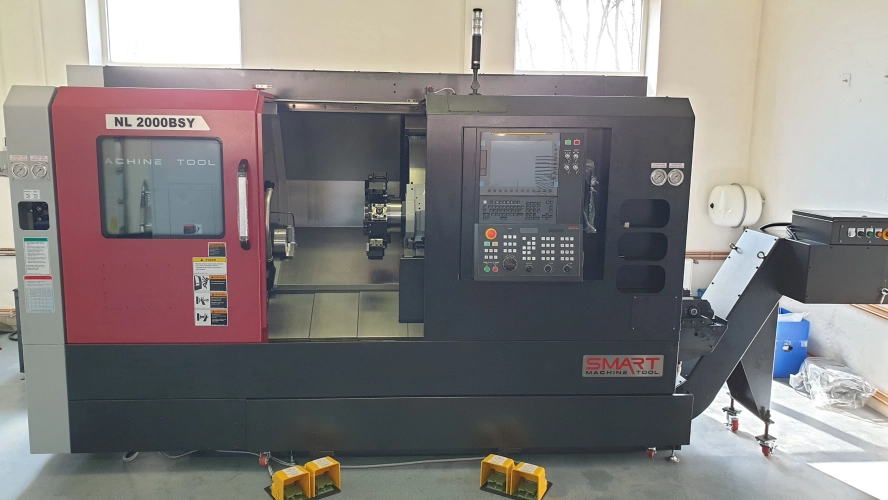

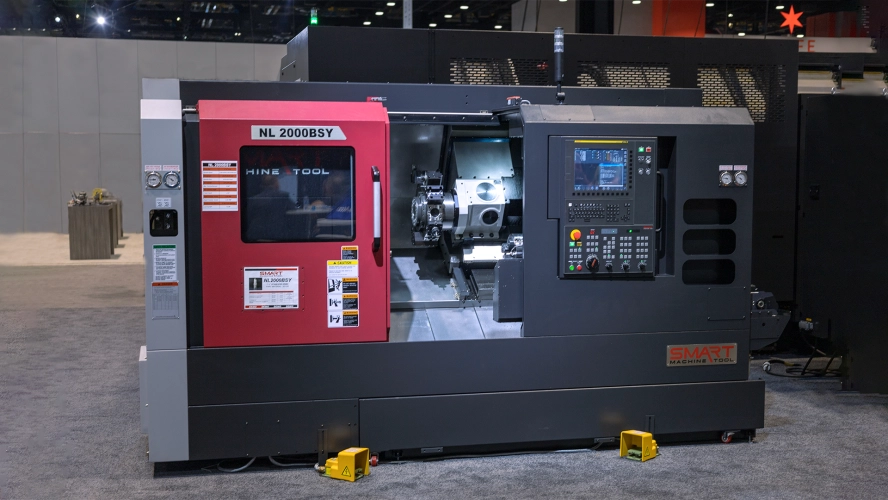

NL 2000ASY
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.

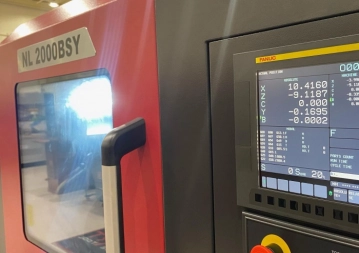

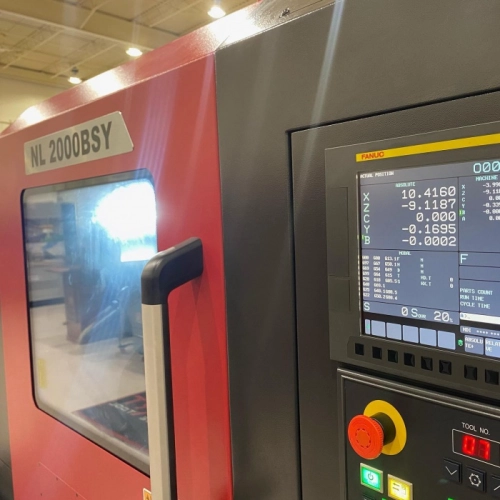

Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
| Max. průměr tyče | 52 / 52 mm |
|---|---|
| Průměr sklíčidla | 153 (6“)/153 (6“) mm |
| Obráběný průměr | 411 mm |
| Obráběná délka | 750 mm |

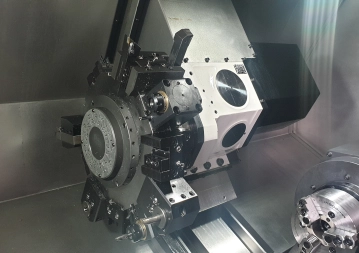

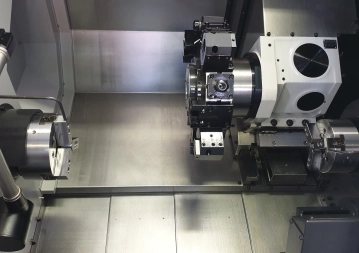

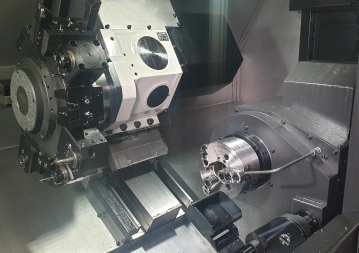

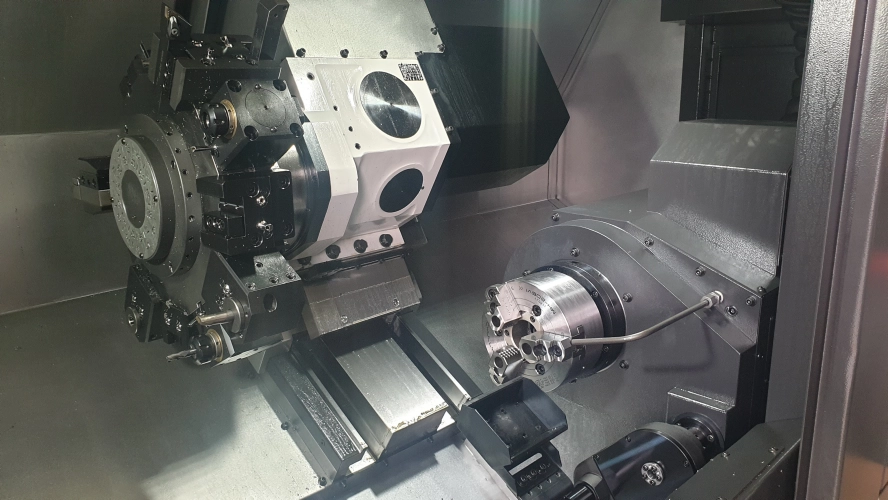

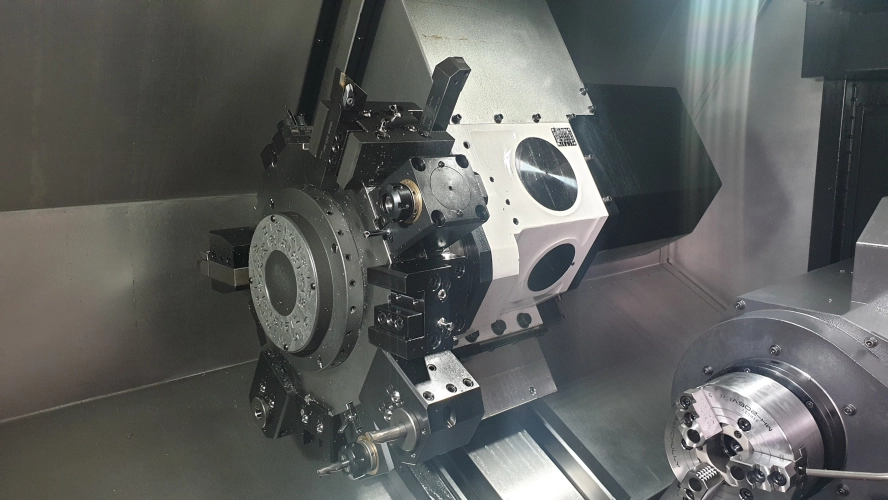

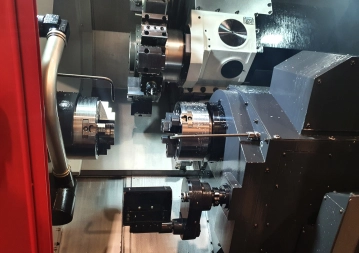

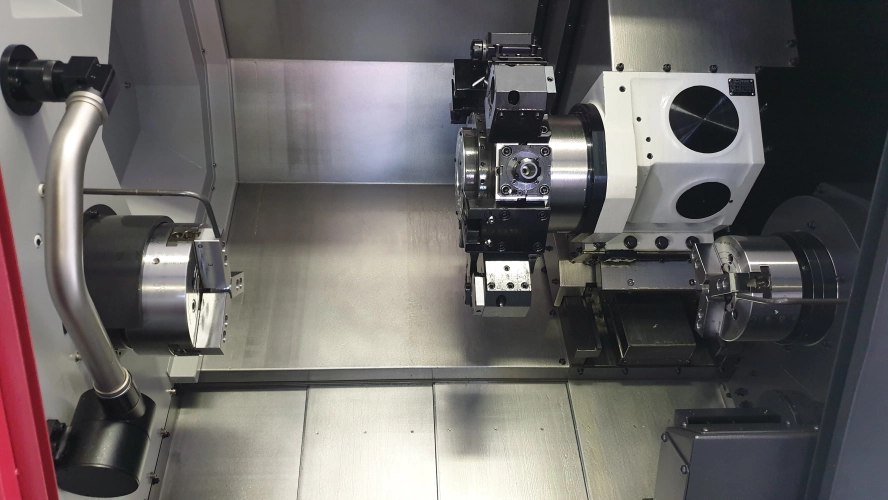

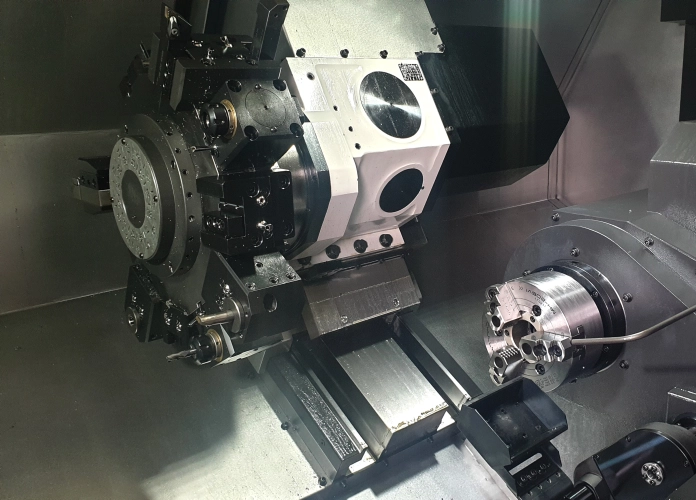

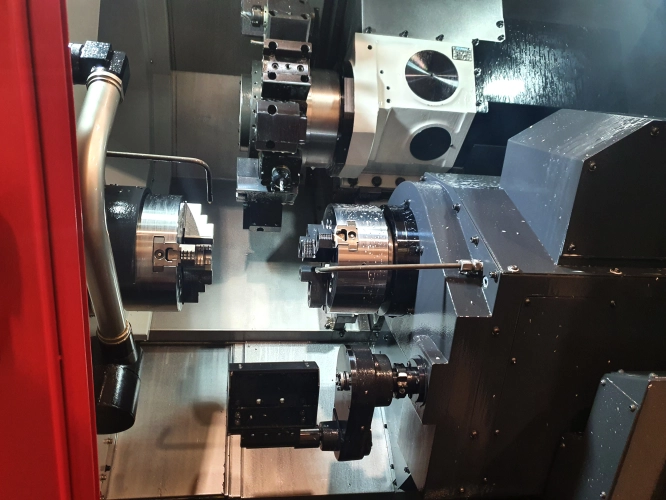

Standardním vybavením je 15" TFT monitor, hlavní a vedlejší vřeteno, hydraulická sklíčidla, nástrojová sonda, nástrojová revolverová hlava EWS včetně Y osy s diskem BMT55, lopatka pro odebírání obrobku včetně obrobkového dopravníku a dopravník třísek.

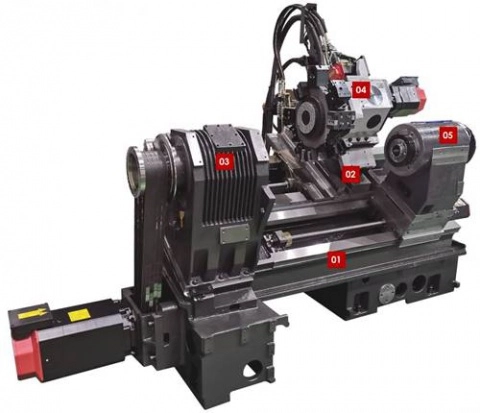

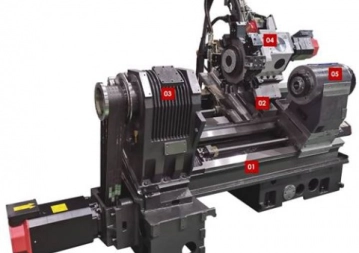

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 6 | |
| Točný průměr nad ložem | mm | 810 |
| Točný průměr nad suportem | mm | 720 |
| Max. průměr obrábění | mm | 411 |
| Pracovní délka | mm | 750 |
| Pojezdy | ||
| Příčný posuv - osa X | mm | 239 |
| Podélný posuv - osa Z | mm | 830 |
| Posuv v ose Y | mm | 110 (+/- 55) |
| Posuv v ose B | mm | 830 |
| Rychlost posuvu osy X | m/min. | 30 |
| Rychlost posuvu osy Z | m/min. | 30 |
| Rychlost posuvu osy Y | m/min. | 10 |
| Rychlost posuvu osy B | m/min. | 30 |
| Vřeteno | ||
| Ústí vřetena hlavní / vedlejší | A2-5 / A2-5 | |
| Průchod vřetena hlavní / vedlejší | mm | 52 / 52 |
| Otáčky vřetena hlavní / vedlejší | min-1 | 6.000 / 6.000 |
| Kroutící moment na hlavním / vedlejším | Nm | 157 / 135 |
| Průměr hydraulického sklíčidla hlavní / vedlejší | mm | 153 (6“) / 153 (6“) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12(24) / BMT55 |
| Rozměr upínacích nástrojů | mm | 25 x 25 |
| Průměr vyvrtávacích nástrojů | mm | 40 |
| Otáčky poháněných nástrojů | min-1 | 5.000 |
| Koník | ||
| Průměr pinoly | mm | - |
| Vysunutí pinoly | mm | - |
| Kužel pinoly | - | |
| Motor | ||
| Hlavní vřeteno | kW | 11/18,5 |
| Poháněné nástroje | kW | 3,7/5,5 |
| Vedlejší vřeteno | kW | 11/15 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Vedení v ose Y | lineární | |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 577 |
| Hloubka | mm | 1 818 |
| Výška | mm | 2 095 |
| Hmotnost | kg | 5 700 |
Standardní výbava

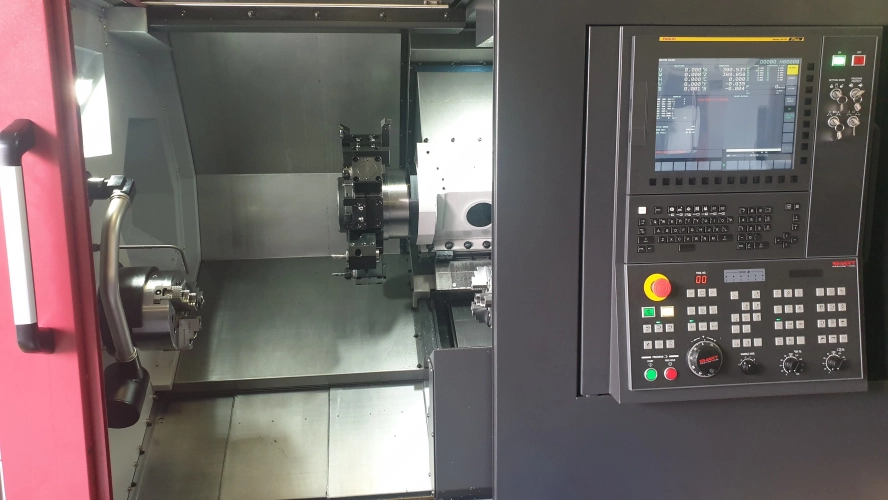

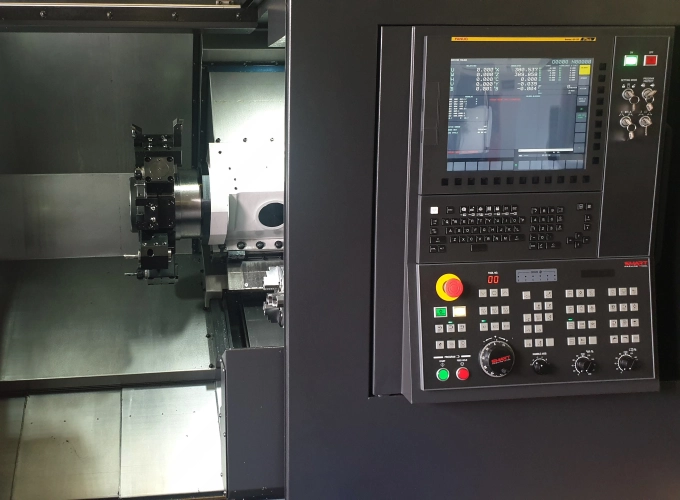

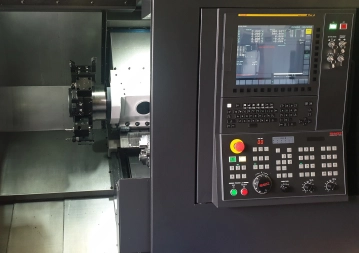

| řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT |
| dílenské programování s funkcí Manuál guide i |
| vřetena chlazená olejem |
| hydraulická sklíčidla |
| 1 sada tvrdých a 2 sady měkkých čelistí ke každému sklíčidlu |
| ofukování sklíčidla pro každé vřeteno |
| manuální nástrojová sonda |
| 12-ti polohová nástrojová hlava s upínáním BMT |
| základní sada držáků |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |
| dopravník třísek |
| automatický mazací systém |
| chladící systém o tlaku 20 bar |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| příprava pro podavač ,,INTERFACE“ |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Upínání |
| držáky nástrojů |
| Ostatní |
| jednotka odsávání olejové mlhy |
| vzduchová pistole |
| oplachovací pistole |
| automatické dveře |
| vozík na třísky |
| podavač tyčí |
