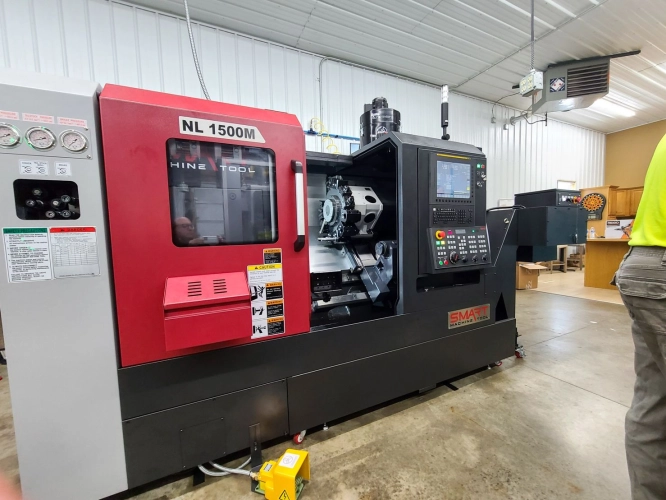

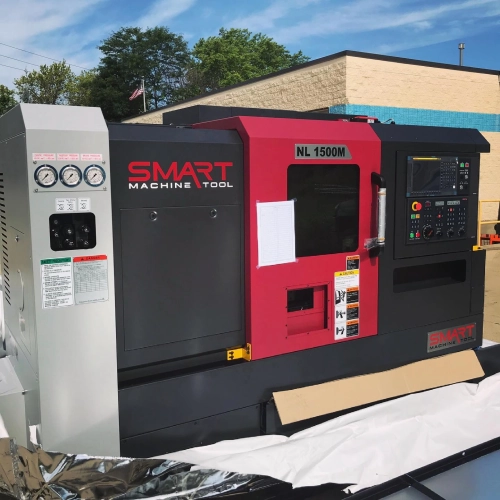

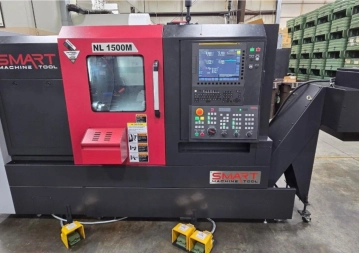

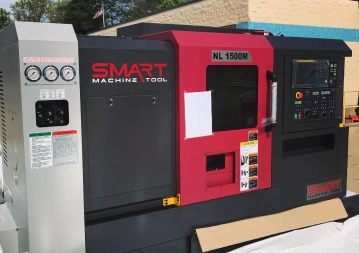

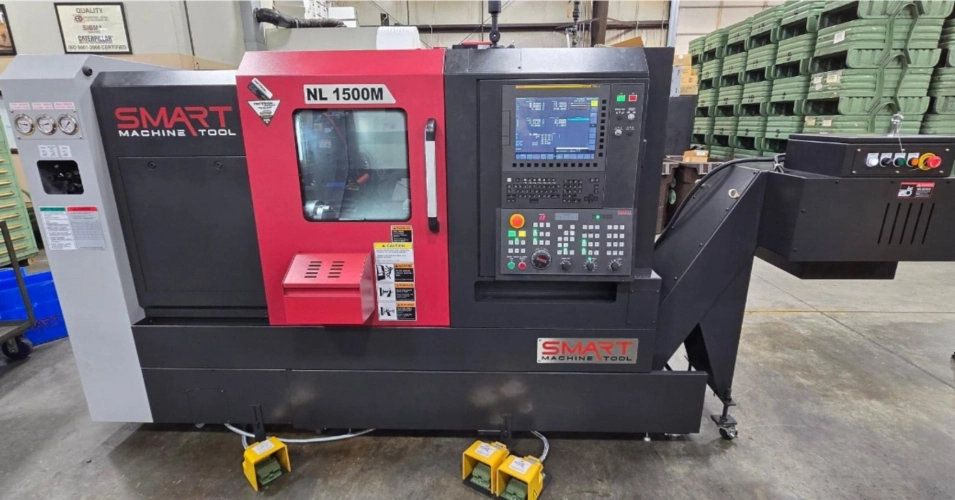

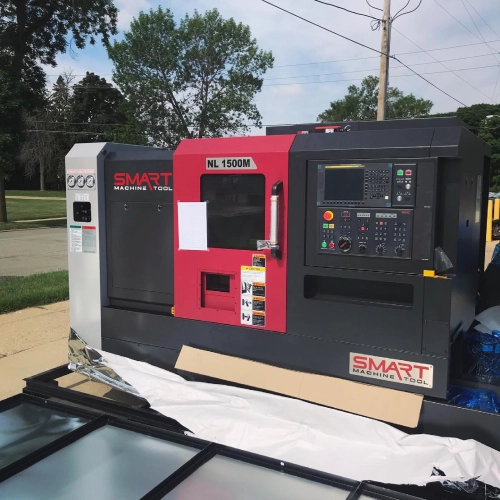

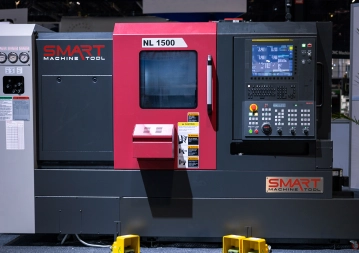

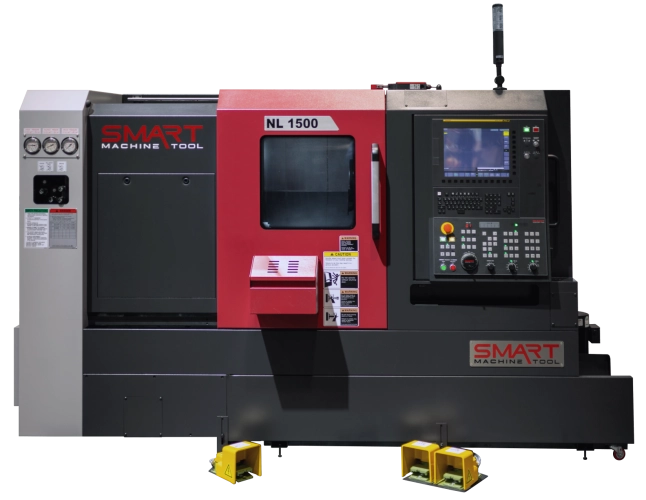

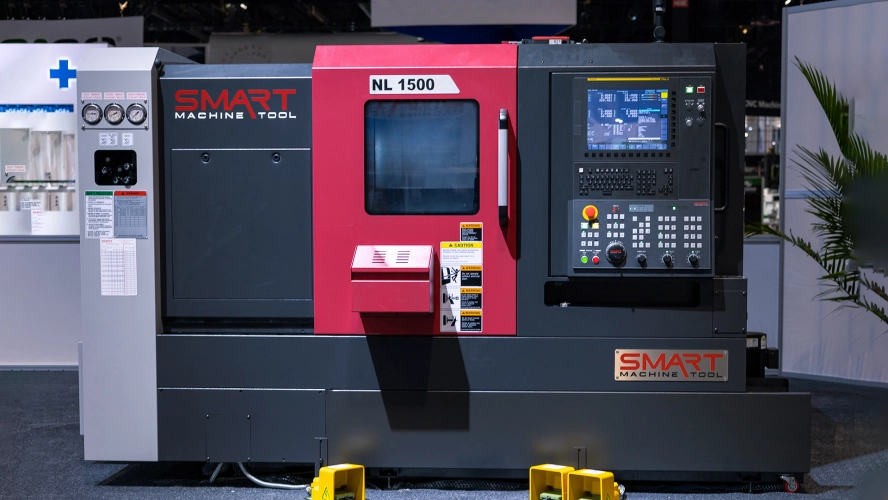

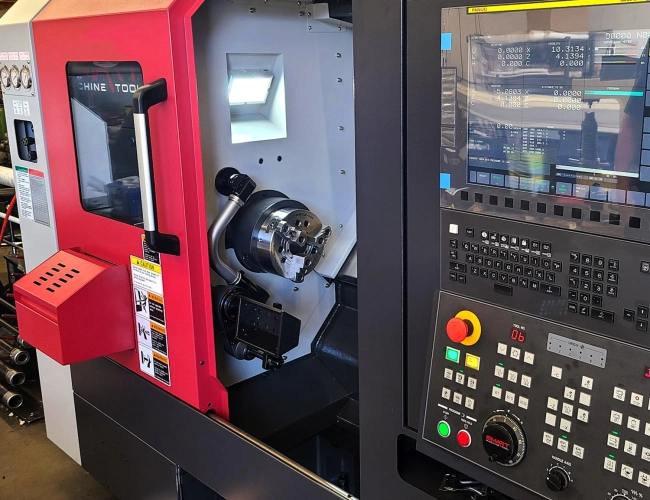

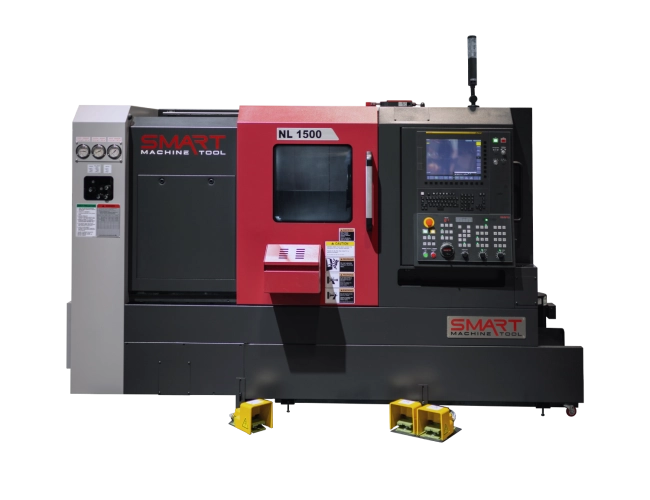

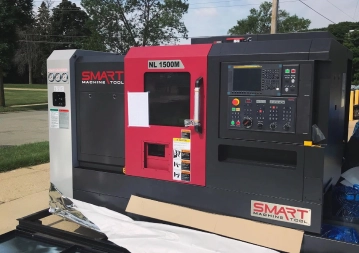

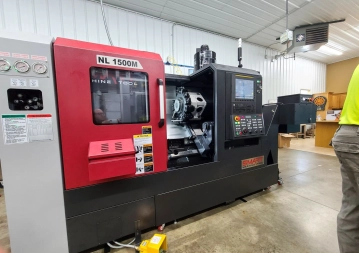

NL 1500
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.
Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
| Počet řízených os | 52 mm |
|---|---|
| Průměr sklíčidla | 153 (6“) mm |
| Obráběný průměr | 391 mm |
| Obráběná délka | 560 mm |

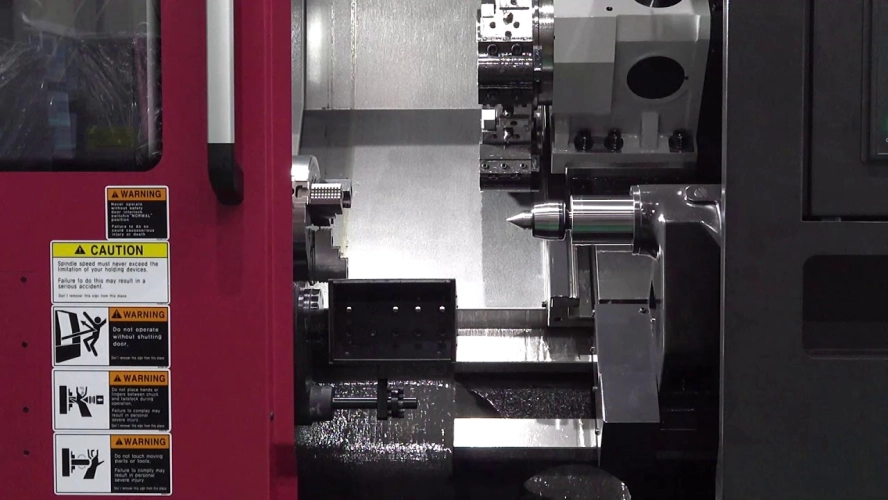

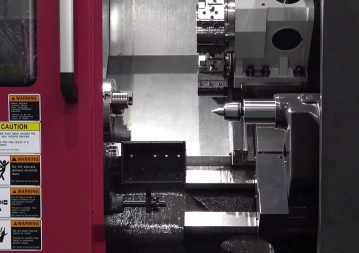

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s přímým upínáním, lopatka pro odebírání obrobku, hydraulický koník a dopravník třísek.

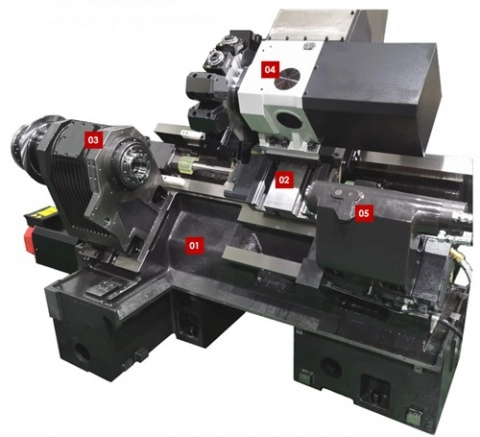

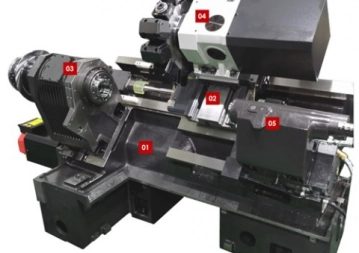

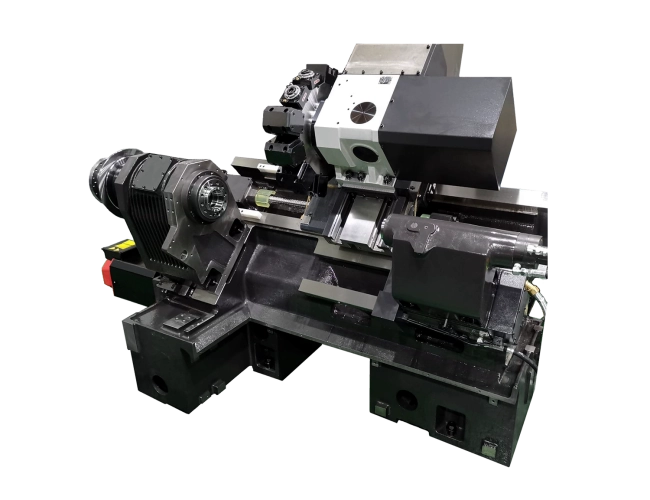

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.

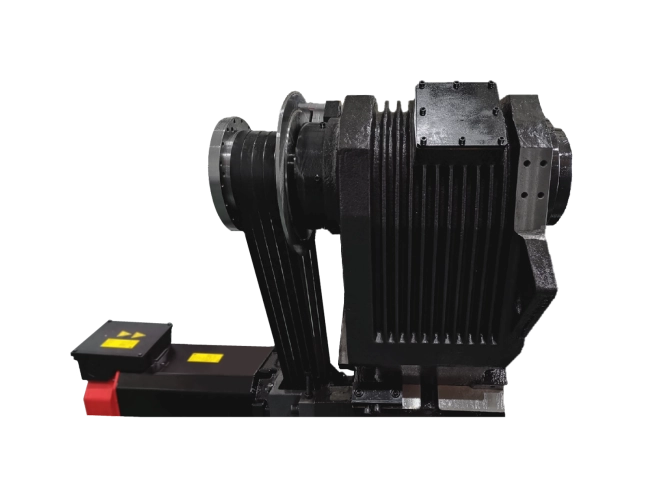

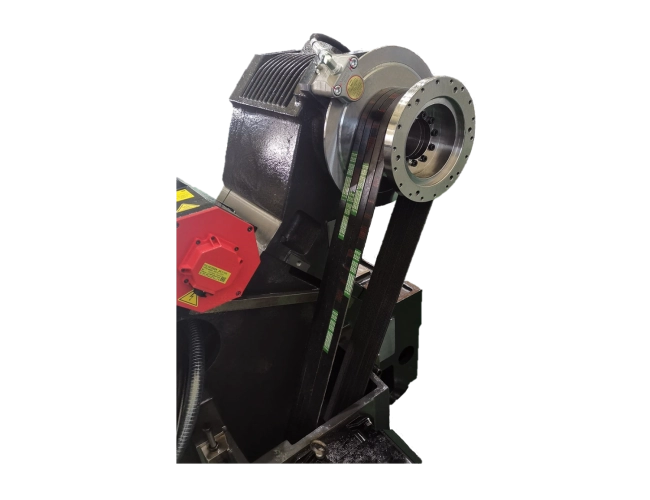

Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 2 | |
| Točný průměr nad ložem | mm | 570 |
| Točný průměr nad suportem | mm | 370 |
| Max. průměr obrábění | mm | 391 |
| Pracovní délka | mm | 560 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 230 |
| Podélný posuv (osa Z) | mm | 580 |
| Rychlost posuvu osy X | m/min. | 24 |
| Rychlost posuvu osy Z | m/min. | 30 |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 6.000 |
| Ústí vřetena | A2-5 | |
| Průchod vřetena | mm | 52 |
| Průměr hydraulického sklíčidla | mm | 153 (6“) |
| Kroutící moment na vřeteni | Nm | 157 |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12 |
| Rozměr upínacích nástrojů | mm | 25 x 25 |
| Průměr vyvrtávacích nástrojů | mm | 40 |
| Otáčky poháněných nástrojů | min-1 | - |
| Koník | ||
| Průměr pinoly | mm | 80 |
| Vysunutí pinoly | mm | 80 |
| Kužel pinoly | MT4 | |
| Motor | ||
| Hlavní vřeteno | kW | 11/18,5 |
| Poháněné nástroje | kW | - |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 776 |
| Hloubka | mm | 1 560 |
| Výška | mm | 1 902 |
| Hmotnost | kg | 3 800 |
Standardní výbava

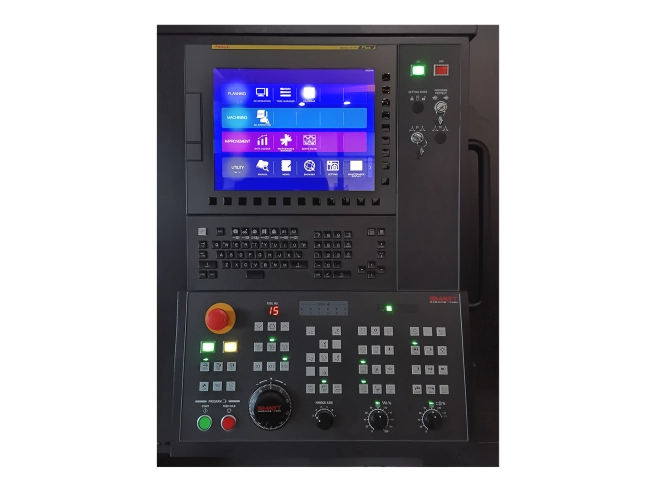

| řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT |
| dílenské programování s funkcí Manuál guide i |
| vřeteno chlazené olejem |

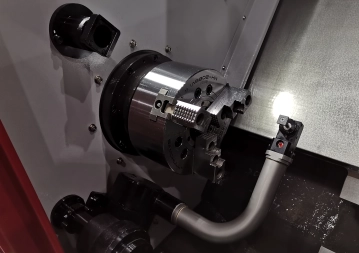

| hydraulické sklíčidlo |
| 1 sada tvrdých a 2 sady měkkých čelistí |

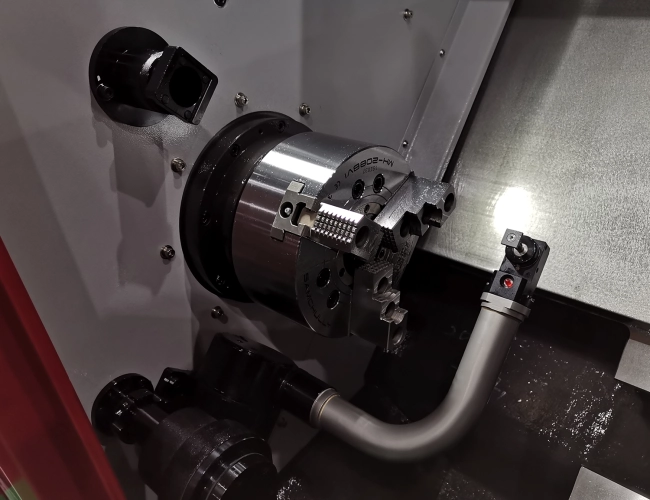

| manuální nástrojová sonda |

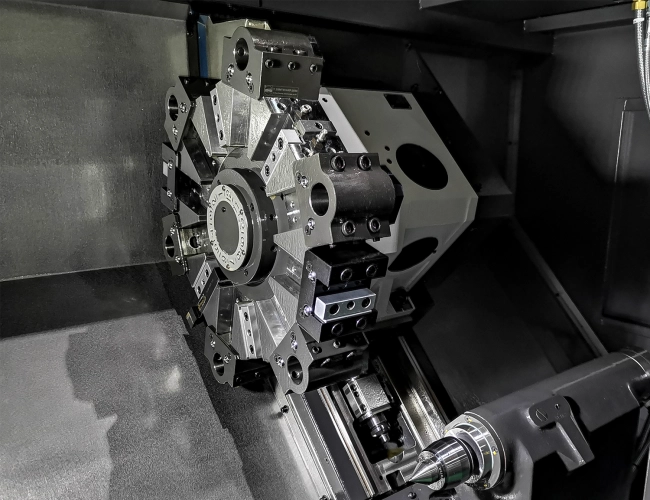

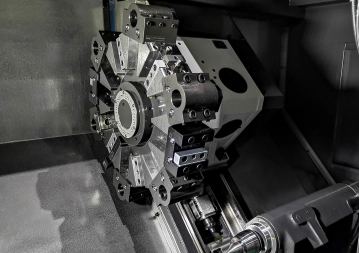

| 12-ti polohová nástrojová hlava |
| základní sada držáků |
| automatická lopatka pro zachycování obrobku |
| podpěrný koník s hydraulickým výsuvem pinoly |
| dopravník třísek |
| automatický mazací systém |
| chladící systém o tlaku 10 bar |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| příprava pro podavač ,,INTERFACE“ |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Upínání |
| držáky nástrojů |
| Ostatní |
| jednotka odsávání olejové mlhy |
| vzduchová pistole |
| oplachovací pistole |
| automatické dveře |
| ofuk sklíčidla |
| vozík na třísky |
| podavač tyčí |
