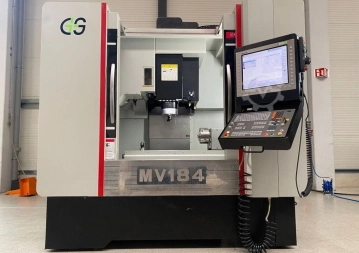

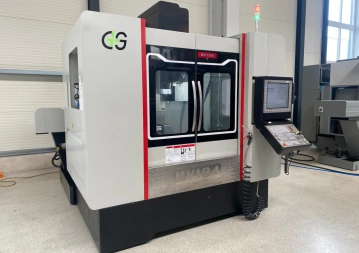

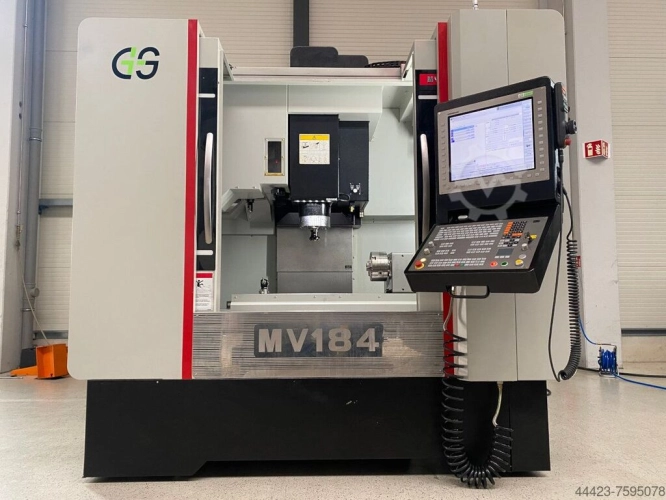

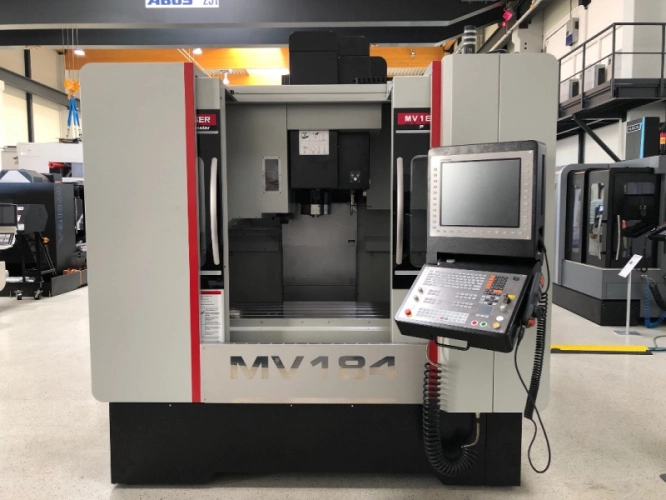

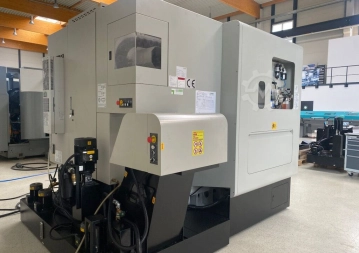

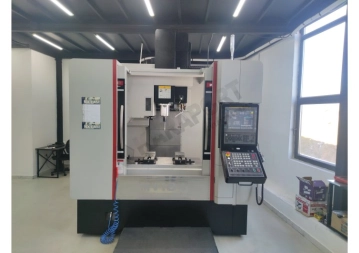

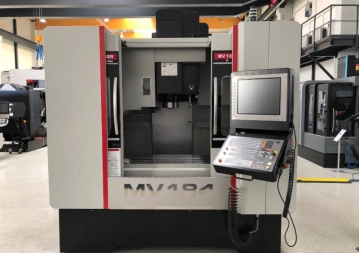

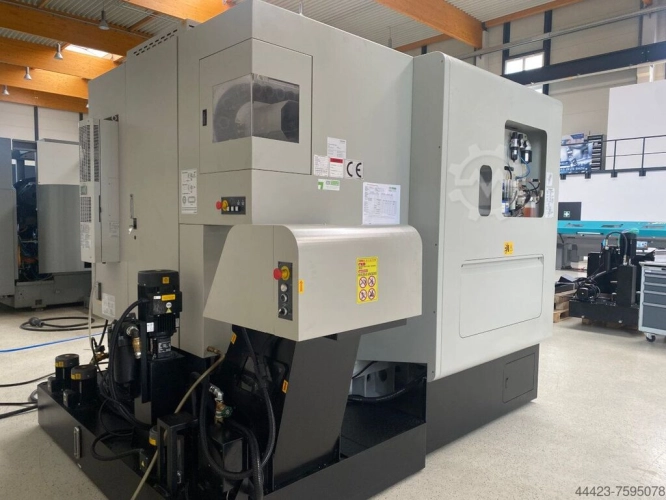

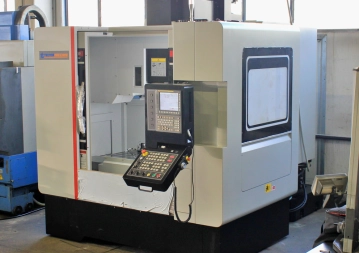

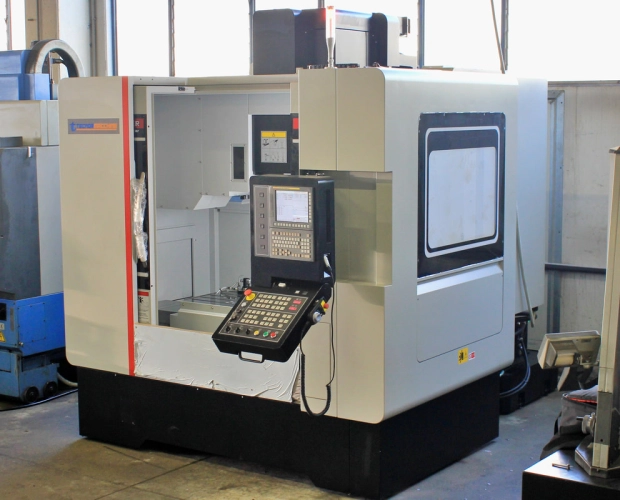

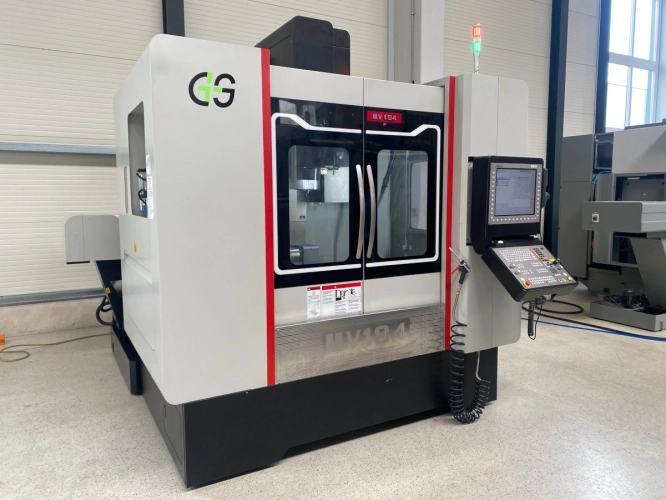

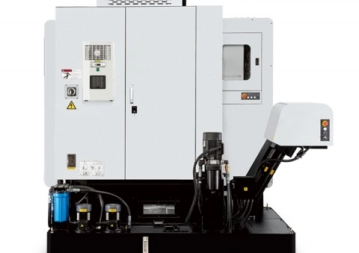

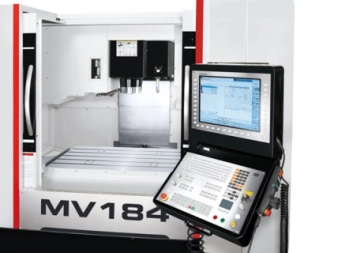

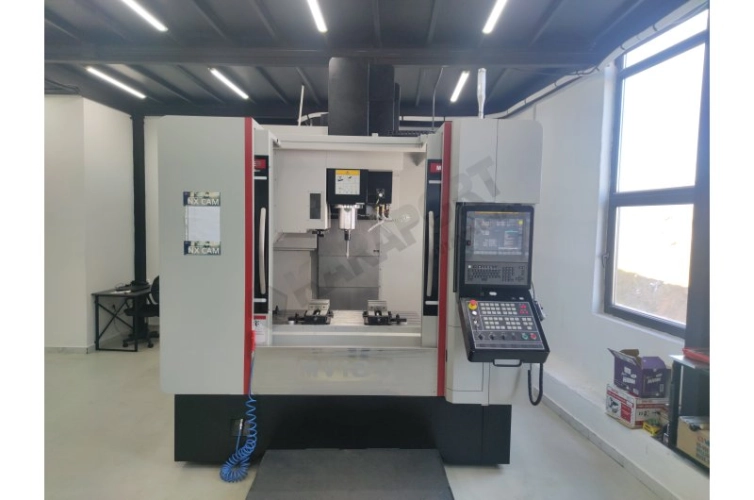

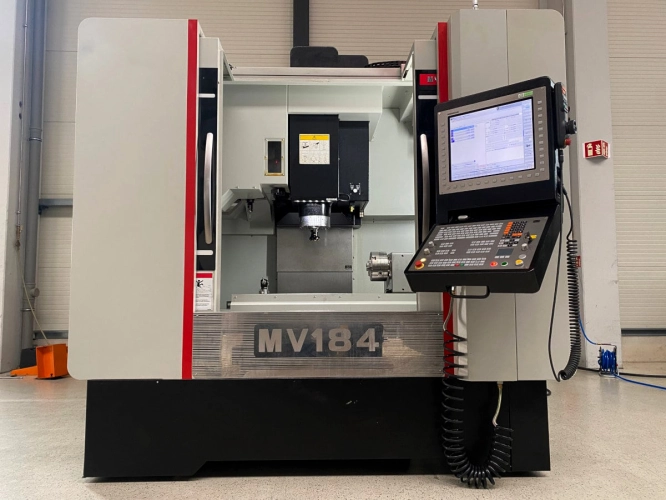

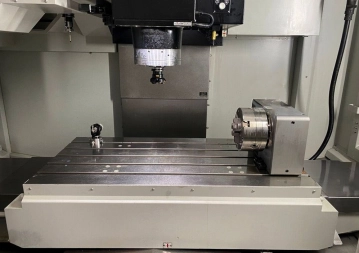

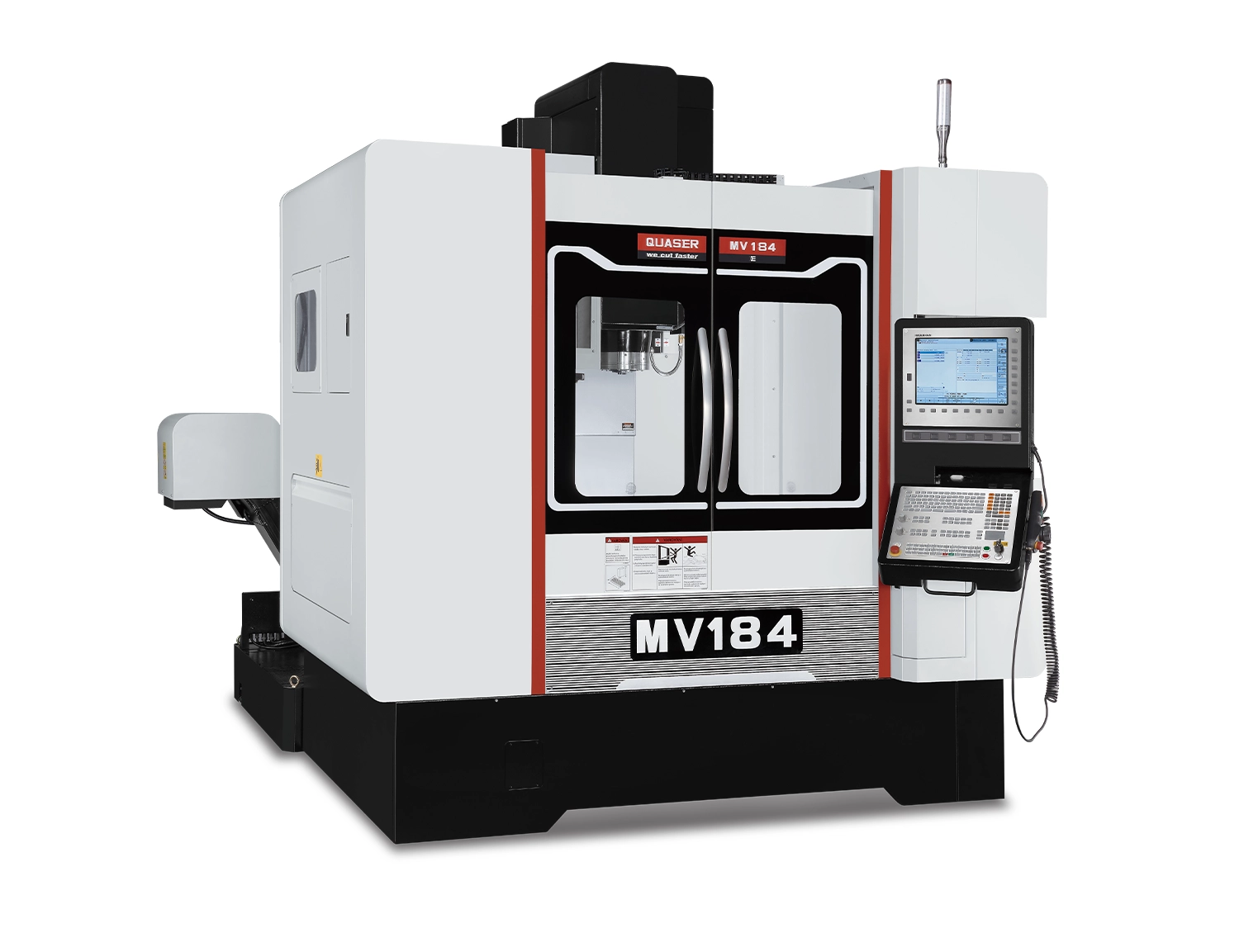

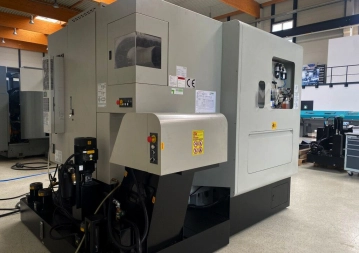

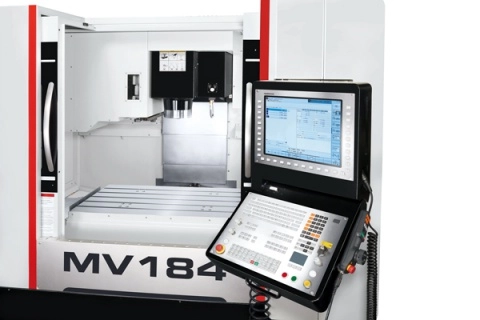

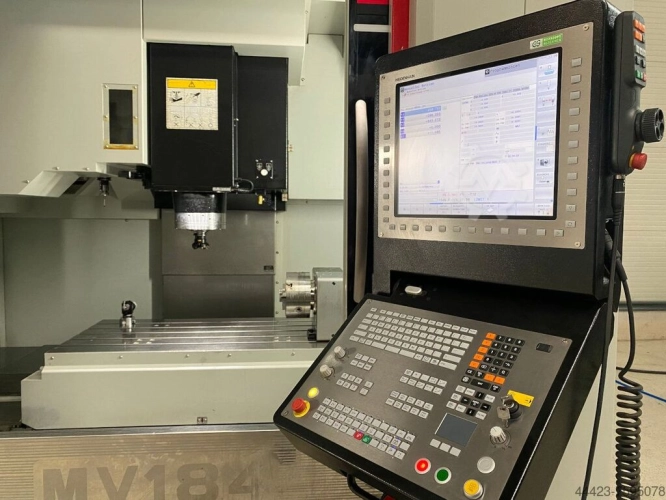

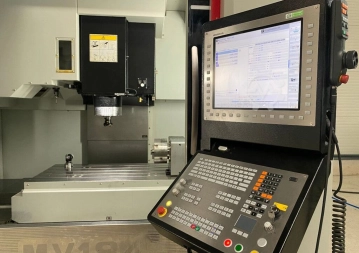

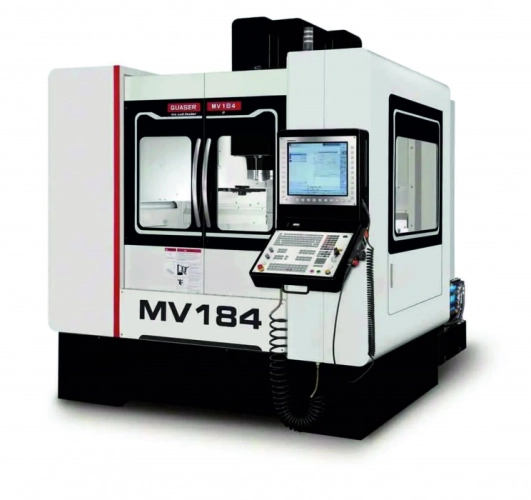

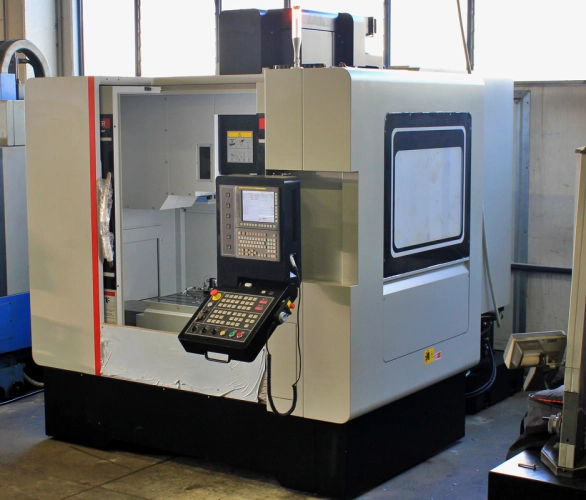

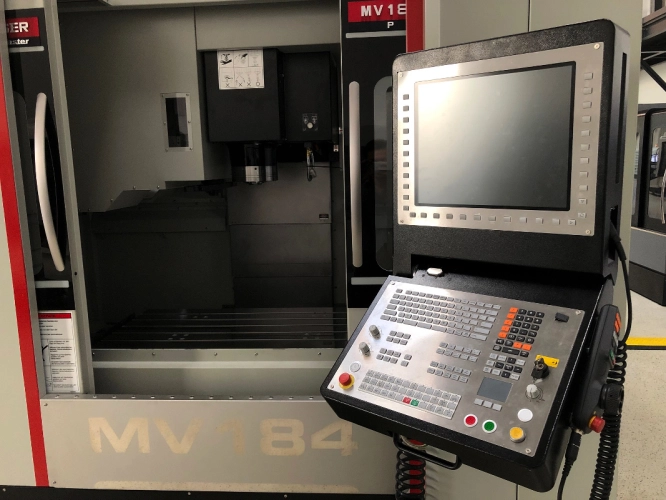

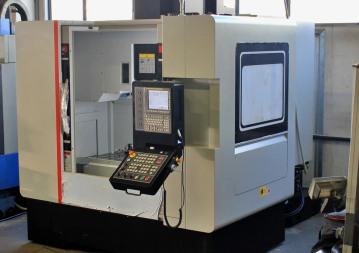

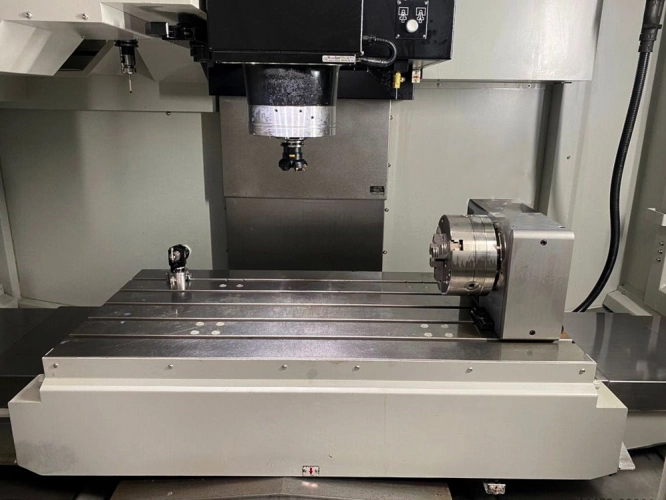

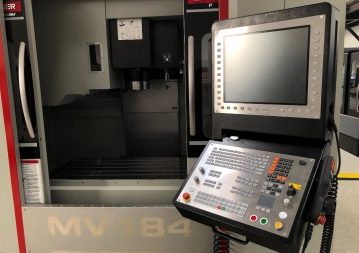

MV 184
Vertikální obráběcí centra modelové řady MV 1 a MV 2 jsou stroje s nejtužším základním skeletem na trhu.
Tuhost je charakteristická vlastnost všech strojů vyráběných firmou QUASER.
Pro tyto stroje jsou používány lineární valivá vedení ve všech osách a dosahují k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
| Velikost stolu | 1 200 x 600 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 020/610/610 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 7 000 kg |

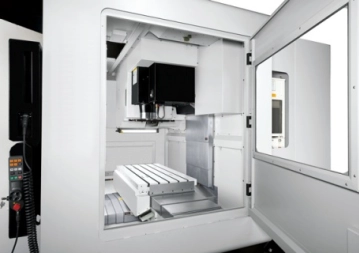

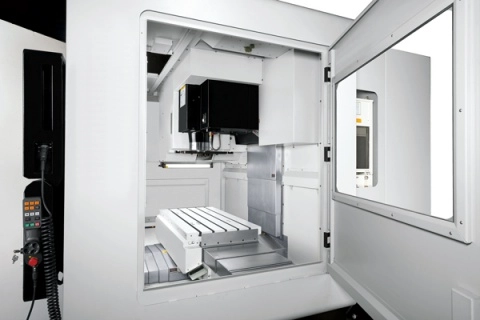

Předností těchto obráběcích center jsou vysoké otáčky vřetena, dostatečné rozměry pracovního stolu a široká boční dvířka na krytech umožňující obrábění objemných obrobků s délkou větší jako je délka stolu.

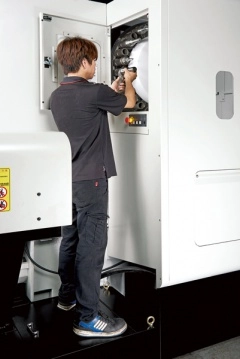

Stroje jsou standardně vybaveny automatickým zásobníkem pro 30 nástrojů s vysokorychlostní výměnou, volitelně lze vybavit zásobníkem s větším počtem nástrojů.
Vřetena jsou standardně v provedení pro chlazení středem nástroje.
Obráběcí centra řady MV 1 a MV 2 jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 020 |
| Osa Y | mm | 610 |
| Osa Z | mm | 610 |
| Rychloposuv v osách X/Y/Z | m/min. | 40/40/36 |
| Vzdálenost čela vřetena od stolu | mm | 100 ~ 710 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 12.000 (15.000) |
| Pracovní stůl | ||
| Rozměr stolu | mm | 1 200 x 600 |
| Maximální zatížení stolu | kg | 500 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,008 |
| Opakovatelná přesnost | mm | 0,004 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 30 (48/60) |
| Maximální délka nástroje | mm | 280 |
| Maximální průměr nástroje / přes pozici | mm | 76 / 125 |
| Maximální hmotnost nástroje | kg | 7 |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 30 |
| Kapacita obráběcí emulze | L | 480 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 2 912 |
| Hloubka | mm | 3 339 |
| Výška | mm | 3 030 |
| Hmotnost | kg | 7 090 |
Standardní výbava

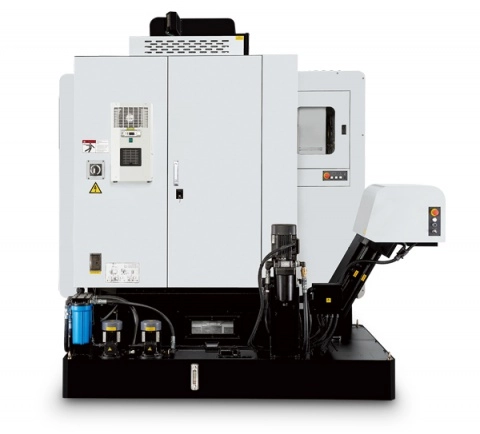

| automatický zásobník na 30 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene o tlaku 8 bar |
| přímé závitování |
| plné zakrytování stroje |

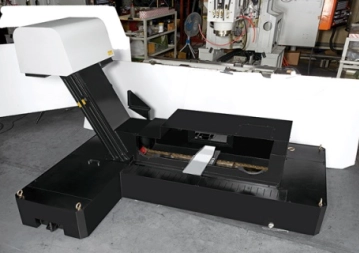

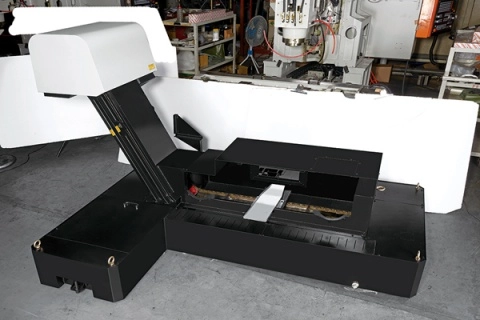

| škrabkový dopravník třísek |
| příprava pro otočný stůl (4.osa) |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC620 / 640 |
| FANUC 0i-MF PLUS / 31i |
| SIEMENS 828D |
| MITSUBISHI M80 |
| Automatický zásobník nástrojů |
| 48 nástrojů |
| 60 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 9,000 min-1, řemenový pohon |
| vysokorychlostní vřeteno 12,000 min-1, řemenový pohon |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 50 bar |
| olejový skimmer |
| filtrační jednotka |
| Systém odvodu třísek |
| dopravník třísek (bubnový / velko objemový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| vzduchová pistole |
| rotační okno |
| otočný stůl (4.osa) |
