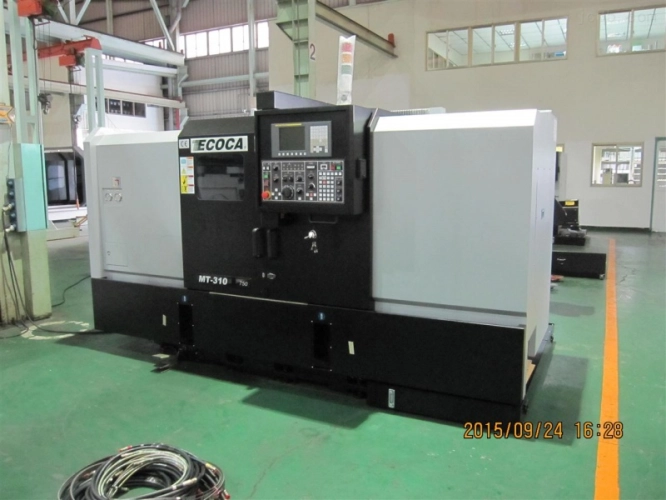

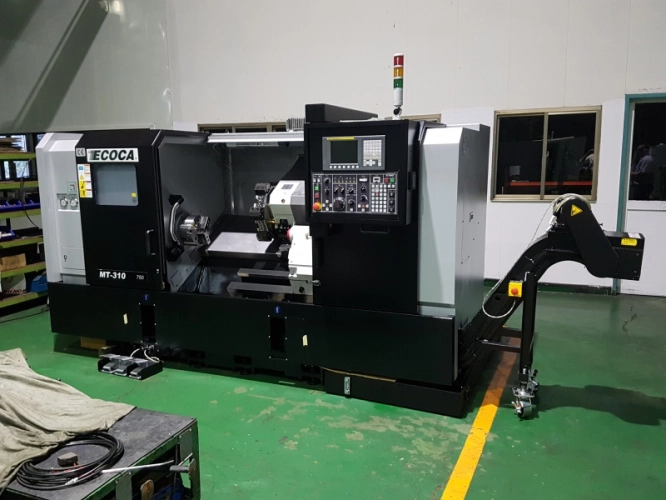

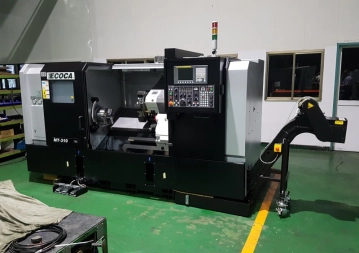

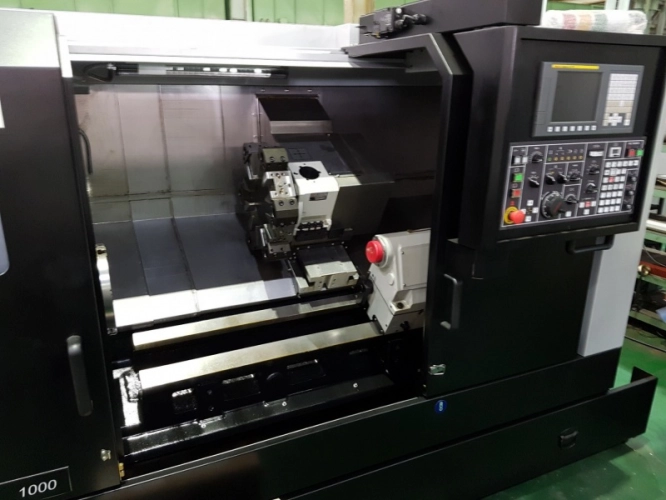

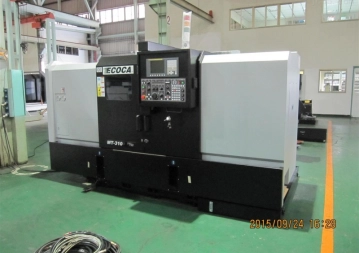

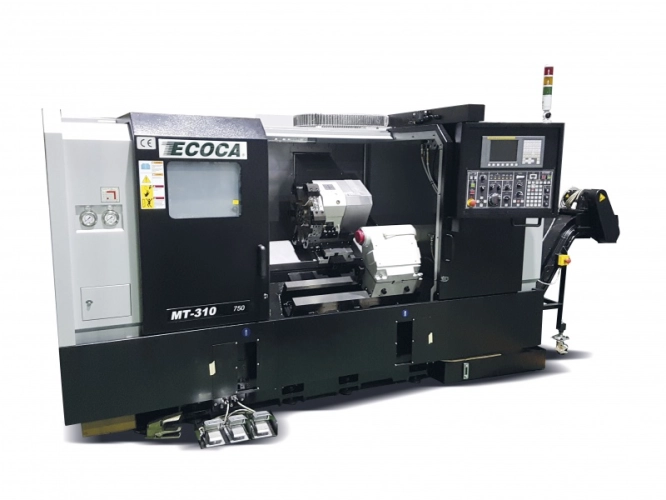

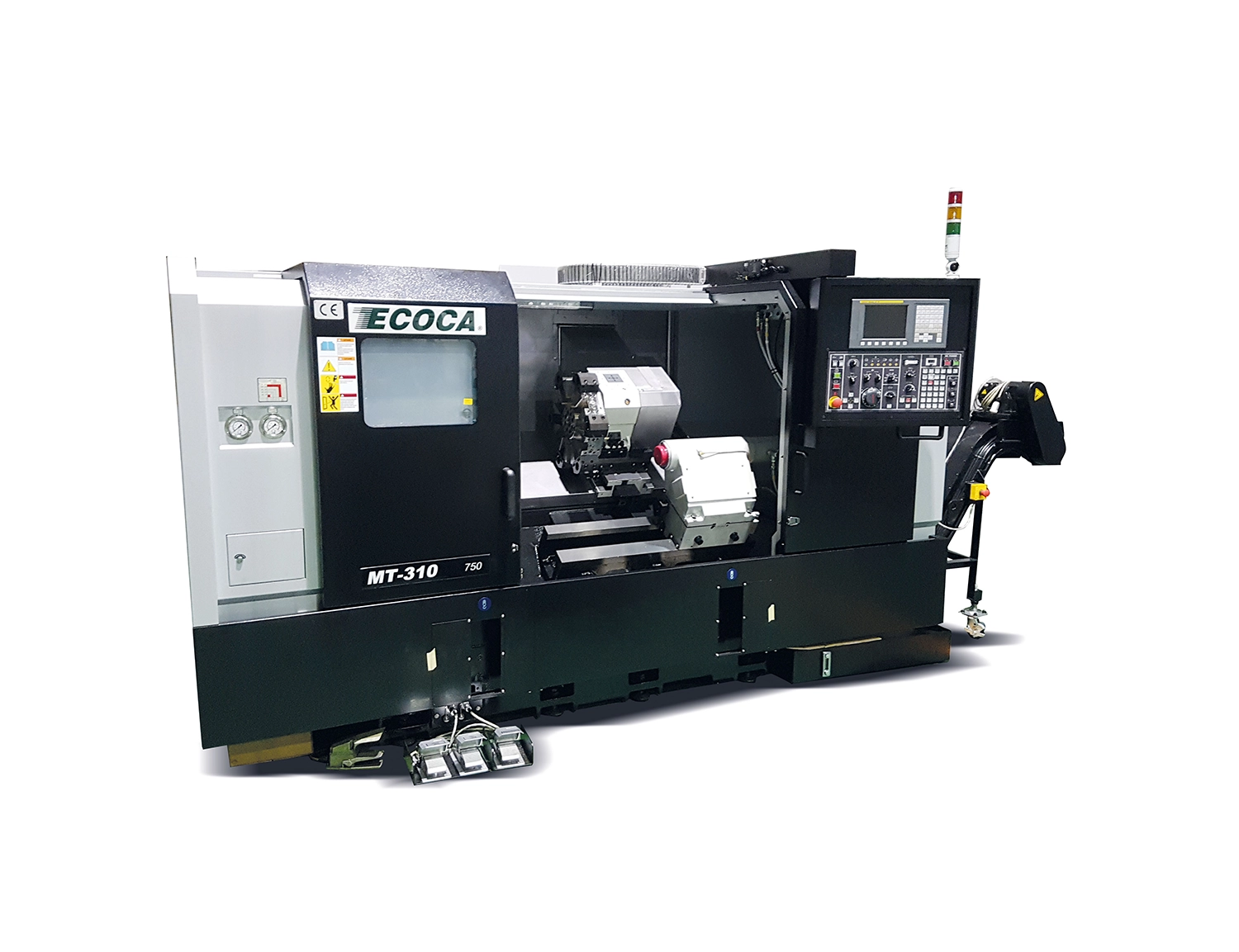

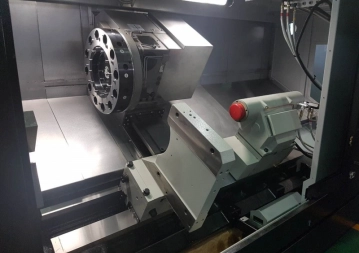

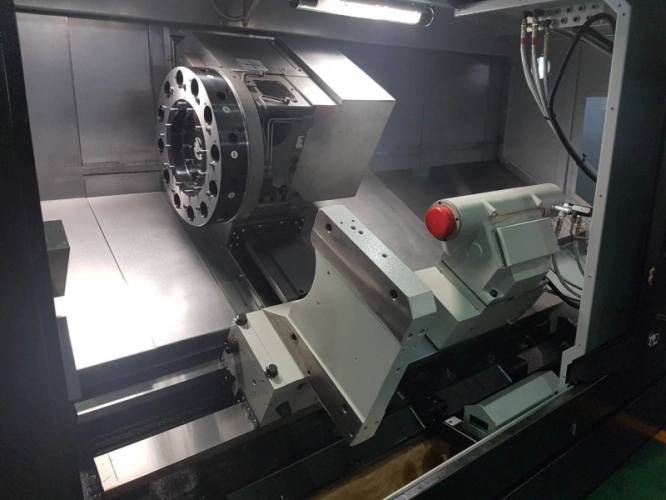

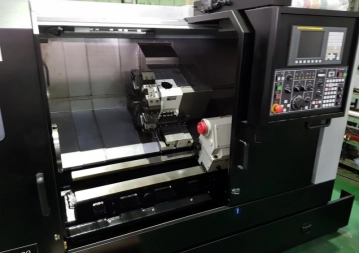

MT - 310
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub, ale i pro kusovou a malosériovou výrobu.
Nezávazně poptat| Max. průměr tyče | 75 mm |
|---|---|
| Průměr sklíčidla | 254 (10“) mm |
| Obráběný průměr | 450 mm |
| Obráběná délka | 500/750/1000/1500/2000 mm |

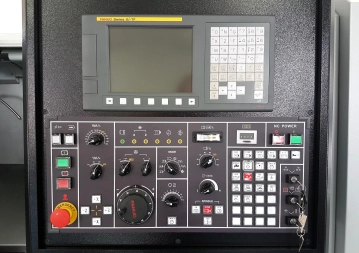

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

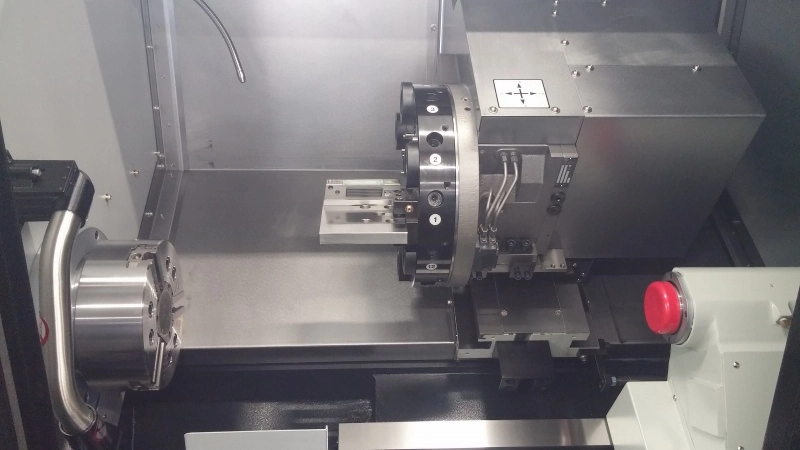

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.
Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby.
V ose X a Z je válečkové lineární nebo kluzné vedení.

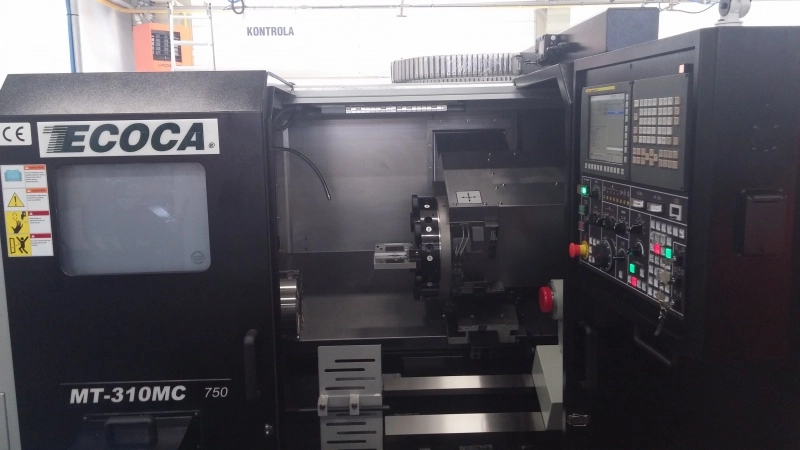

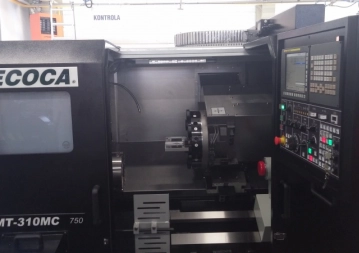

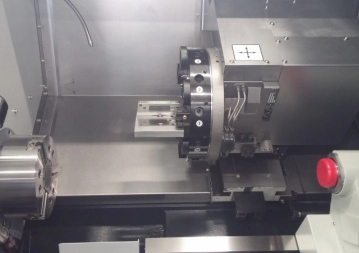

Tyto modely se vyrábí ve vzdálenosti mezi středy 490, 740 a 990 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI40 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
30° sklon umožňuje účinné odstraňování třísek a pevnou podporu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 2 | |
| Točný průměr nad ložem | mm | 600 |
| Točný průměr nad suportem | mm | 400 |
| Max. průměr obrábění | mm | 450 |
| Pracovní délka | mm | 500 / 700 / 1 000 / 1 500 / 2 000 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 225 |
| Podélný posuv (osa Z) | mm | 500 / 750 / 1 010 / 1 590 / 2 090 |
| Rychlost posuvu osy X | m/min. | 20 |
| Rychlost posuvu osy Z | m/min. | 20 |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 4,200 |
| Ústí vřetena | A2-8 | |
| Vrtání vřetena | mm | 90 |
| Průchod vřetena | mm | 75 |
| Průměr hydraulického sklíčidla | mm | 254 (10“) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12 |
| Rozměr upínacích nástrojů | mm | 25 x 25 |
| Průměr vyvrtávacích nástrojů | mm | 40 |
| Otáčky poháněných nástrojů | min-1 | - |
| Koník | ||
| Průměr pinoly | mm | 90 |
| Vysunutí pinoly | mm | 120 |
| Kužel pinoly | MT5 | |
| Pojezd koníku | mm | 400 / 650 / 920 / 1 480 / 1 980 |
| Motor | ||
| Hlavní vřeteno | kW | 15/18,5 (18,5/22) |
| Poháněné nástroje | kW | - |
| Osa X | kW | 3 |
| Osa Z | kW | 4 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 30 |
| Kapacita obráběcí emulze | L | 150 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 2 900 / 3 300 / 3 700 / 4 350 / 4 950 |
| Hloubka | mm | 2 100 |
| Výška | mm | 1 905 |
| Hmotnost | kg | 4 800 / 5 300 / 5 800 / 6 300 / 6 900 |
Standardní výbava
| řídící systém FANUC 0i-TF Plus |

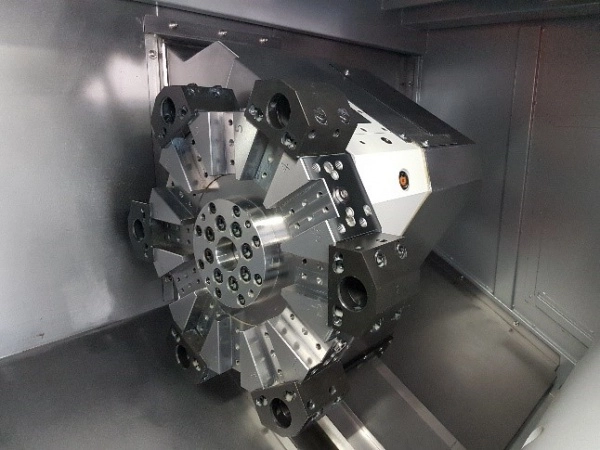

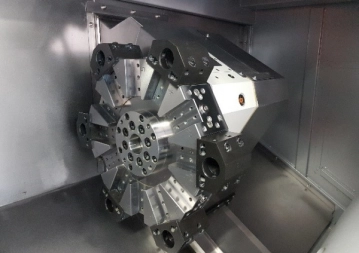

| 12-ti polohová nástrojová hlava LS 200 s přímým upínáním |
| základní sada držáků |
| kluzné vedení ve všech osách |
| vřeteno chlazené olejem |
| automatický mazací systém |
| výkonný chladící systém |
| výměník tepla pro elektrickou skříň |

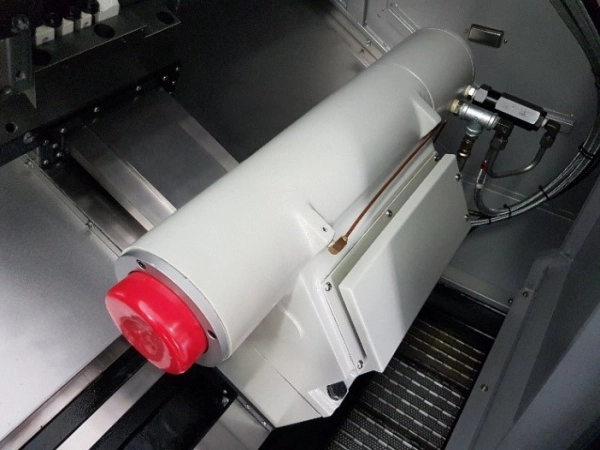

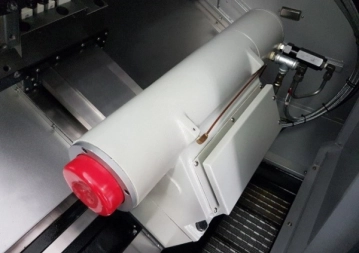

| podpěrný koník s hydraulickým výsuvem pinoly |
| integrovaná hydraulická jednotka |
| seřizování upínacího tlaku hydraulického sklíčidla |
| seřizování upínacího tlaku hydraulického koníku |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| polohovací šrouby a bloky |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| Pohon |
| výkonnější motor vřetene |
| Upínání |
| kleštinový upínač místo hydraulického sklíčidla |
| manuální luneta |
| automatická hydraulická luneta ATLING |
| programovatelný koník |
| držáky nástrojů |
| Systém odvodu třísek |
| dopravník třísek |
| vozík na třísky |
| Ostatní |
| odlučovač oleje |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |
| autumatická nástrojová sonda RENISHAW |
| příprava pro podavač tyčí |
| podavač tyčí |
