KRV - 5242

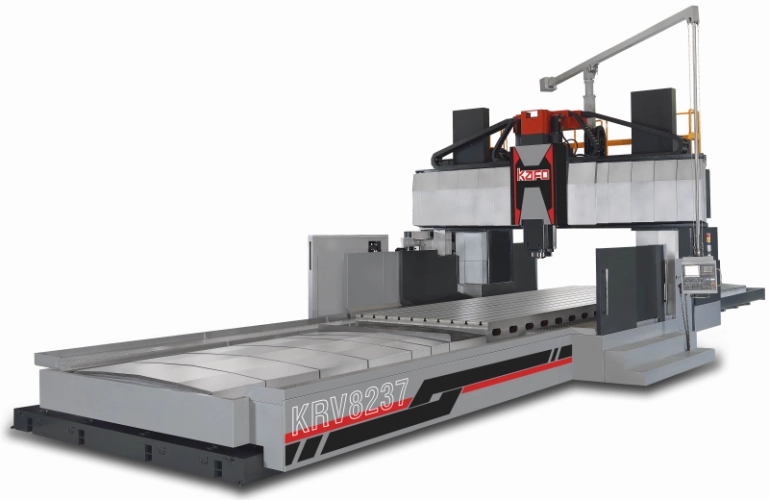

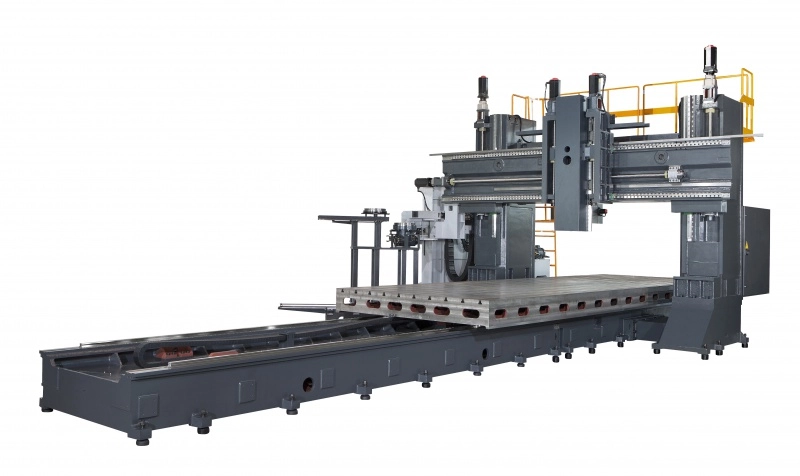

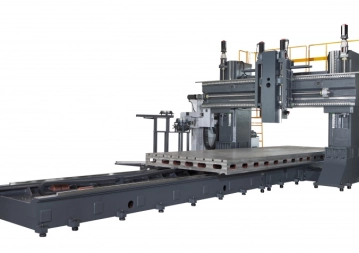

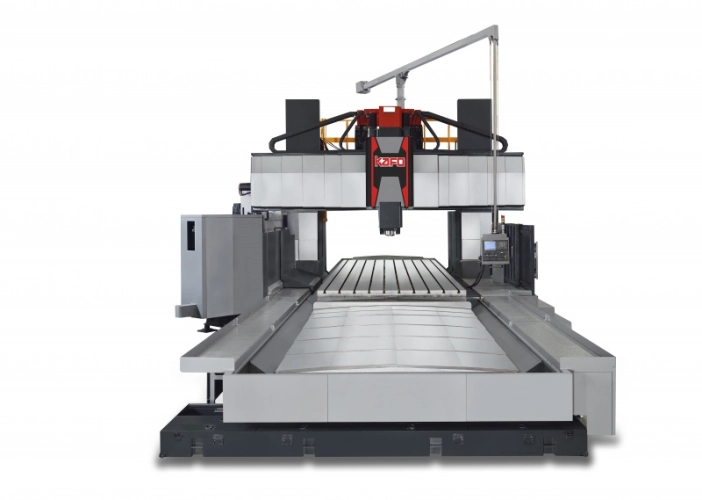

Portálová obráběcí centra s pohybujícím se příčníkem s vysokým obráběcím výkonem pro náročné požadavky obrábění.
Tato řada je speciálně navržená s vysoce pevnou konstrukcí, maximální tuhostí a výsuvným smykadlem pro těžké obrábění.
Obráběcí proces lze zdokonalit pomocí automatické hlavy.
Automatická výměna nástrojů je možná ve vertikální a horizontální poloze.
Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
| Velikost stolu | 5 000 x 3 000 mm |
|---|---|
| Rozjezdy X/Y/Z | 5 200/4 200/1 100 mm |
| Rozjezdy W | 1 000 (1 700) mm |
| Hmotnost stroje | 71 000 kg |
S takto vybaveným strojem lze opracovávat rozměrné dílce z 5-ti stran a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.
Přednosti:

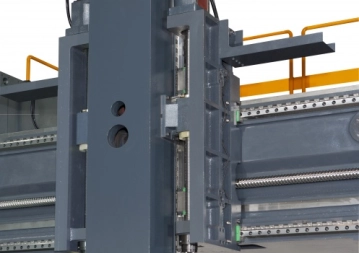

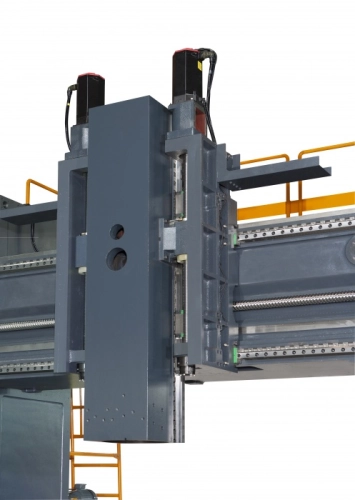

- Pohybující se příčník v ose Z s výsuvným smykadlem (osa W).

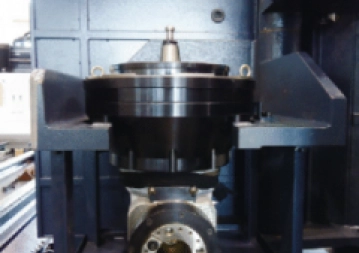

- Volitelná změna automatické hlavy.

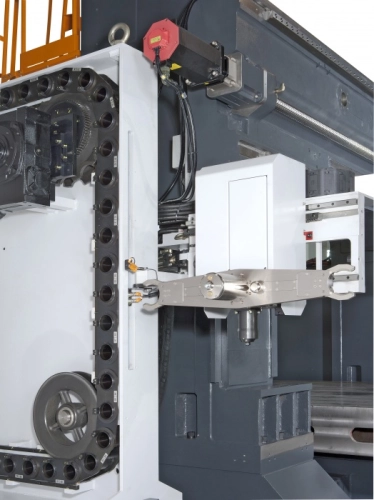

- Automatický výměník pro nástrojové hlavy je chráněný proti nečistotám a třískám.

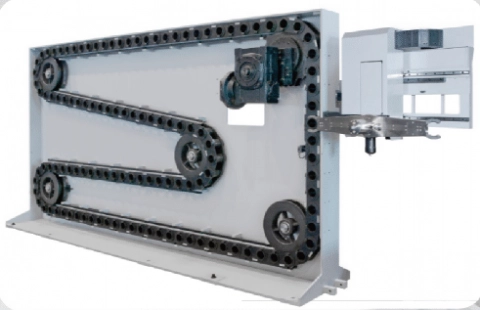

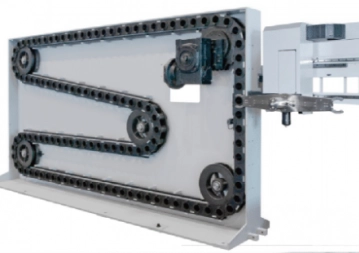

- Volitelná změna zásobníku nástrojů až pro 120 pozic (max. ø 215 mm, délka 400 mm).

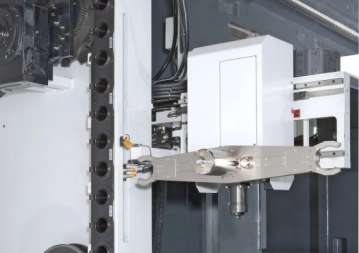

- Automatická výměna nástroje může být provedena ve vertikální nebo horizontální poloze.

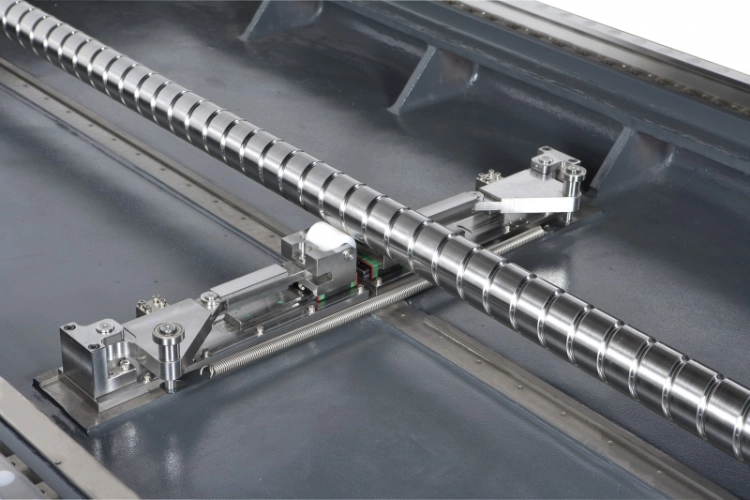

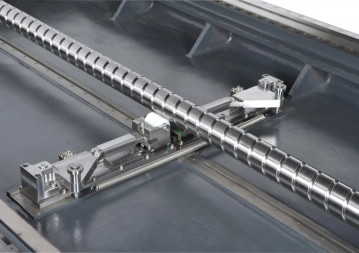

| Pojezdy | ||
|---|---|---|
| Osa X | mm | 5 200 |
| Osa Y | mm | 4 200 |
| Osa Z | mm | 900 (1 100) |
| Vzdálenost čela vřetena od stolu | mm | 150 ~ 1 750 (2 650) |
| Vzdálenost mezi dvěma sloupy | mm | 3 700 |
| Osa W | mm | 1 000 (1 700) |
| Rychloposuv v osách X/Y/Z/W | m/min. | 20/20/20/3 |
| Pracovní posuv v osách X/Y/Z/W | m/min. | 10/10/10/3 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 / BT 50 | |
| Pohon vřetene | elektrovřeteno | |
| Otáčky vřetene | min-1 | 6,000 (8,000) |
| Výkon motoru vřetene | kW | 37 / 45 |
| Průměr ložisek vřetene | mm | 100 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 5 000 x 3 000 |
| Maximální zatížení stolu | kg | 30 000 |
| Šířka, rozteč a počet T drážek | mm | 28 x 250 x 12 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,015 |
| Opakovatelná přesnost | mm | ± 0,003 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 40 (60; 90; 120) |
| Maximální délka nástroje | mm | 400 |
| Maximální průměr nástroje / přes pozici | mm | 125 / 215 |
| Maximální hmotnost nástroje | kg | 20 |
| Konstrukce stroje | ||

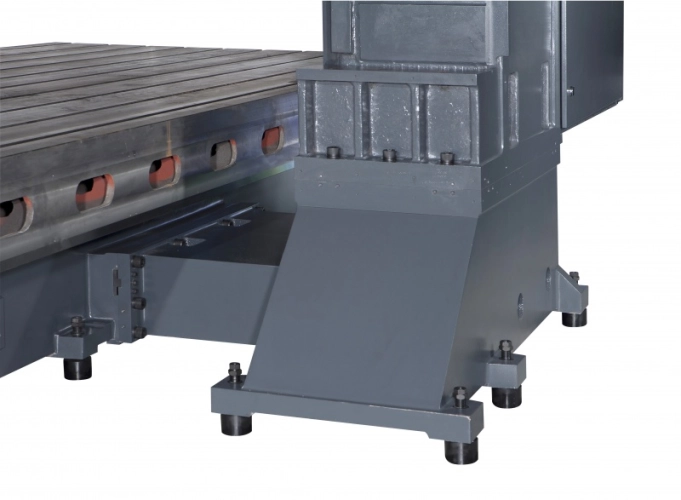

| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Vedení v ose W | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 65 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 15 015 |
| Hloubka | mm | 7 980 |
| Výška | mm | 5 850 |
| Hmotnost | kg | 71 000 |
Standardní výbava
| řídící systém FANUC 0i-MF Plus |
| automatický zásobník na 60 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| částečné zakrytování stroje |
| dvojítý podélný šroubový dopravník třísek |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 620 / 640 |
| FANUC 31i-MB |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| Automatický zásobník nástrojů (vertikální pozice) |
| 90 nástrojů |
| 120 nástrojů |
| Automatický zásobník nástrojů (vertikální a horizontální pozice) |
| 90 nástrojů |
| 120 nástrojů |
| Vřeteno |
| silové vřeteno 4,000 min-1, převodovka |
| zvýšení výkonu motoru vřetena na 30/37 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| dopravník třísek (dvojítý pásový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |

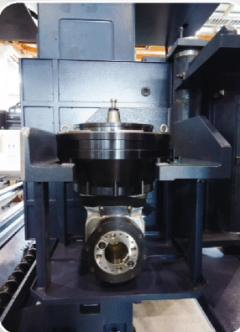

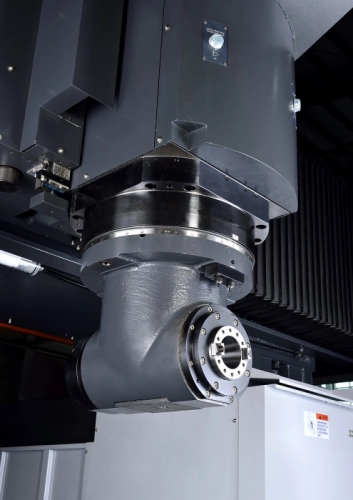

| Frézovací hlava (automatická hlava a výměna nástrojů / indexování) |
| 90° frézovací hlava 4,500 min-1 (5° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |
| 90° frézovací hlava 4,500 min-1 (1° indexace) - vyžaduje V/H pozici ATC pro automatickou výměnu nástrojů |

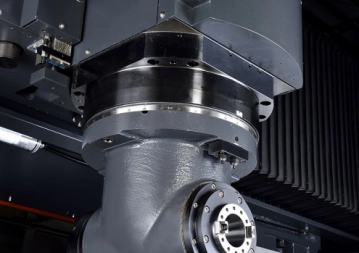

| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 5° indexace/ C-axis 0° ~ 359°, A-axis +/-110°) |
| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 5° Indexing/ C-axis 0° ~ 359°, A-axis +/-110°) |
| 2-osá frézovací hlava 4,500 min-1 (C-axis & A-axis 1° + 1° Indexing/ C-axis 0° ~ 355°, A-axis +/-110°) |
| CTS funkce příprava pro 90° / 2-osé frézovací hlavy včetně spojovací system max. 20 bar ) |
| automatická prodlužovací hlava, 550 mm |

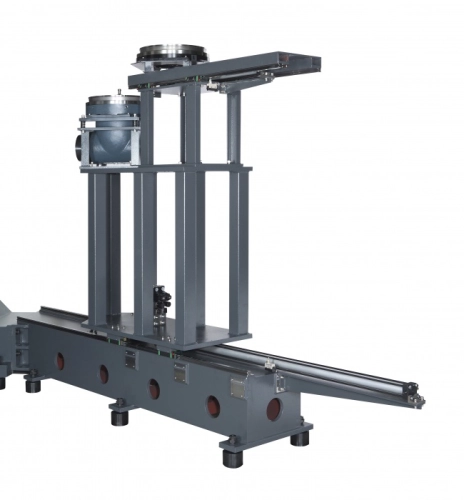

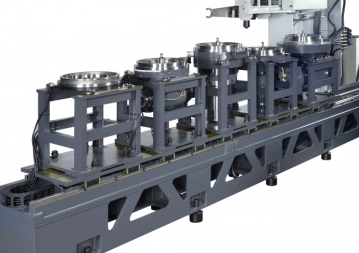

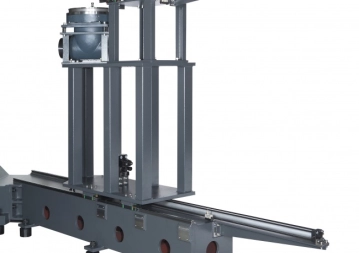

| automatický měnič hlavy - zakladač na 2 hlavy |
| automatický měnič hlavy - zakladač na 3 hlavy |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| plné krytování - pro potřeby CTS |
| zvýšení pojezdu osy Z |
