KG5A - řada 60

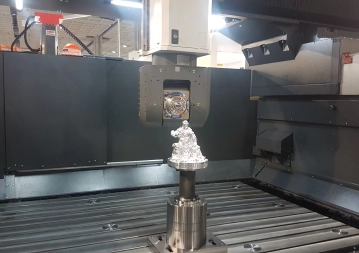

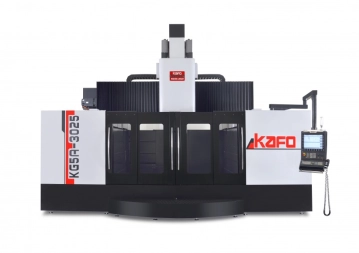

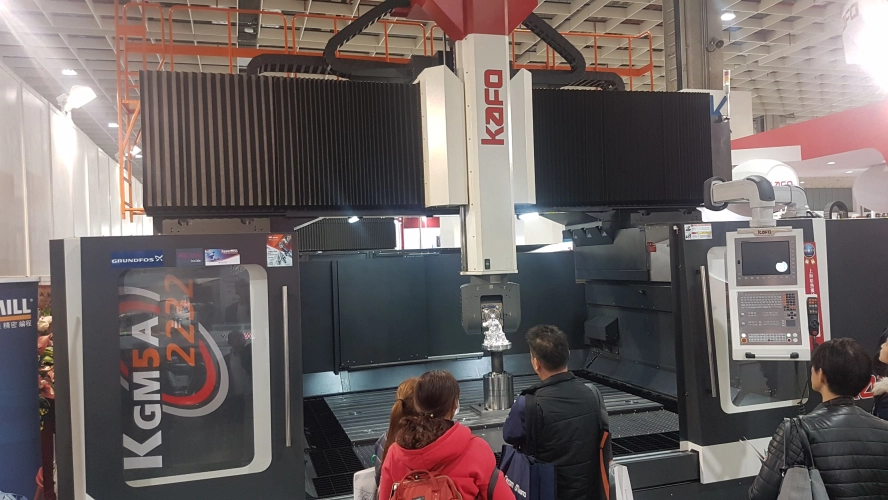

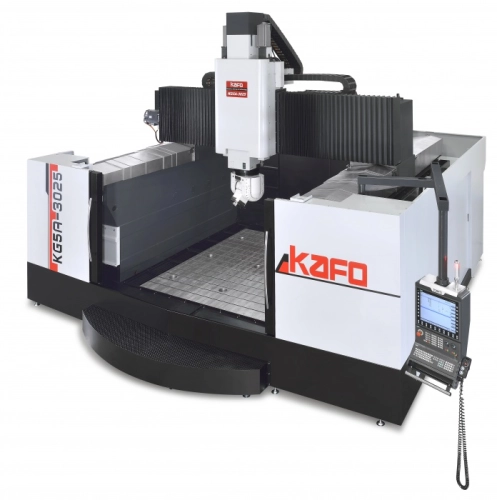

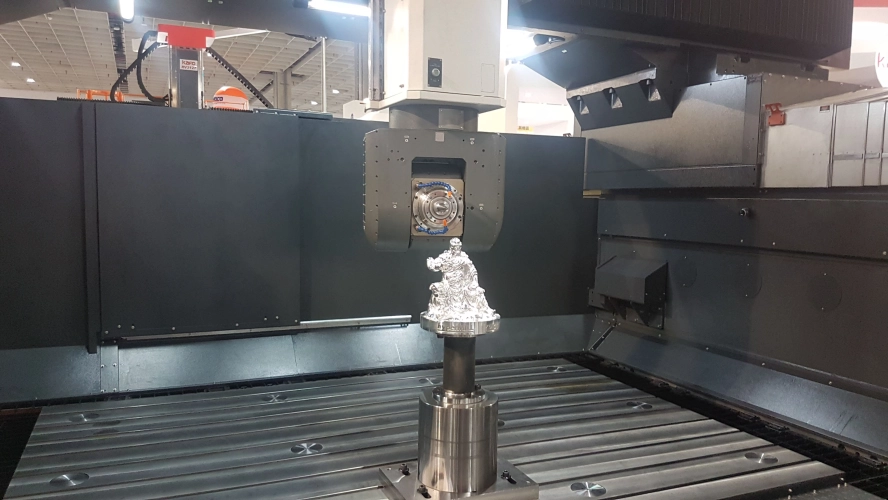

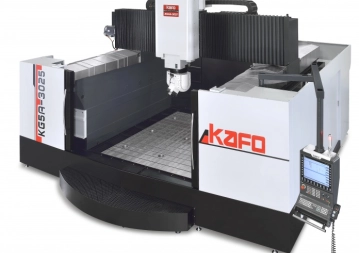

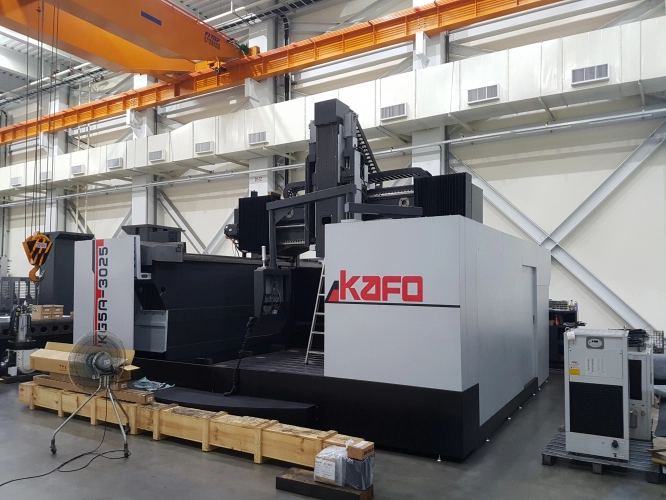

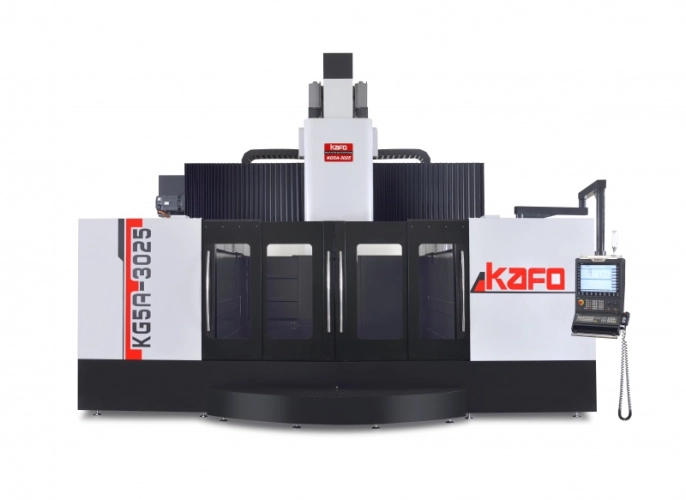

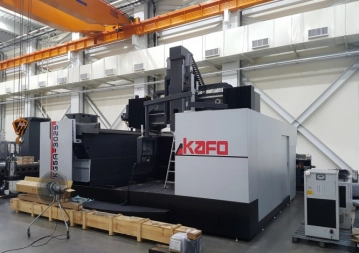

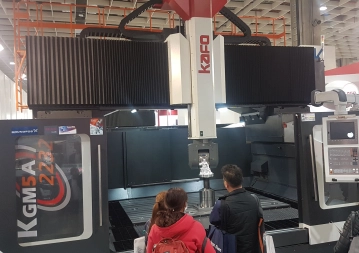

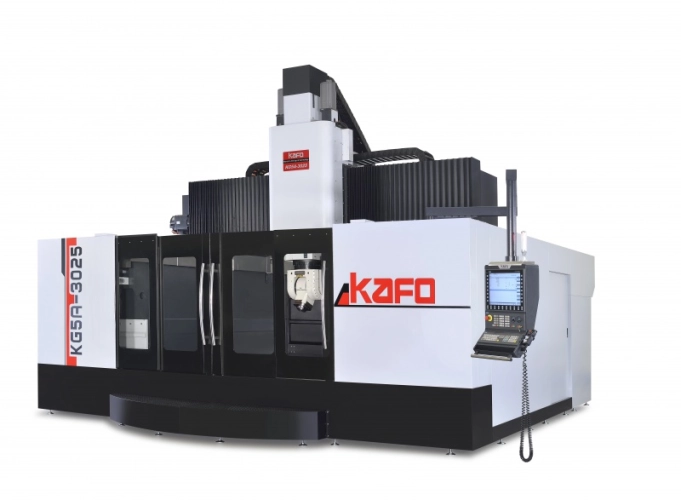

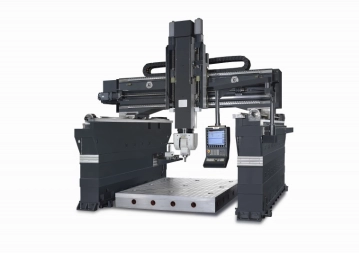

Portálová obráběcí centra typu horní GANTRY s pojizdným příčníkem a pevným stolem.
Tyto portálová obráběcí centra typu GANTRY jsou určeny pro velké a těžké obrobky.
S použitím plné 5-ti osé halvy A/C osy Kessler jsou tyto stroje plnohodnotné pro 5-ti stranné obrábění v nejtěžších podmínkách.
| Velikost stolu | 6 ~ 10 x 5,8 m |
|---|---|
| Rozjezdy X/Y/Z | 6 ~ 10 / 6 / 1,1 m |
| Upínací kužel | HSK-A63 (HSK-A100) |
| Vzdálenost mezi sloupy | 6,5 m |
Řídící systém HEIDENHAIN TNC 640 nebo SIEMENS 840d SL je optimální pro tento typ stroje.

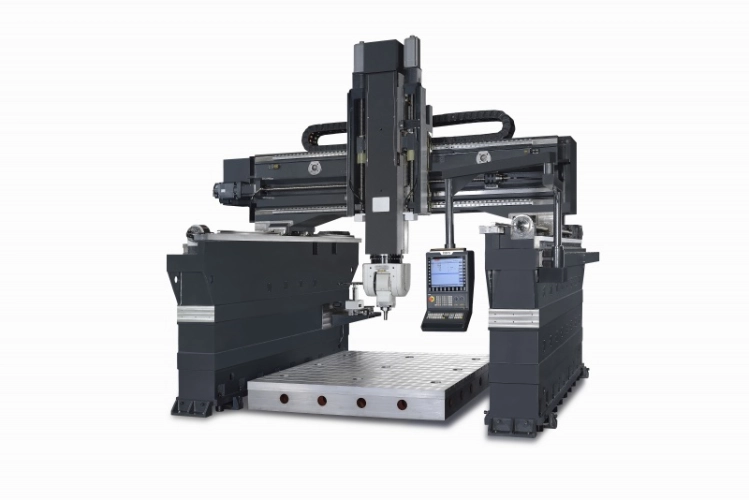

Základní komponenty stroje jsou zhotoveny z šedé litiny a tím zajišťují vysokou dynamiku i teplotní stabilitu stroje a dosahovanou přesnost obrábění.
Přednosti:

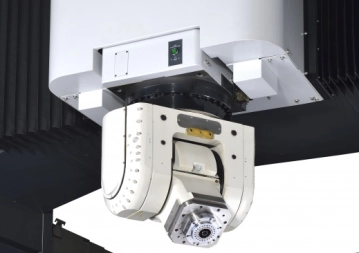

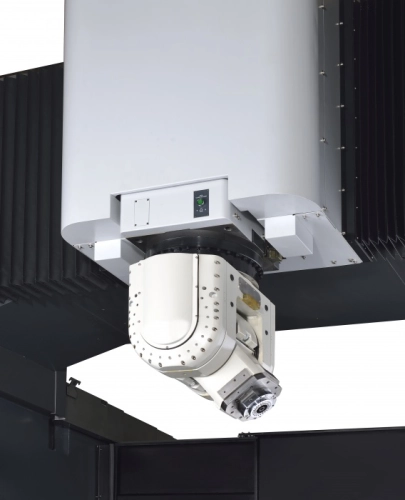

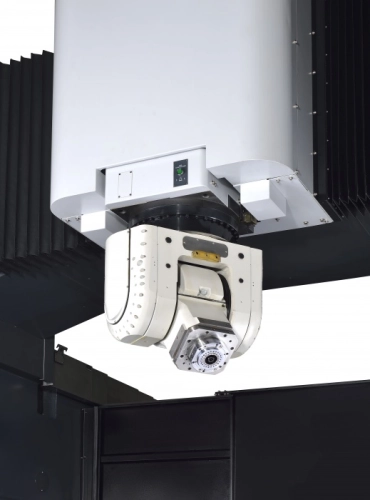

- Dvouosá frézovací hlava Kessler s parametry osy A ± 105° a osy C ± 200°
- Předepjaté kuličkové šrouby HIWIN třídy přesnosti C3
- Osy X, Y a Z osy jsou vybaveny válečkovým lineárním vedením INA od německé firmy Schaeffler.
- Přesnost polohování je ± 0,025 mm a opakovatelnost ± 0,01 mm s použitím přímého odměřování Heidenhain.
- Modely řady KG5A lze rozšířit od 1,7 do 10 m v ose X, a od 2,7 do 6 m v ose Y.
- Zatížení stolu je 2 500 kg na 1 m2.
- Pracovní posuv s max. rychlostí 10 m/min.
- Zásobník nástrojů zásobníky s maximální kapacitou až 120 pozic.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 6 000 / 8 000 / 10 000 |
| Osa Y | mm | 6 000 |
| Osa Z | mm | 1 100 (1 300) |
| Rychloposuv v osách X/Y/Z | m/min. | 10/10/10 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 200 ~ 1 300 |
| Vzdálenost mezi dvěma sloupy | mm | 6 500 |
| Osa C - otáčky | min-1 | 100 |
| Osa C - rozsah otáčení | ° | ± 200 |
| Osa A - otáčky | min-1 | 100 |
| Osa A - rozsah otáčení | ° | ± 105 |
| Vřeteno | ||
| Kužel vřetene | HSK-A63 (HSK-A100) | |
| Pohon vřetene | elektrovřeteno | |
| Otáčky vřetene | min-1 | 24,000 (12,000) |
| Výkon motoru vřetene | kW | 37 / 46 |
| Výkon motoru vřetene (volitelně) | kW | 25 / 30 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 6 000 / 8 000 / 10 000 x 5 800 |
| Šířka, rozteč T drážek | mm | 22 x 200 |
| Maximální zatížení stolu | kg /m2 | 2 500 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,025 |
| Opakovatelná přesnost | mm | ± 0,01 |
| Výměník nástrojů | ||
| Typ | přímý | |
| Počet nástrojů | ks | 16 (24; 32; 60; 90; 120) |
| Maximální délka nástroje | mm | 200 (400) |
| Maximální průměr nástroje / přes pozici | mm | 100 / 125 (125 / 215) |
| Maximální hmotnost nástroje | kg | 7 (15) |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 200 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 12 700 / 14 700 / 16 700 |
| Hloubka | mm | 11 300 |
| Výška | mm | 5 800 |
| Hmotnost | kg | 16 000/18 000/20 000 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| automatický zásobník na 16 nástrojů |
| automatická hlava KESSLER, A-osa ±105, C-osa ±220 |
| kužel vřetene HSK-A63 |
| elektrovřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| částečné zakrytování stroje |
| dvojítý podélný šroubový dopravník třísek |
| článkový dopravník třísek |
| olejový skimmer |
| klimatizační jednotka pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 840D sl |
| Vřeteno |
| vysokorychlostní vřeteno 12,000 min-1, elektrovřeteno |
| výkon motoru vřetena na 25/30 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| plné krytování - pro potřeby CTS |
