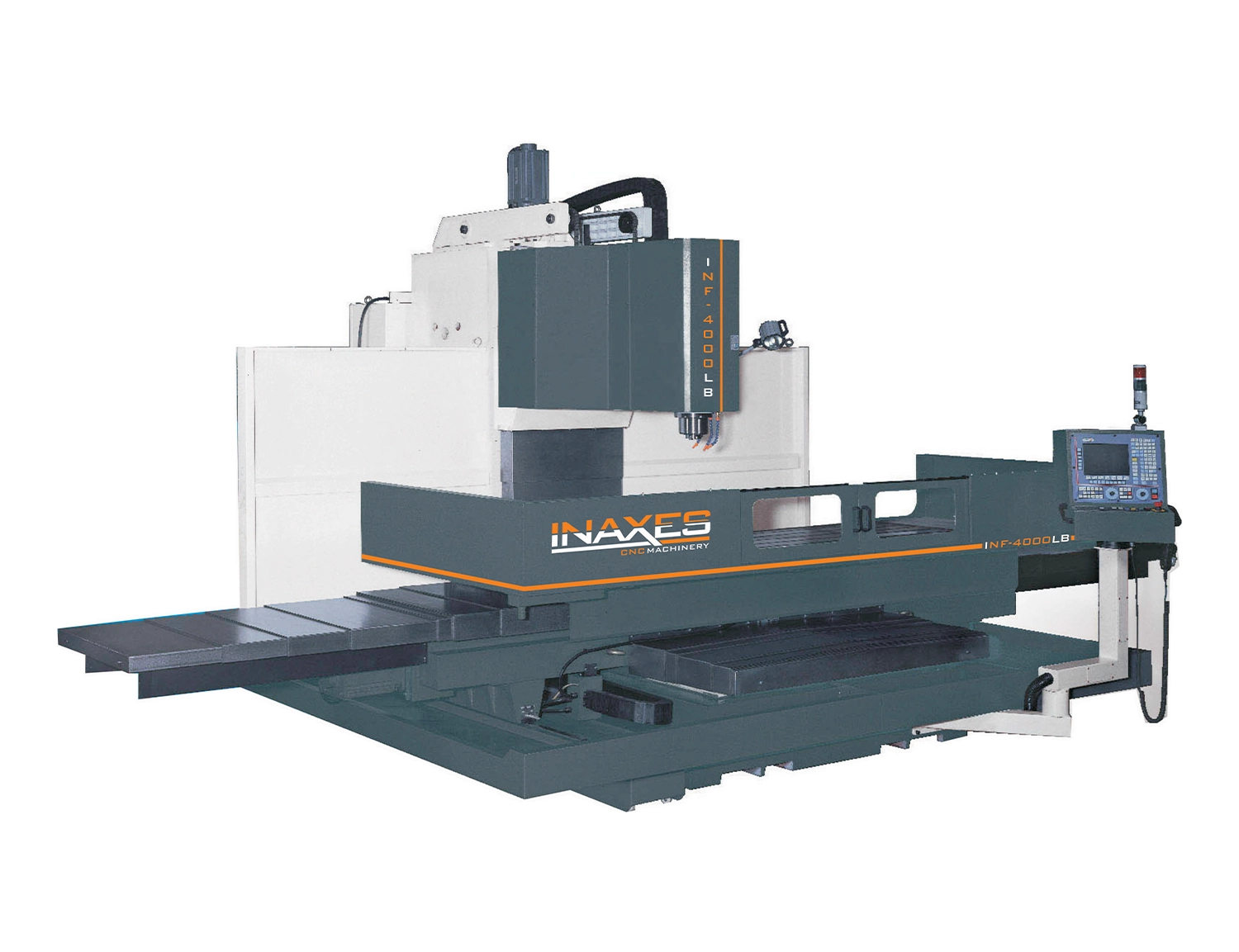

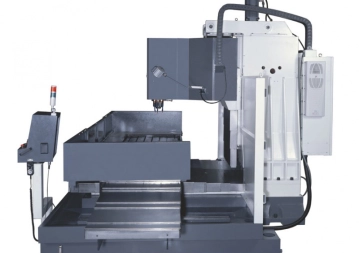

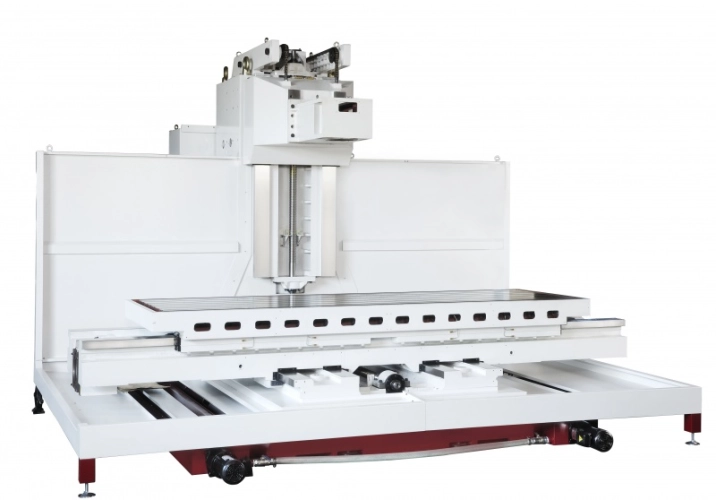

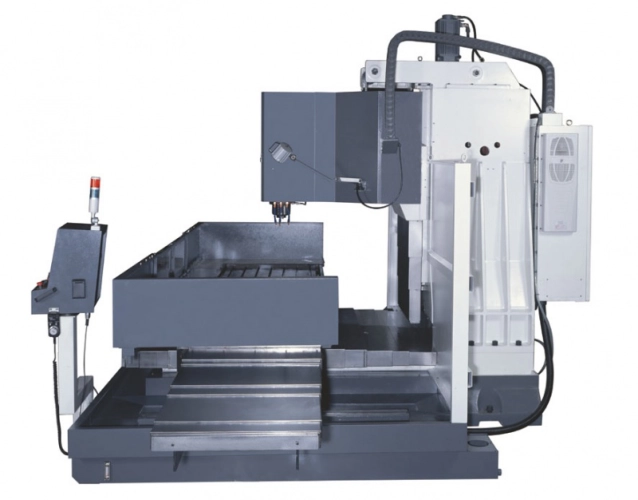

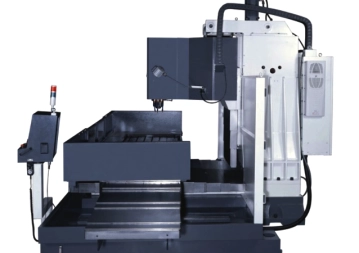

INF - 4000LB

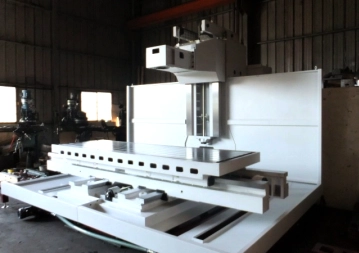

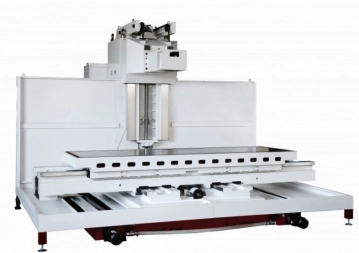

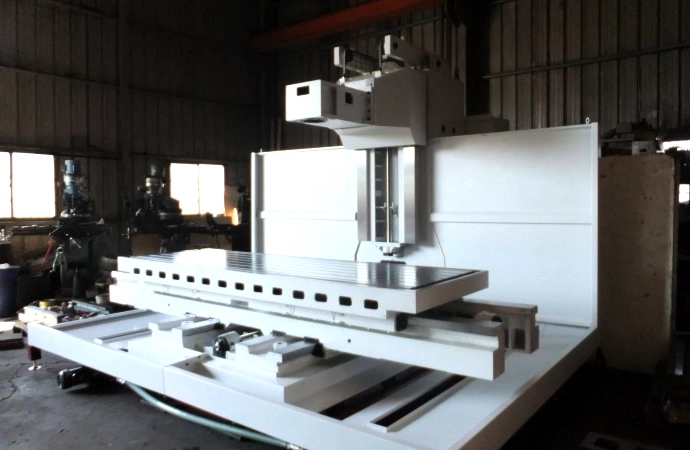

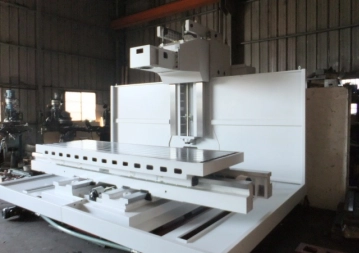

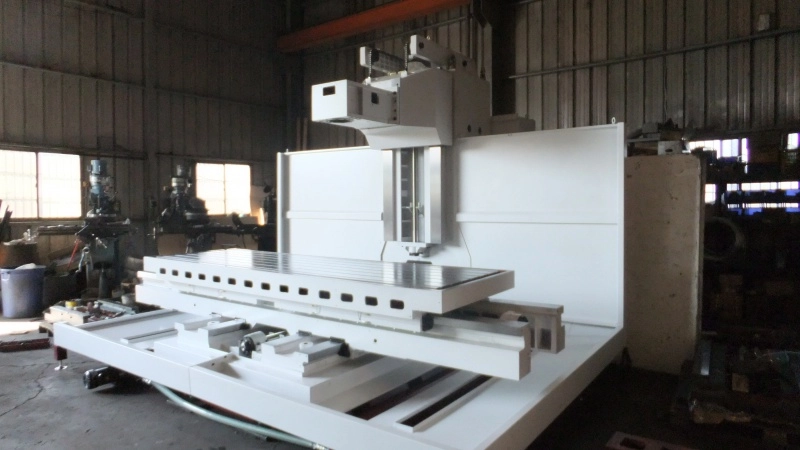

Vysoká přesnost u těchto strojů je zajištěna pomocí velmi širokých, ve všech třech osách kalených, kluzných vedení, která jsou tepelně zušlechtěna a z jedné strany opatřena povlakem Turcite-B, což napomáhá k velmi hladkému pohybu.
Nezávazně poptat| Velikost stolu | 4 200 x 1 000 mm |
|---|---|
| Rozjezdy X/Y/Z | 4 000/1000/1000 mm |
| Upínací kužel | ISO40 / ISO50 |
| Hmotnost stroje | 16 000 kg |

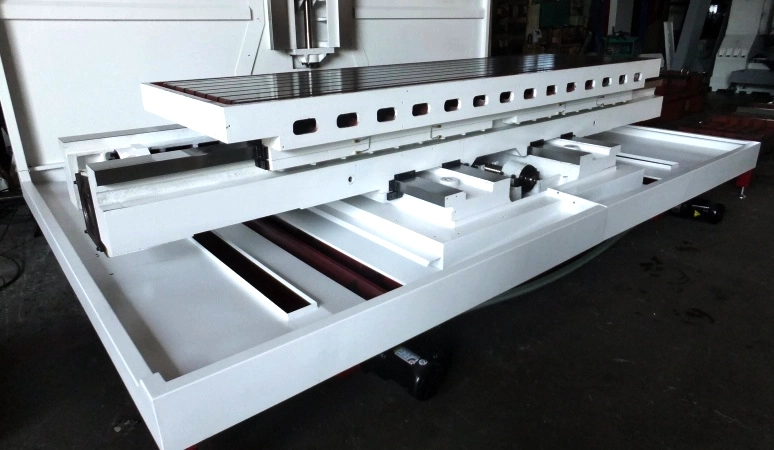

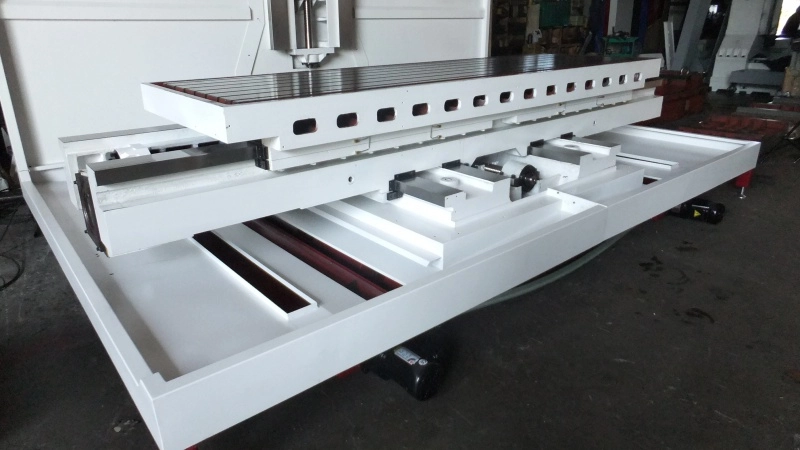

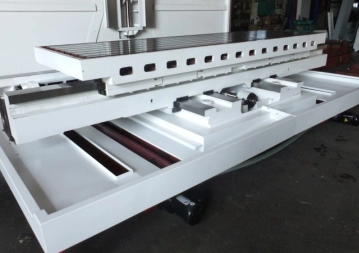

Samozřejmostí jsou přesné předepjaté kuličkové šrouby, které snižují vliv teplotní roztažnosti. T- drážky jsou přesně broušeny pro zvýšení přesnosti a tuhosti upnutí na stole. K přenosu velkého krouticího momentu je použit převodový řemen, lze použít převodovku pro vysoký kroutící moment. Přesnost obrábění a zvýšení životnosti kuličkových šroubů je dosaženo pomocí pečlivého vyvážení protizávaží v ose Z.
Vřeteno je vybaveno vysokorychlostními kuličkovými ložisky třídy P4 s kosoúhlým stykem. Časy obrábění je možné výrazně snížit použitím automatického zásobníku nástrojů buď karuselového typu nebo bubnového typu s výměnnou rukou. K čištění pracovního prostoru od třísek pomáhá oplachovací systém, který třísky splachuje do spodní části stroje.
K dispozici je řada prvků volitelné výbavy včetně volby řídicího systému, 4. osy, chladiče oleje vřetena a další.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 4 000 |
| Osa Y | mm | 1 000 |
| Osa Z | mm | 1 000 |
| Rychloposuv v osách X/Y/Z | m/min. | 10/10/10 |
| Pracovní posuv v osách X/Y/Z | m/min. | 5 |
| Vzdálenost čela vřetena od stolu | mm | 100 ~ 1 000 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 | |
| Pohon vřetene | řemen (převodovka) | |
| Otáčky vřetene | min-1 | 8,000 (6,000/10,000) |
| Výkon motoru vřetene | kW | 15 / 22 |
| Výkon motoru vřetene (volitelně) | kW | (22 / 26) |
| Průměr ložisek vřetene | mm | 90 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 4 200 X 1 000 |
| Maximální zatížení stolu | kg | 2 500 |
| Šířka ,,T"" drážky | mm | 18 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,01 |
| Opakovatelná přesnost | mm | ± 0,005 |
| Výměník nástrojů | ||
| Typ | karuselový (bubnový) | |
| Počet nástrojů | ks | 16 (24) |
| Maximální délka nástroje | mm | 350 |
| Maximální průměr nástroje / přes pozici | mm | 110 / 220 |
| Maximální hmotnost nástroje | kg | 15 |
| Rychlost výměny (nástroj-nástroj) | s | 4,5 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | kluzné | |
| Vedení v ose Z | kluzné | |
| Šířka vedení v ose Y | mm | 2 x 700 |
| Šířka vedení v ose Z | mm | 500 |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 35 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 7 100 |
| Hloubka | mm | 3 200 |
| Výška | mm | 2 950 |
| Hmotnost | kg | 18 200 |
Standardní výbava
| řídící systém FAGOR 8055i-FL |
| masivní litinová konstrukce |
| systém chlazení a oplachu třísek |
| kuličkové šrouby třídy C5 |
| osvětlení pracovního prostoru |
| centrální systém automatického mazání |
| výměník tepla pro elektrickou skříň |
| přímé závitování |
| bezpečnostní kryt |
| karuselová zásobník na 16 / 20 nástrojů |
| ofuk kuželu vřetena vzduchem |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| USB rozhraní |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| FANUC 0i-MF Plus |
| SIEMENS 828D |
| MITSUBISHI M70 |
| Automatický zásobník nástrojů |
| bubnový zásobník na 24 nástrojů |
| Vřeteno |
| vřeteno chlazené olejem |
| vysokorychlostní vřeteno 10,000 min-1 |
| vysokorychlostní vřeteno 12,000 min-1 |
| 2° ZF převodovka, otáčky 6,000 min-1 |
| 2° ZF převodovka, otáčky 8,000 min-1 |
| zvýšení výkonu motoru vřetena |
| Chladicí kapalina CTS |
| chladicí kapalina středem vřetene - 20 bar, pouze s plným krytováním |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatické obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatické obrobková sonda BLUM |
| Ostatní |
| plné krytování pracovního prostoru včetně dopravníku třísek |
| klimatizační jednotka pro elektrorozvaděč |
| příprava pro otočný stůl (4.osa) |
| otočný stůl (4.osa) |
| jednotka odsávání olejové mlhy |
| kuličkové šrouby třídy C3 |
