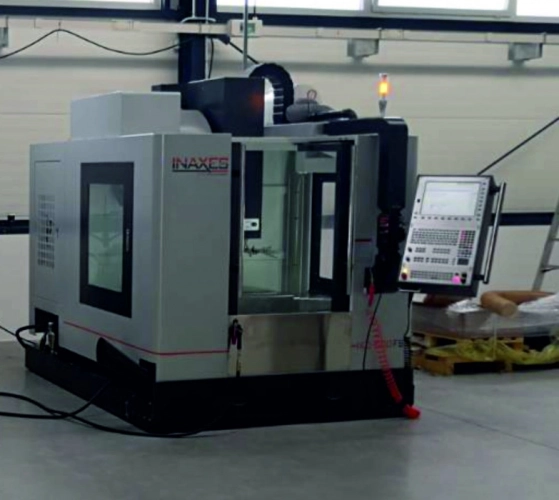

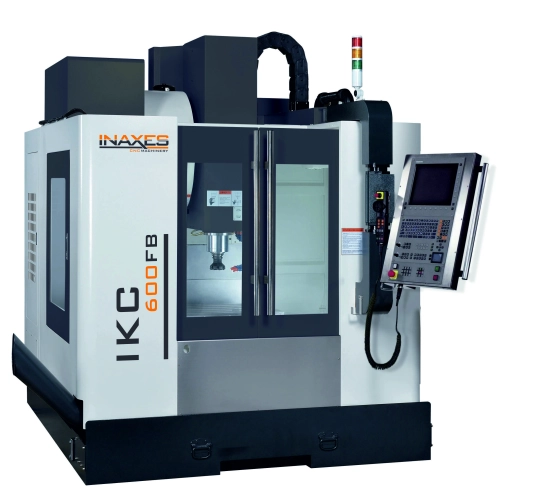

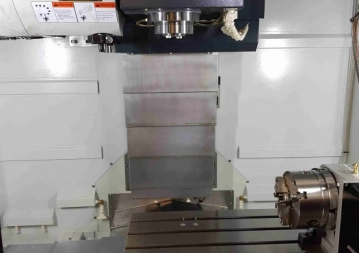

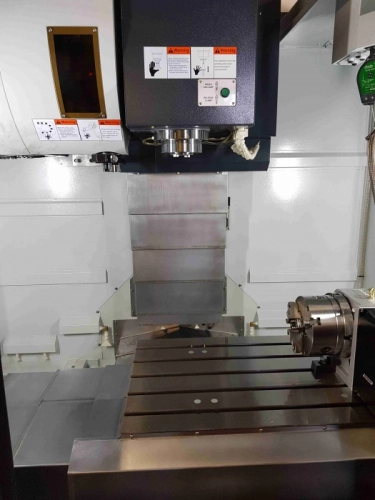

IKC - 600FB

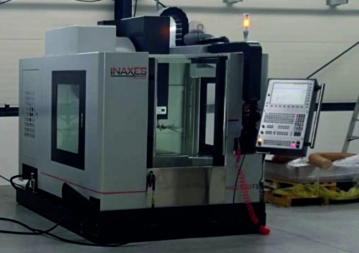

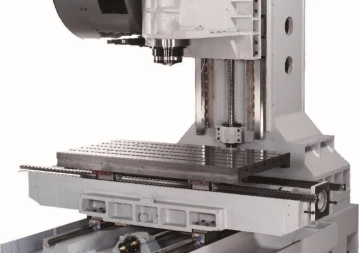

Obráběcí centra IKC-600FB jsou mimořádně výkonná vyvrtávací a frézovací 3-osé centra nové generace umožňující vysokoproduktívní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů. Lineární valivá vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
Nezávazně poptat| Velikost stolu | 650 x 500 mm |
|---|---|
| Rozjezdy X/Y/Z | 610/500/500 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 7 480 kg |
Předností těchto obráběcích center jsou vysoké otáčky vřetena, velké rozměry pracovního stolu a široká boční dvířka na krytech umožňující obrábění objemných obrobků s délkou větší jako je délka stolu. Stroje jsou standardně vybaveny automatickým zásobníkem pro 24 nástrojů s vysokorychlostní výměnou, volitelně lze vybavit zásobníkem s větším počtem nástrojů. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem. Vřetena jsou standardně v provedení pro chlazení středem nástroje.
Obráběcí centra řady IKC-FB jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 610 |
| Osa Y | mm | 500 |
| Osa Z | mm | 500 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/36 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 90 ~ 590 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 10.000 (12.000; 15.000) |
| Výkon motoru vřetene | kW | 5,5 / 7,5 |
| Výkon motoru vřetene (volitelně) | kW | (7,5 / 11) |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 650 x 500 |
| Maximální zatížení stolu | kg | 300 |
| Šířka, rozteč a počet T drážek | mm | 16 x 100 x 5 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,006 |
| Opakovatelná přesnost | mm | 0,01 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 24 (30) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 75 / 150 |
| Maximální hmotnost nástroje | kg | 6 |
| Rychlost výměny (nástroj-nástroj) | s | 2,3 |

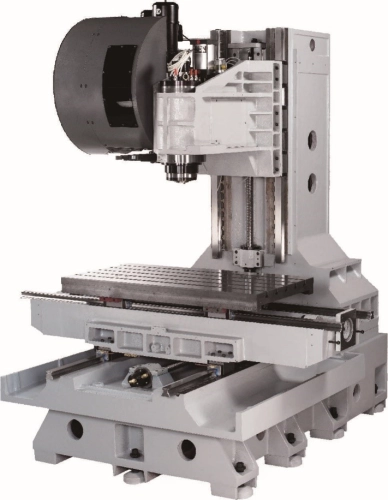

| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 25 |
| Kapacita obráběcí emulze | L | 300 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 2 600 |
| Hloubka | mm | 3 360 |
| Výška | mm | 2 800 |
| Hmotnost | kg | 4 500 |
Standardní výbava

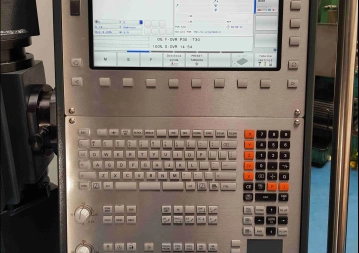

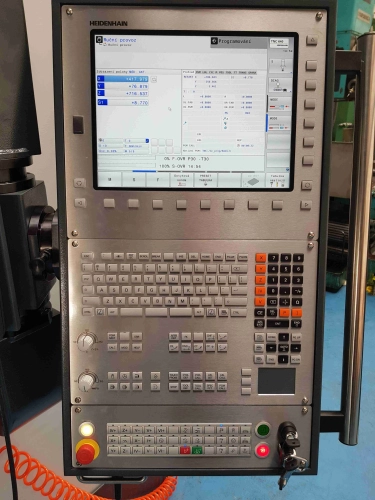

| řídící systém HEIDENHAIN TNC 620 |

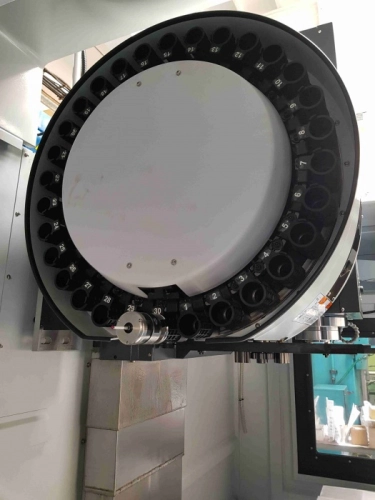

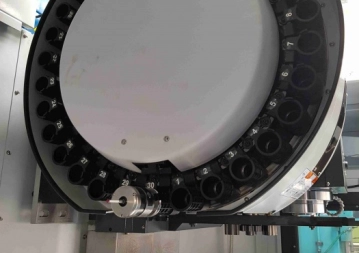

| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| šnekový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |

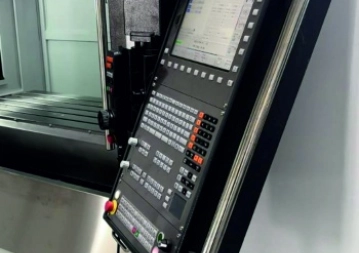

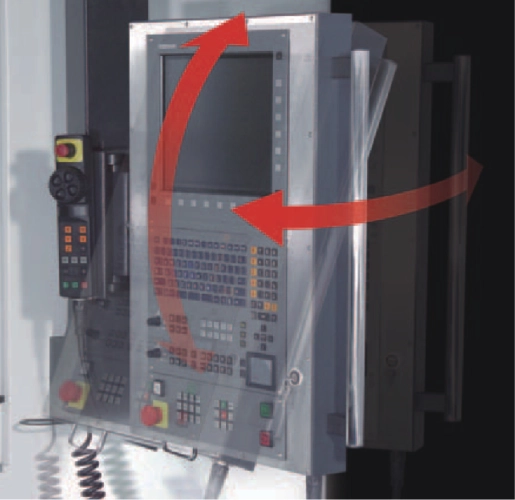

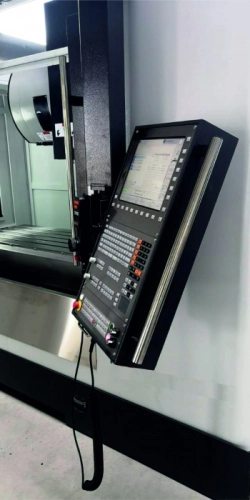

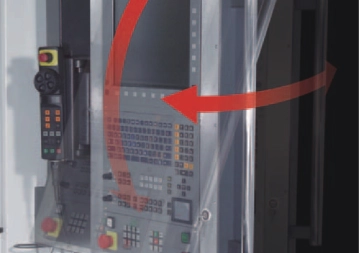

| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 0i-MF Plus |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| FAGOR |
| Automatický zásobník nástrojů |
| 30 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 12,000 min-1 |
| vysokorychlostní vřeteno 15,000 min-1 |
| zvýšení výkonu motoru vřetena na 7,5/11 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| Systém odvodu třísek |
| dopravník třísek (článkový / řemenový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |

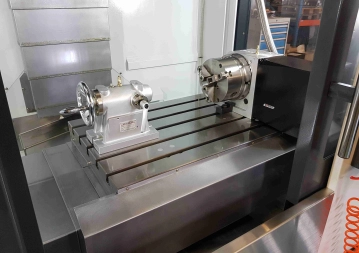

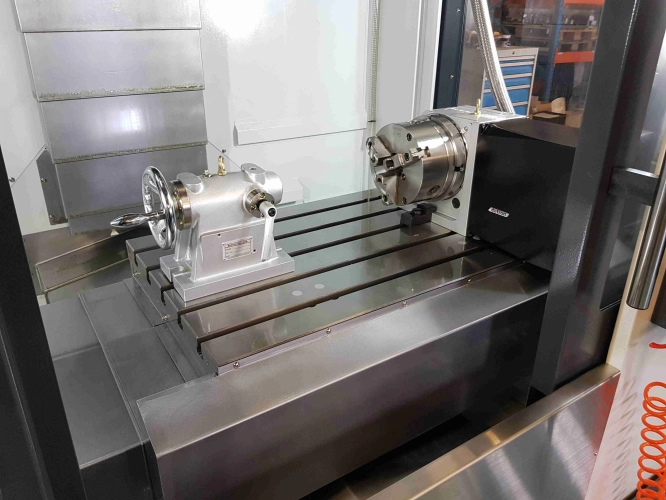

| otočný stůl (4.osa) |
| sklopně otočný stůl (4 + 1 osa) |
