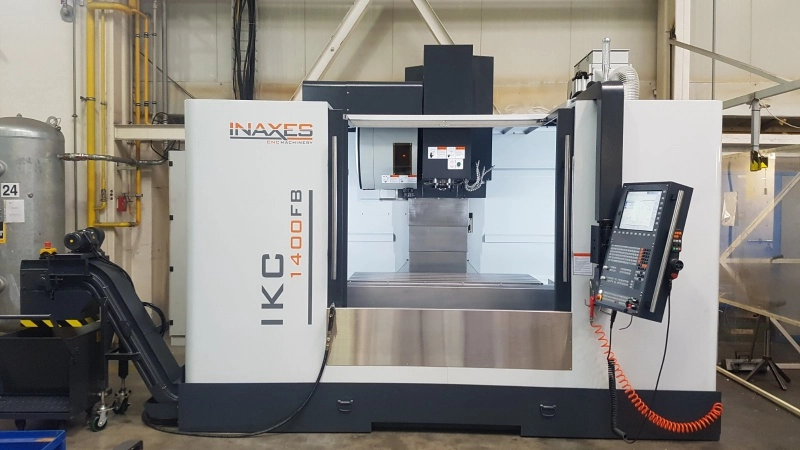

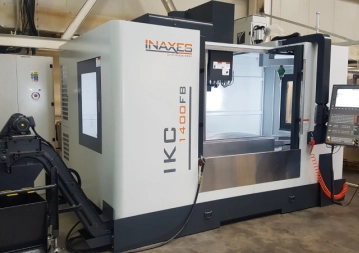

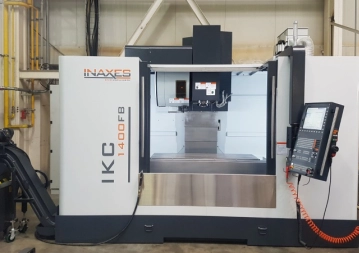

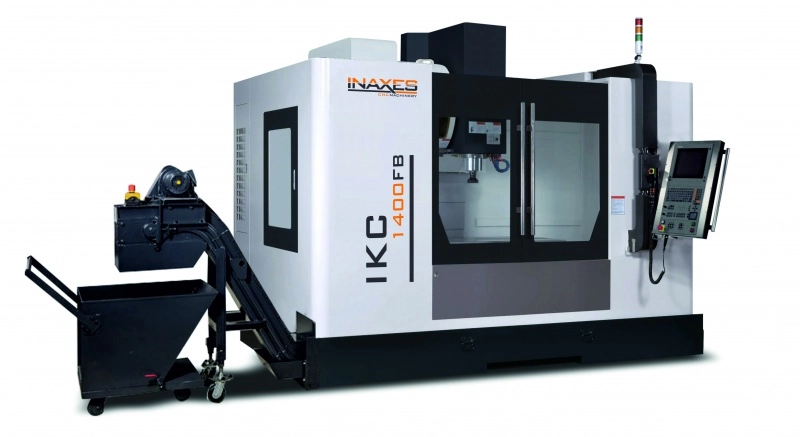

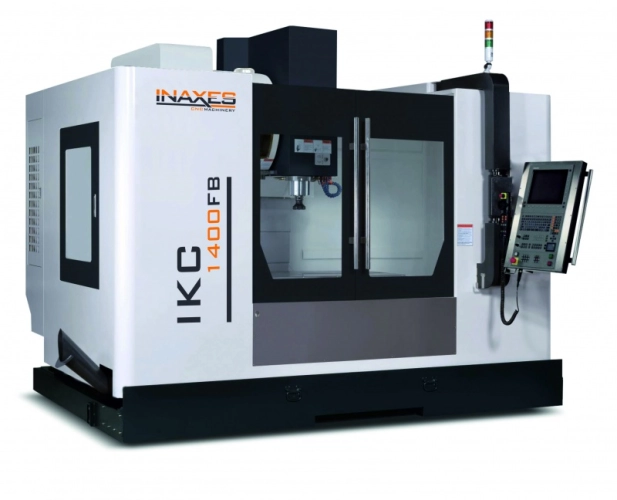

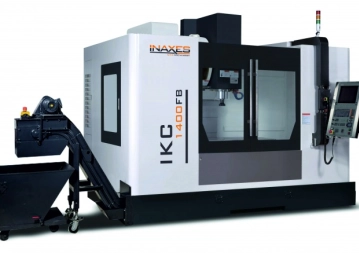

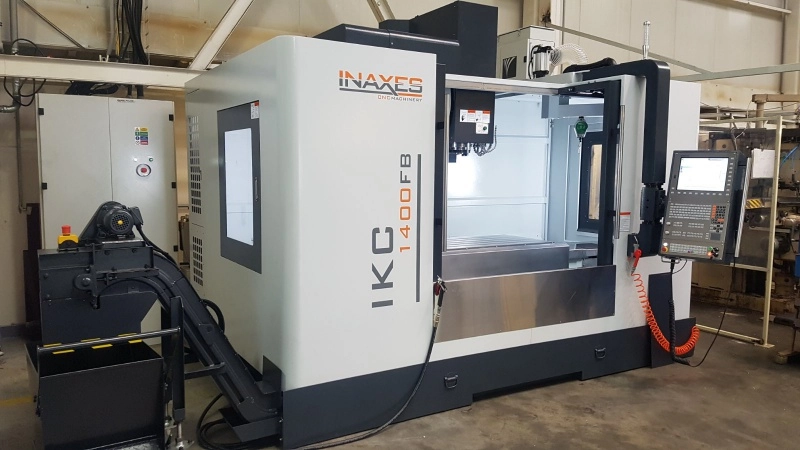

IKC - 1400FB

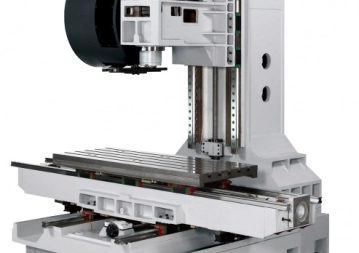

Obráběcí centra IKC-1250FB a IKC-1400FB jsou mimořádně vysoce výkonná vyvrtávací a frézovací 3-osá až 5-osá centra nové generace umožňující vysokoproduktívní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů. Lineární valivá vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
Nezávazně poptat| Velikost stolu | 1 500 x 600 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 400/700/600 mm |
| Upínací kužel | ISO 40 (ISO 50) |
| Hmotnost stroje | 10 600 kg |

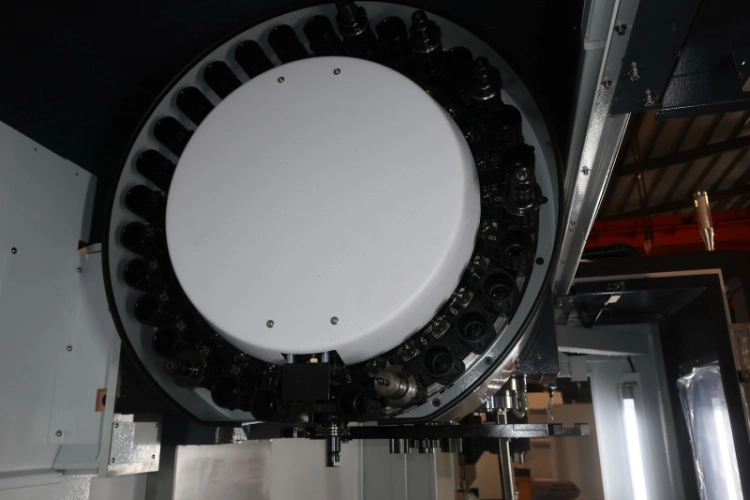

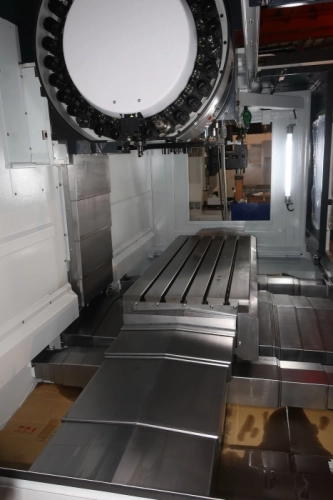

Předností těchto obráběcích center jsou vysoké otáčky vřetena, velké rozměry pracovního stolu a dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Jsou vybavené zásobníkem pro 24 a více nástrojů s vysokorychlostní výměnou. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem. Vřetena jsou standardně v provedení pro chlazení vnitřkem nástroje.
Obráběcí centra řady IKC-FB jsou vysokoekonomické při vysokých objemech výroby avšak taky i při malé a střední kapacitě výroby umožňují tyto centra výrazně zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 400 (1 500) |
| Osa Y | mm | 700 |
| Osa Z | mm | 600 (640) |
| Rychloposuv v osách X/Y/Z | m/min. | 30/30/24 |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 120 ~ 720 (760) |

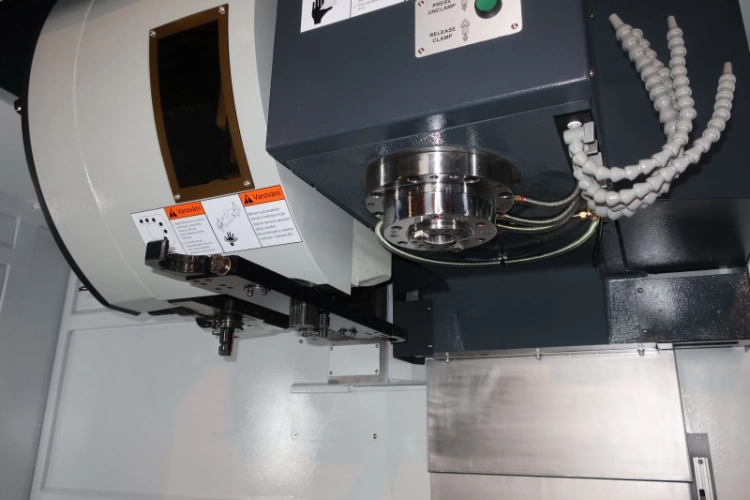

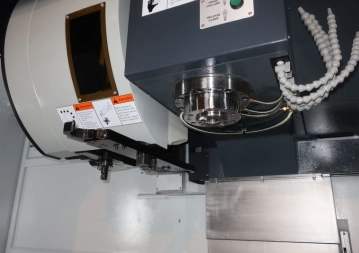

| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 10.000 (12.000; 15.000) |
| Výkon motoru vřetene | kW | 7,5 / 11 |
| Výkon motoru vřetene (volitelně) | kW | (11 / 15 / 18,5) |
| Průměr ložisek vřetene | mm | 70 |

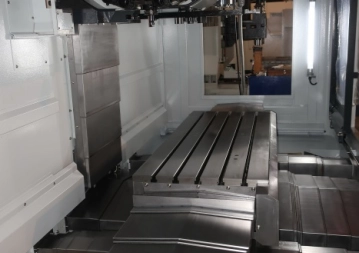

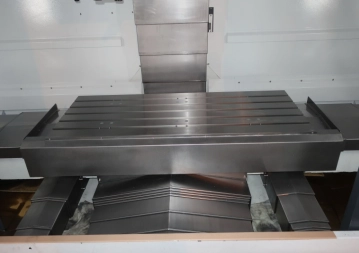

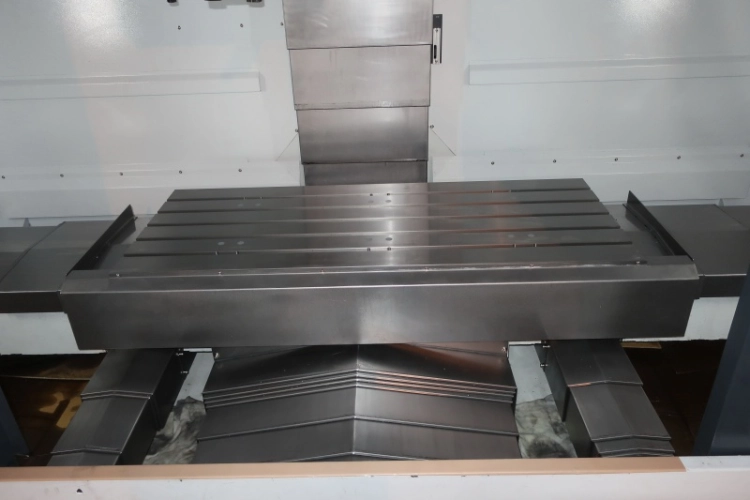

| Pracovní stůl | ||
| Rozměr stolu | mm | 1 500 x 600 |
| Maximální zatížení stolu | kg | 1 500 |
| Šířka, rozteč a počet T drážek | mm | 18 x 100 x 5 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,006 |
| Opakovatelná přesnost | mm | 0,01 |

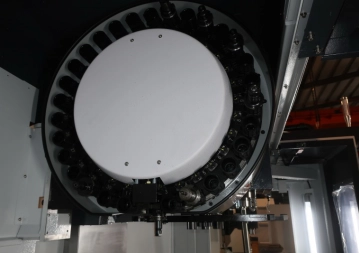

| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 24 (30; 36; 40) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 80 / 160 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,8 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |

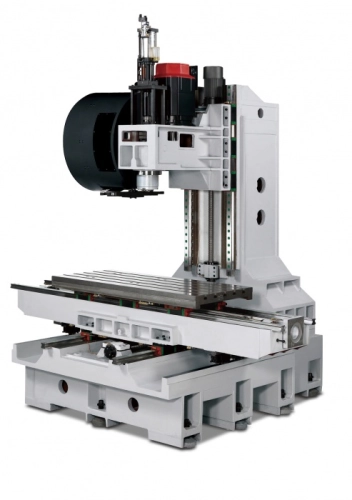

| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 35 |
| Kapacita obráběcí emulze | L | 450 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 360 |
| Hloubka | mm | 3 160 |
| Výška | mm | 2 980 |
| Hmotnost | kg | 10 600 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 620 |
| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| šnekový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 0i-MF Plus |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| FAGOR |
| Automatický zásobník nástrojů |
| 30 nástrojů |
| 40 nástrojů |
| Vřeteno |
| silové vřeteno 8,000 min-1, převodovka |
| vysokorychlostní vřeteno 12,000 min-1, řemenový pohon |
| vysokorychlostní vřeteno 12,000 min-1, přímý pohon |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| zvýšení výkonu motoru vřetena na 11/15 kW |
| zvýšení výkonu motoru vřetena na 15/18,5 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| Systém odvodu třísek |
| dopravník třísek (článkový / řemenový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| sklopně otočný stůl (4 + 1 osa) |
