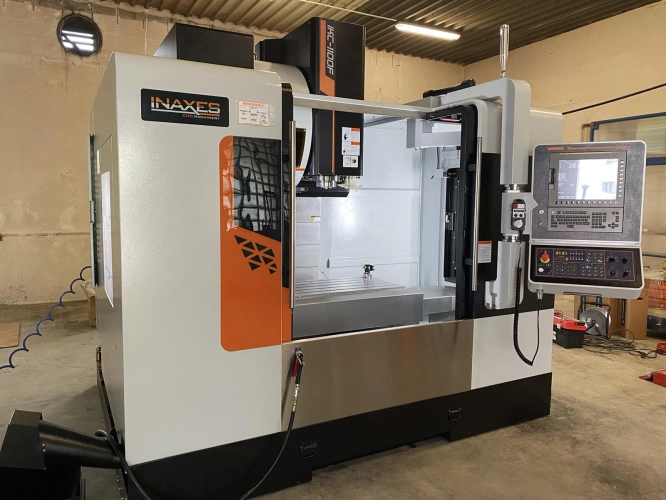

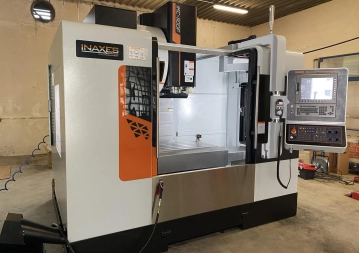

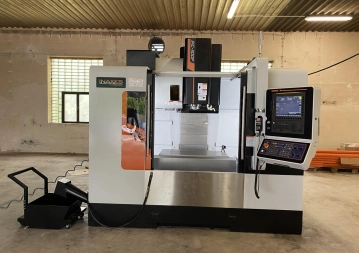

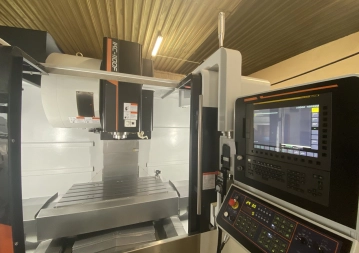

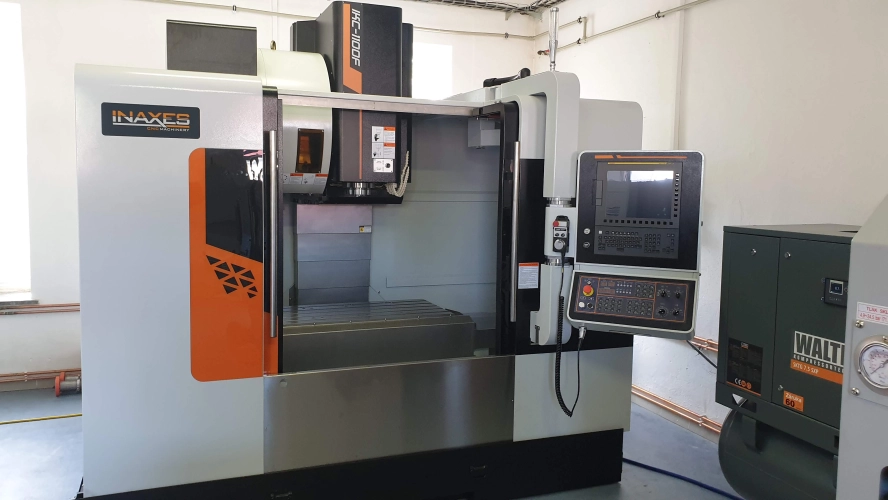

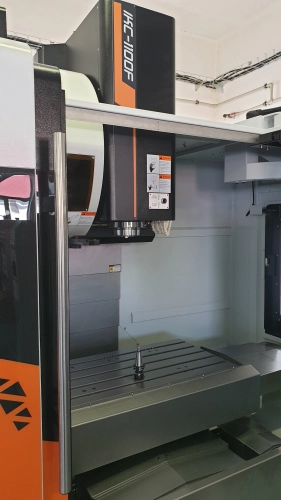

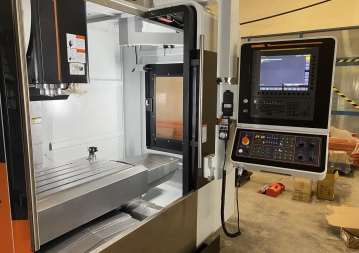

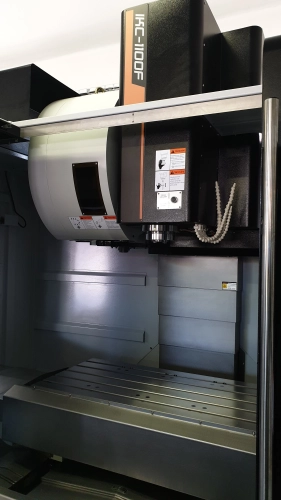

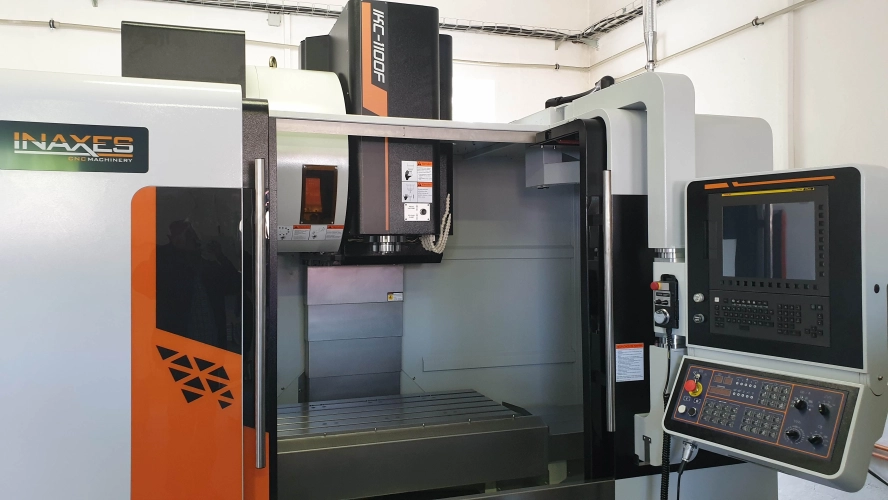

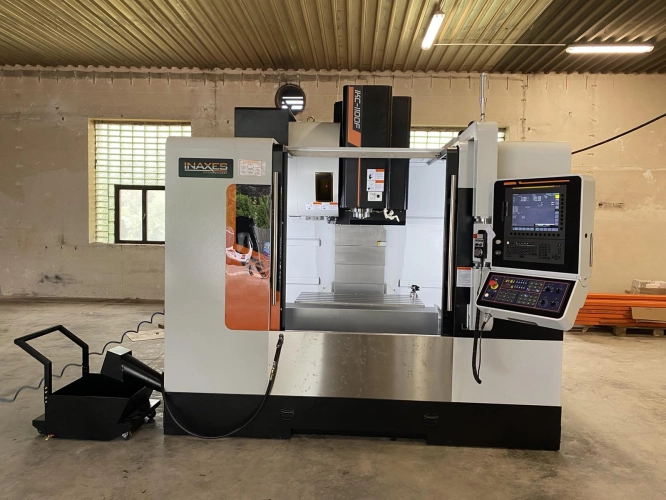

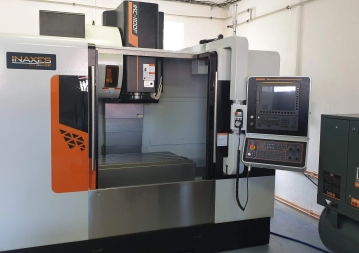

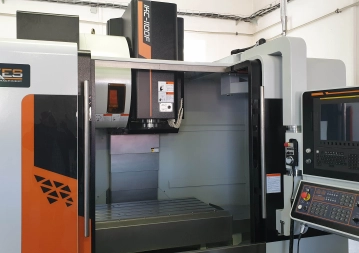

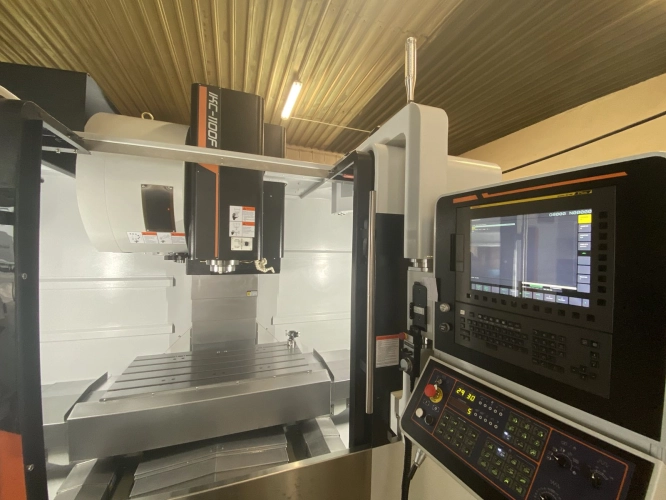

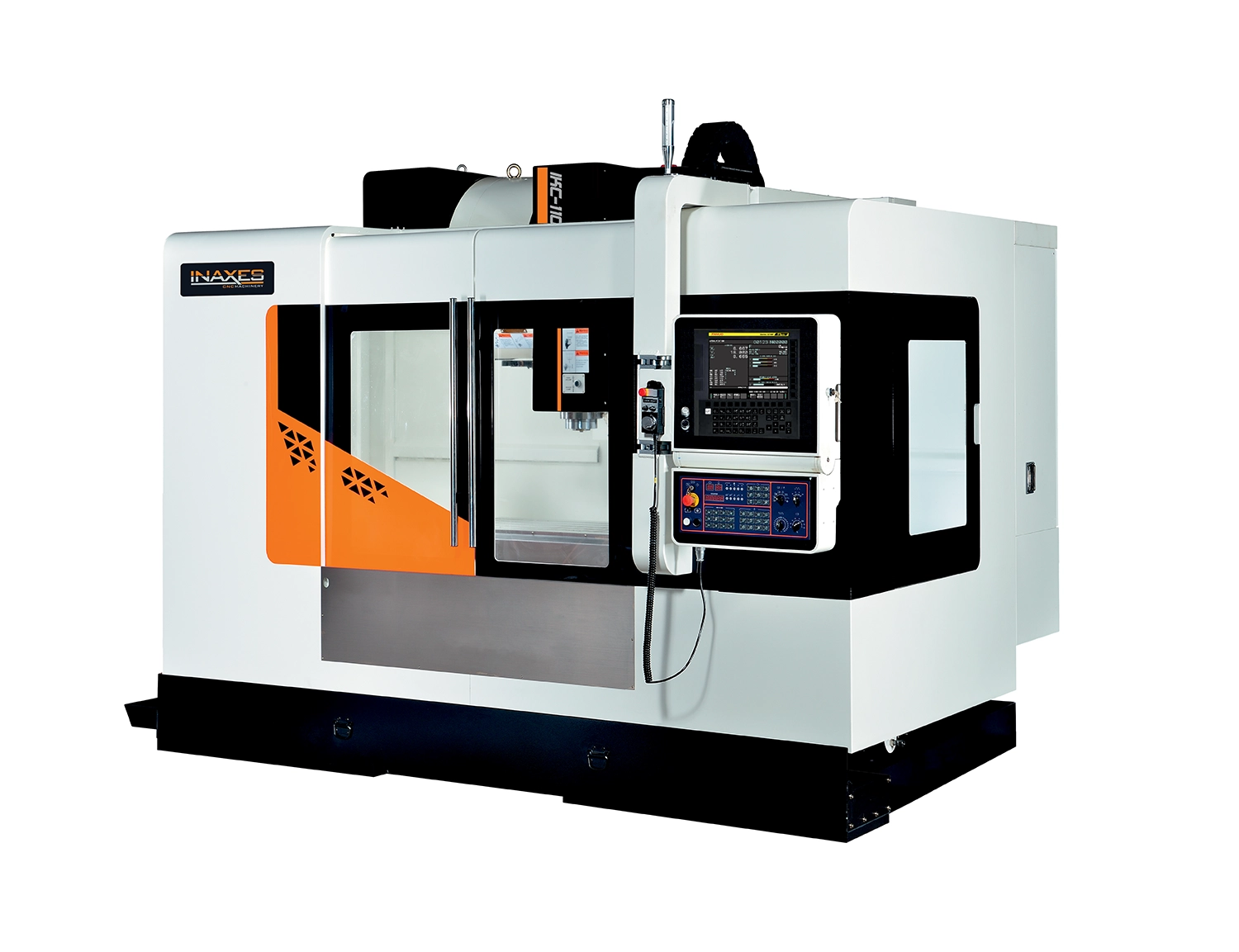

IKC - 1100F/S/H
Zvýhodněná cena
Tato modelová řada obráběcích center IKC-600F/S/H, IKC-860F/S/H, IKC-1100F/S/H, IKC-1350F/S/H, IKC-1500F/S/H je vyvinuta na základě poměru velmi vysoké kvality za příznivou cenu.
Zvládají vrtání, frézování i přímé závitování ve standardní konfiguraci, je možné je vybavit čtvrtou a pátou řízenou osou a jsou vybaveny řídicím systémem FANUC 0i-MF PLUS, SIEMENS 828D nebo HEIDENHAIN.

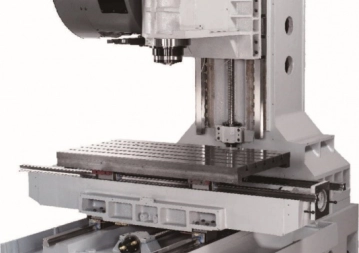

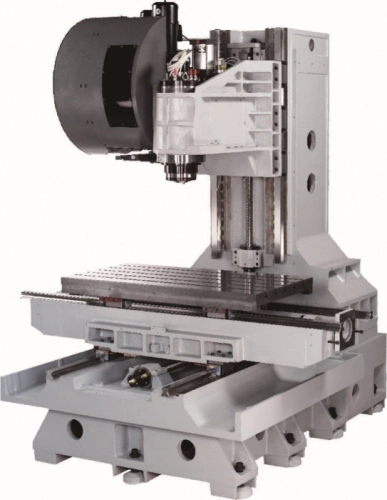

Lineární valivá vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
| Velikost stolu | 1 100 x 560 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 100/600/600 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 7 300 kg |

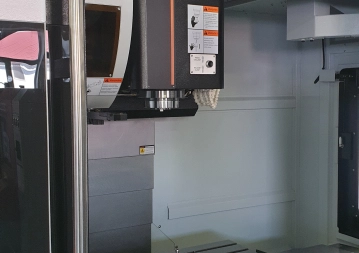

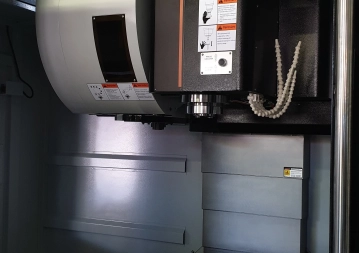

Ve standardní výbavě je tento model vybaven vřetenem s 10,000 min-1 s olejovým chladičem, kuželem ISO40 a výkonem vřetenového motoru 11/15 kW FANUC, zásobník nástrojů s 30 pozicemi, rychloposuvy dosahující rychlosti až 36 m/min., chlazením středem vřetene CTS 30 bar a šnekový vynašeč třísek.
Obráběcí centra řady IKC-F/S/H jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality.

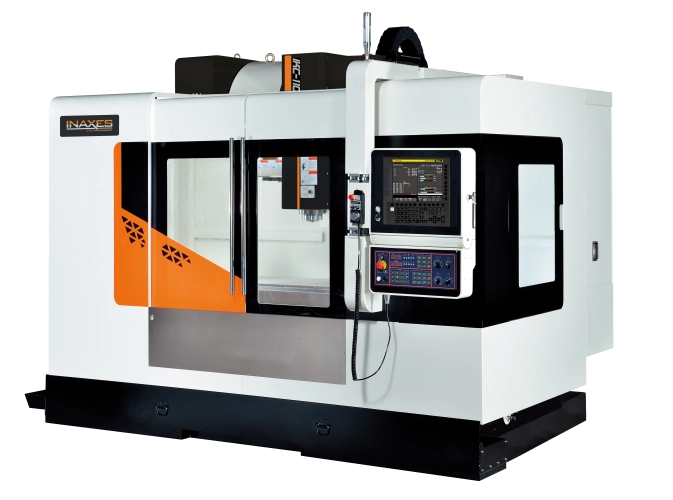

Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 100 |
| Osa Y | mm | 600 |
| Osa Z | mm | 600 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/24 |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 120 ~ 720 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen | |
| Otáčky vřetene | min-1 | 10.000 (12.000) |
| Výkon motoru vřetene | kW | 11 / 15 |
| Výkon motoru vřetene (volitelně) | kW | (15 / 18,5) |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||

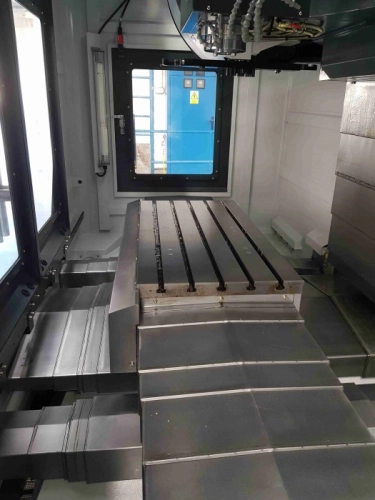

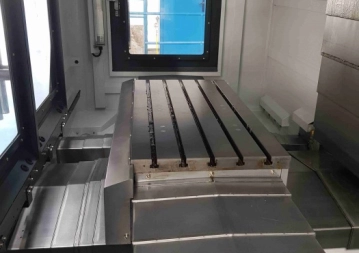

| Rozměr stolu | mm | 1 100 x 560 |
| Maximální zatížení stolu | kg | 900 |
| Šířka, rozteč a počet T drážek | mm | 18 x 100 x 5 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,006 |
| Opakovatelná přesnost | mm | 0,01 |
| Výměník nástrojů | ||
| Typ | ramenový | |

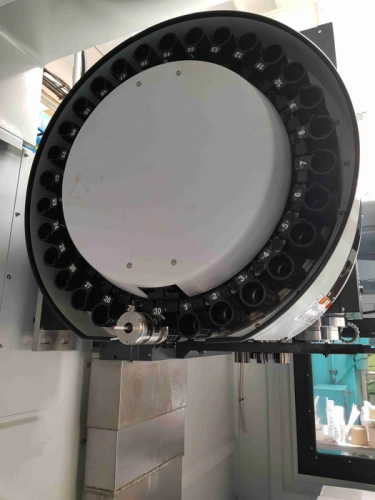

| Počet nástrojů | ks | 30 (36) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 80 / 160 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,8 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 30 |
| Kapacita obráběcí emulze | L | 400 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 660 |
| Hloubka | mm | 3 160 |
| Výška | mm | 2 850 |
| Hmotnost | kg | 7 300 |
Standardní výbava
| řídicí systém FANUC 0i-MF Plus |
| dílenské programování Manual guide i |

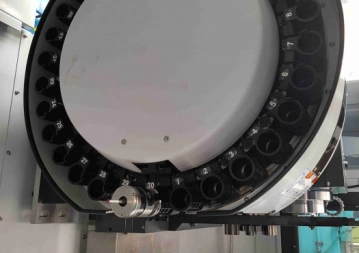

| automatický zásobník na 30 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene CTS 30 bar |
| chlazení středem vřetene vzduchem ATS |
| přímé závitování |
| plné zakrytování stroje |
| šnekový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |

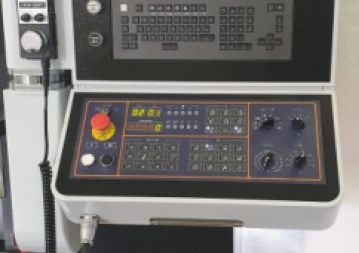

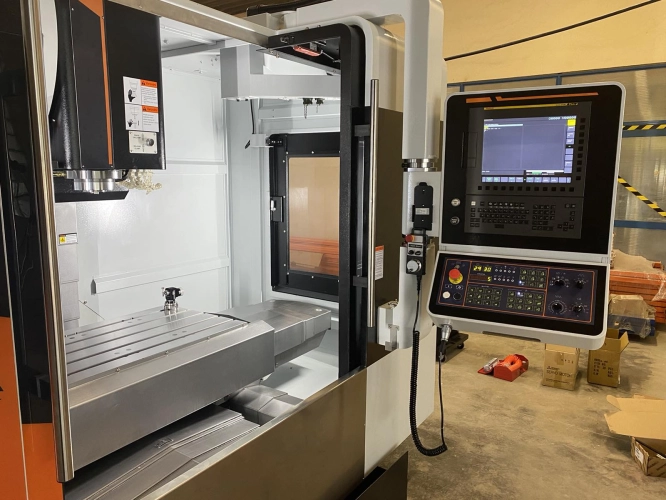

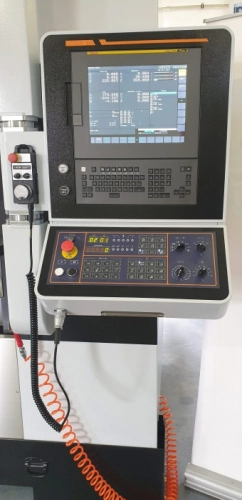

| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| HEIDENHAIN TNC620 |
| HEIDENHAIN TNC640 |
| Automatický zásobník nástrojů |
| 36 nástrojů |
| Vřeteno |
| zvýšení výkonu motoru vřetena na 15/18,5 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (článkový/hrablový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatické obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatické obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrorozvaděč |
| příprava pro otočný stůl (4.osa) |
| otočný stůl (4.osa) |
