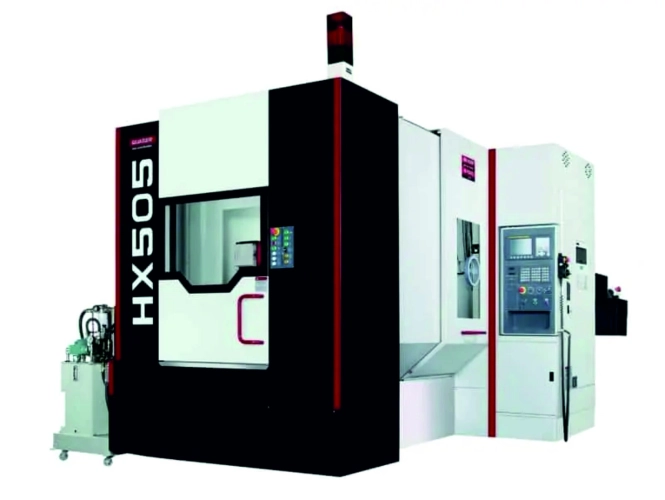

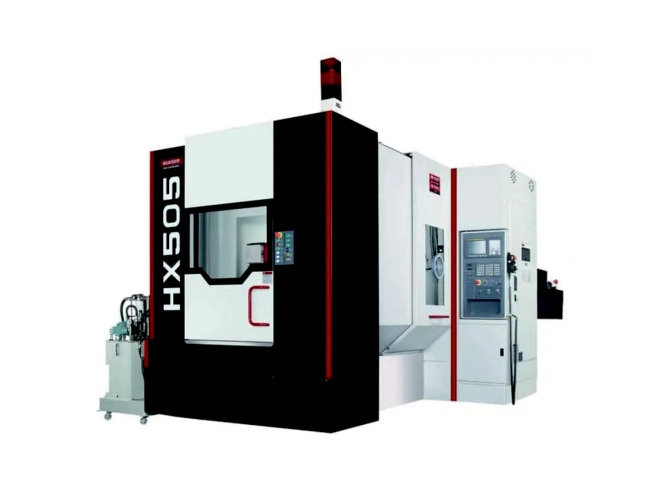

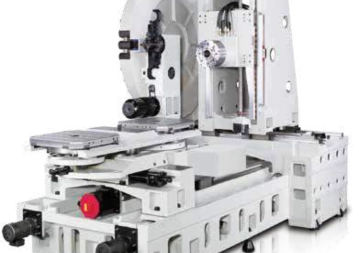

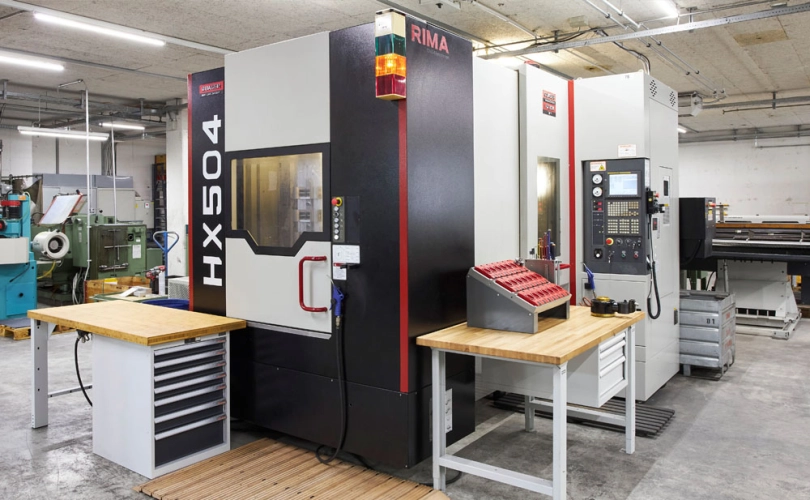

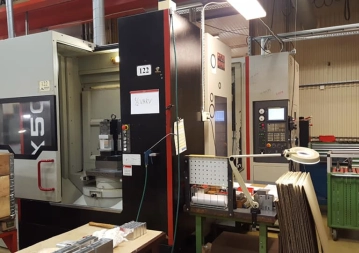

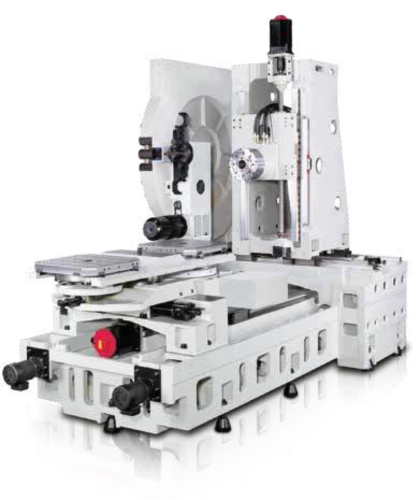

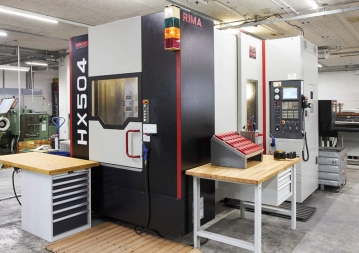

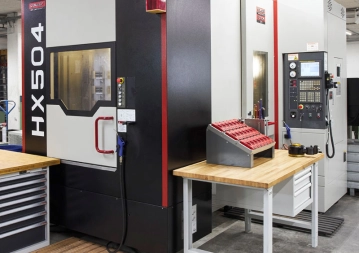

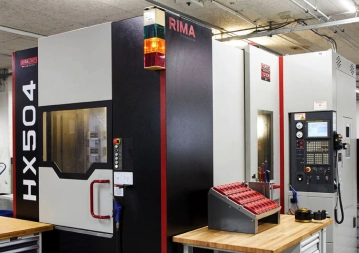

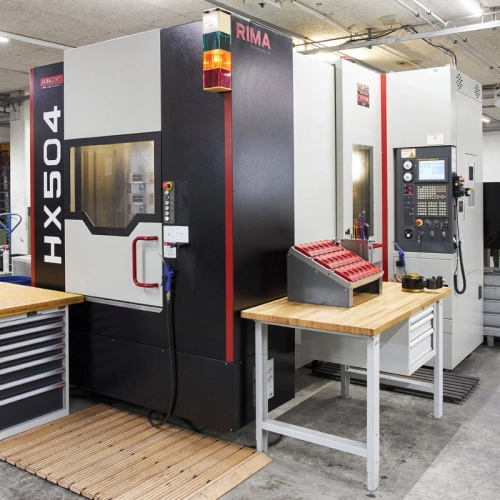

HX 505
Horizontální frézovací centra řady HX jsou určena pro přesné a rychlé obrábění skříňových i plochých součástí z oceli, šedé litiny, a různých slitin. Dále jsou tyto stroje vhodné pro obrábění forem zápustek a pro sériovou výrobu dílců díky paletovému systému. Automatická výměna nástrojů ze zásobníku umožňuje práci v automatickém cyklu.
S použitím zvláštního příslušenství stroje umožňují nasazení produktivních nástrojů se středovým přívodem chladicí kapaliny. Otočný NC stůl (osa B) umožňuje obrábění dílců na stroji z více stran či rozšiřuje produktivitu možností upnutí vícenásobných upínacích přípravků.
| Velikost palety | 500 x 500 mm |
|---|---|
| Rozjezdy X/Y/Z | 762/640/800 mm |
| Upínací kužel | ISO 50 |
| Max. hmotnost obrobku | 500 kg |
Předností těchto obráběcích center jsou vysoké otáčky vřetena, dostatečné rozměry pracovního stolu.
Stroje jsou standardně vybaveny automatickým zásobníkem pro 60 nástrojů s vysokorychlostní výměnou, volitelně lze vybavit zásobníkem s větším počtem nástrojů.
Vřetena jsou standardně v provedení pro chlazení středem nástroje.
Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 762 |
| Osa Y | mm | 640 |
| Osa Z | mm | 800 |
| Osa B | ° | 1 |
| Rychloposuv v osách X/Y/Z | m/min. | 32/32/32 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 115 ~ 915 |
| Vzdálenost středu vřetene od stolu | mm | 85 ~ 725 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 | |
| Pohon vřetene | řemenový (přímý) | |
| Otáčky vřetene | min-1 | 6.000 (10.000) |
| Výkon motoru vřetene | kW | 22 / 35 |
| Výkon motoru vřetene (volitelně) | kW | 15 / 18,5 |
| Průměr ložisek vřetene | mm | 100 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 500 x 500 |
| Maximální zatížení stolu | kg | 500 |
| Počet palet | 2 (8) | |
| Čas výměny palety | s | 10,5 |
| Max. rozměr obrobku (průměr / výška) | mm | Ø 800 x 900 |
| Indexace palety 0 - 90° | s | 2,5 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,008 |
| Opakovatelná přesnost | mm | 0,004 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 40 (60; 120) |
| Maximální délka nástroje | mm | 400 |
| Maximální průměr nástroje / přes pozici | mm | 110 / 220 (125 / 400) |
| Maximální hmotnost nástroje | kg | 15 (20; 30) |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 45 |
| Kapacita obráběcí emulze | L | 450 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 280 |
| Hloubka | mm | 3 450 |
| Výška | mm | 3 030 |
| Hmotnost | kg | 13 500 |
Standardní výbava
| řídicí systém FANUC 0i-MF Plus |
| automatický zásobník na 40 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene o tlaku 20 bar |
| plné zakrytování stroje |
| škrabkový dopravník třísek |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| vzduchová a oplachová pistole |
| výkonné osvětlení pracovního prostoru |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídicí systém |
| FANUC 31i |
| Automatický zásobník nástrojů |
| 60 nástrojů |
| 120 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 10,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| olejový skimmer |
| filtrační jednotka |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| rotační okno |
