FUV-720

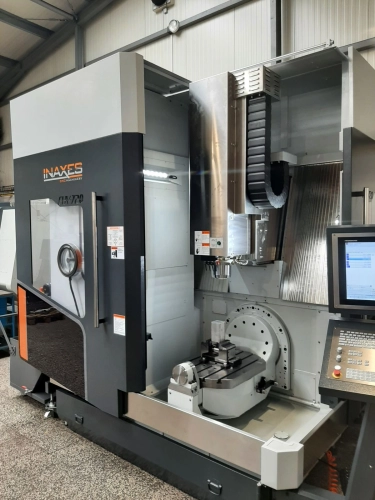

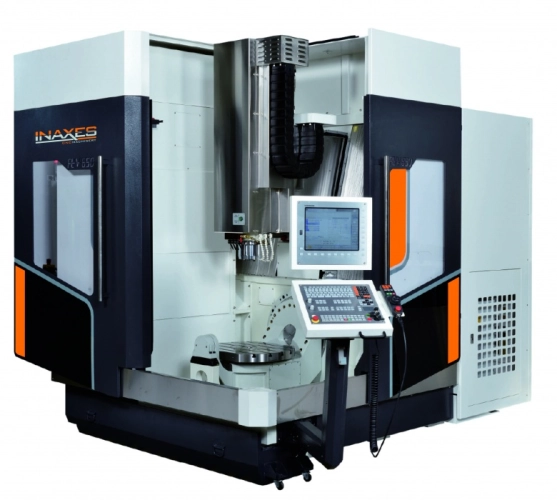

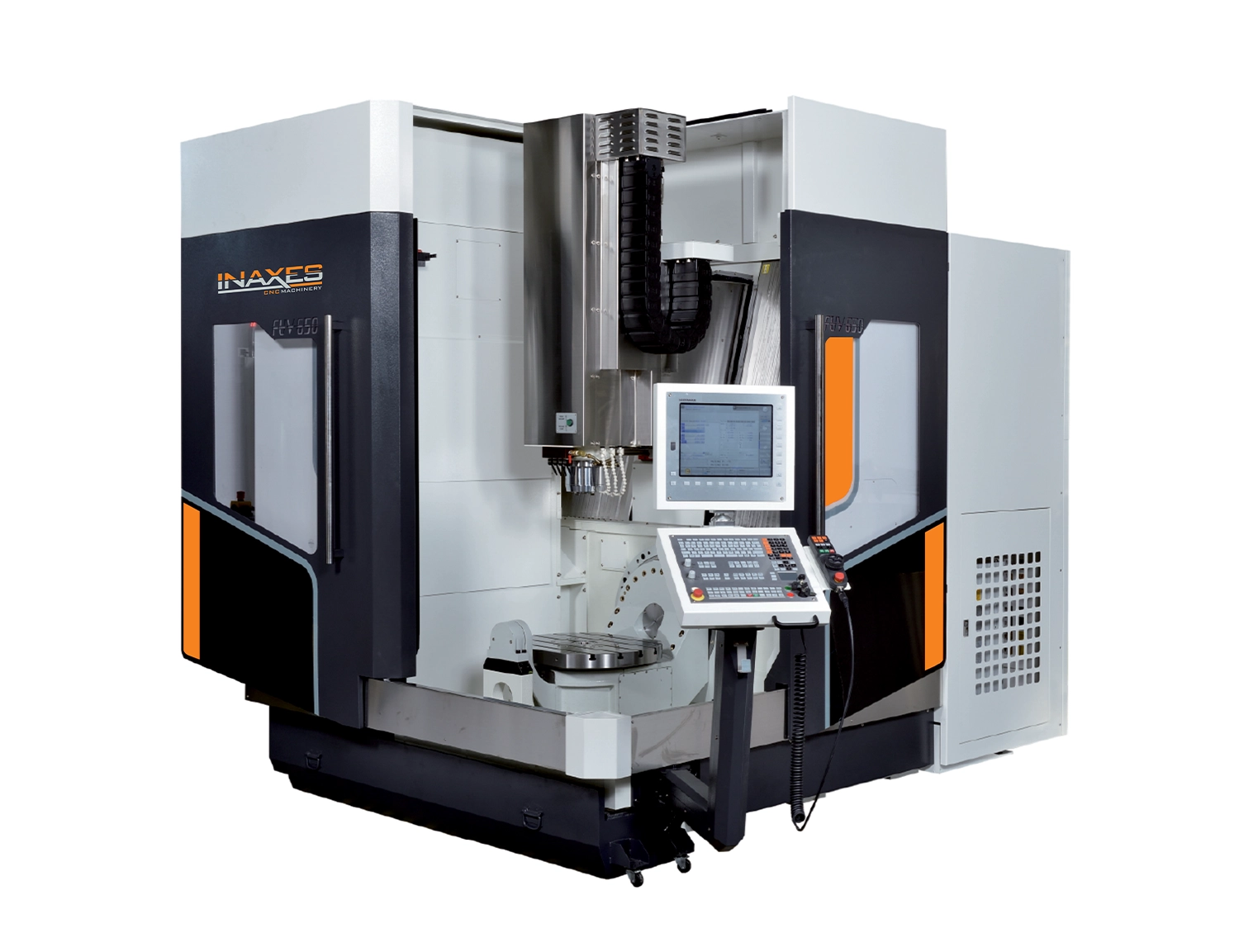

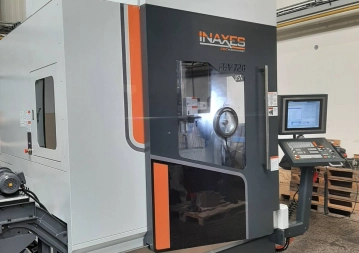

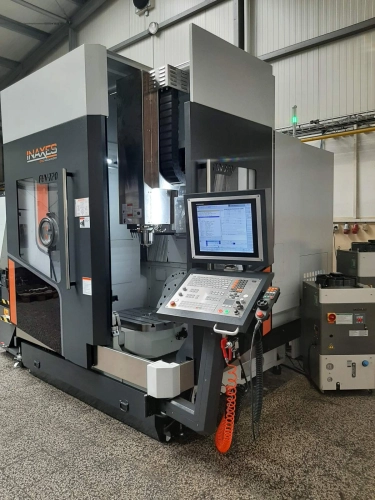

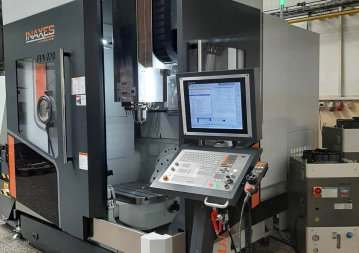

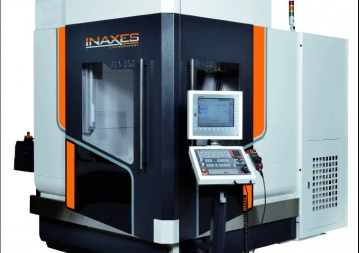

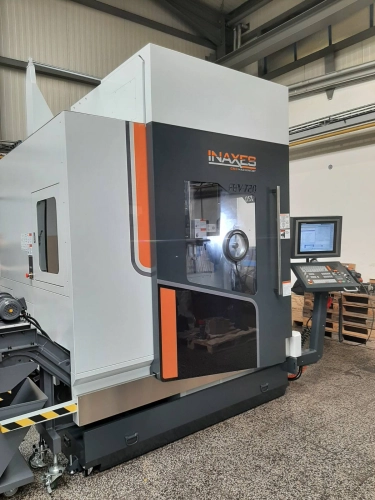

FUV-720 je moderní, vertikální obráběcí centrum určené pro plynulé 5-ti osé obrábění určené pro výrobu tvarově složitých dílů při vysoké rychlosti. S 5-ti osami nastavení, je možné provést komplexní obrábění na jedno upnutí materiálu. Tím se výrazně zkracuje doba obrábění, a zároveň Vám pomůže udržet konkurence schopnost.
Nezávazně poptat| Velikost stolu | Ø 720 x 540 mm |
|---|---|
| Rozjezdy X/Y/Z | 720/600/520 mm |
| Upínací kužel | ISO 40 (HSK-A63) |
| Hmotnost stroje | 10 660 kg |

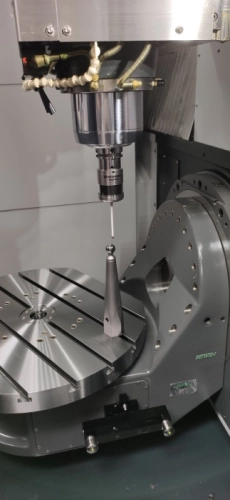

Vysoká tuhost stroje a řízený rotační / naklápěcí otočný stůl je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu. Jako výsledek dostanete vynikající přesnost při provádění složitých dílců.

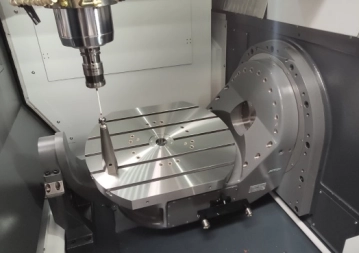

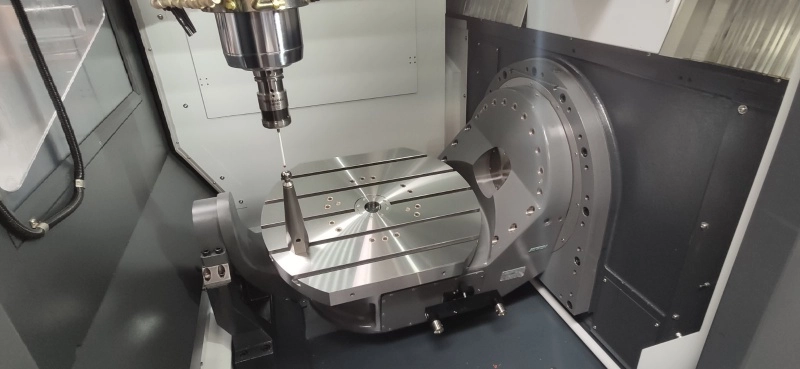

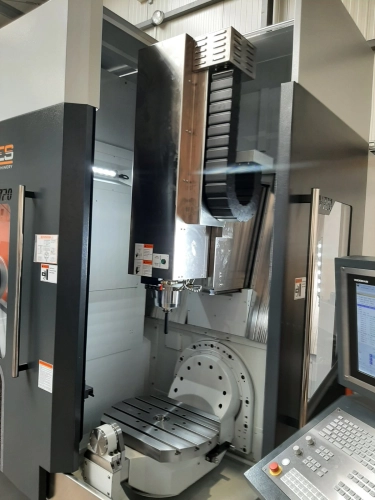

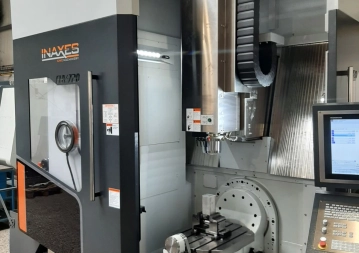

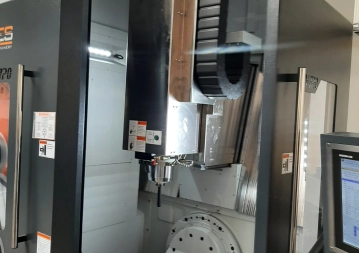

FUV-720 má robustní litinovou konstrukci a poskytuje vysokou podporu pro otáčení / naklápění otočného stolu (B, C-osa). To v kombinaci s křížovým posuvem vřeteníku v osách X a Y zajišťuje vysokou stabilitu a přesnost obrábění.

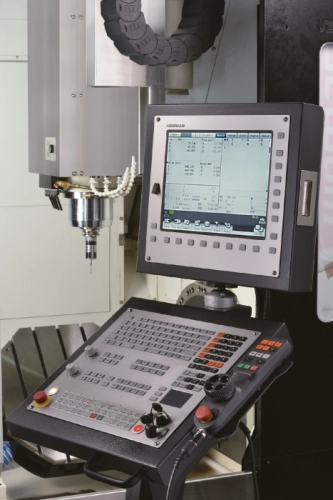

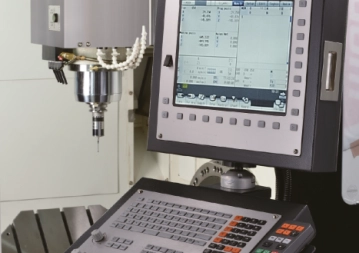

Stroj je vybaven řídícím systémem HEIDENHAIN TNC640 nebo SIEMENS 840D sl pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1.
Ve standardní výbavě je vřeteno s 15,000 min-1 s olejovým chladičem, kuželem ISO40 a výkonem vřetenového motoru 18/55 kW, zásobník nástrojů se 32 pozicemi, rychloposuvy dosahující rychlosti až 48 m/min., chlazením středem vřetene CTS 30 bar a pásový vynašeč třísek.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 720 |
| Osa Y | mm | 600 |
| Osa Z | mm | 520 |
| Rychloposuv v osách X/Y/Z | m/min. | 48/48/48 |
| Pracovní posuv v osách X/Y/Z | m/min. | 20 |
| Vzdálenost čela vřetena od stolu | mm | 150 ~ 670 |
| Osa B - rozsah naklápění | ° | -50 ~ + 110 |
| Osa C - rozsah otáčení | ° | 360 |
| Rychloposuv v osách B/C | min-1 | 90 / 150 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 (HSK-63A) | |
| Pohon vřetene | přímý | |
| Otáčky vřetene | min-1 | 15,000 |
| Výkon motoru vřetene | kW | 18 / 55 |
| Pracovní stůl | ||
| Rozměr stolu | mm | Ø 720 x 540 |
| Maximální zatížení stolu | kg | 300 |
| Šířka, rozteč a počet T drážek | mm | 14 x 100 x 5 |
| Velikost otvoru ve stole | mm | 50H7 |
| Max. velikost obrobku | mm | 620 x 390 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,008 |
| Opakovatelná přesnost | mm | ± 0,005 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 32 |
| Maximální délka nástroje | mm | 250 |
| Maximální průměr nástroje / přes pozici | mm | 75 / 127 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 2 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 50 |
| Kapacita obráběcí emulze | L | 210 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 300 |
| Hloubka | mm | 4 250 |
| Výška | mm | 3 060 |
| Hmotnost | kg | 10 660 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| 5 –ti osé kontinuální obrábění |
| automatický zásobník na 32 nástrojů |
| otočný stůl - velikost 650 mm |
| vřeteno chlazené olejem |
| teplotní kompenzace osy Z |
| optický enkodér v osách B, C +/-5“ |
| přímé odměřování lineárními pravítky HEIDENHAIN pro osy X, Y a Z |
| olejový skimmer |
| systém chlazení a oplachu třísek |
| kompletní chladící systém vnější |
| chlazení středem vřetene CTS 30bar |
| chlazení středem vřetene vzduchem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| přímé závitování |
| plné zakrytování stroje |
| článkový dopravník třísek + vozík na třísky |
| klimatizace pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava

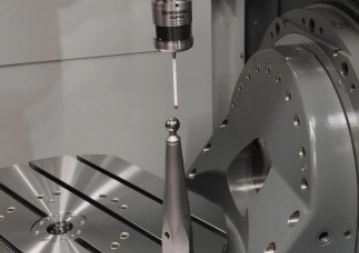

| Řídící systém |
| SIEMENS 840D sl |
| Automatický zásobník nástrojů |
| 48 nástrojů |
| 54 nástrojů |
| 60 nástrojů |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| škrabkový dopravník třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
