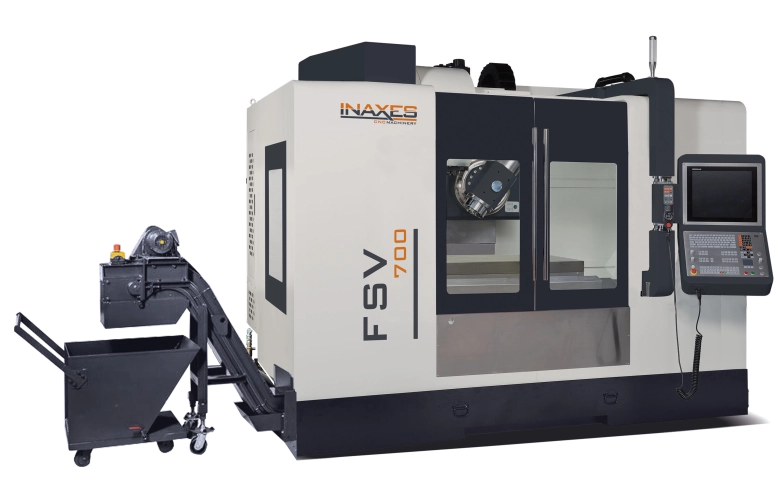

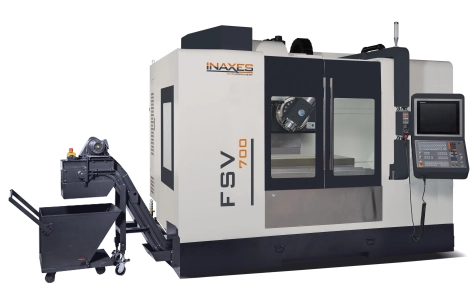

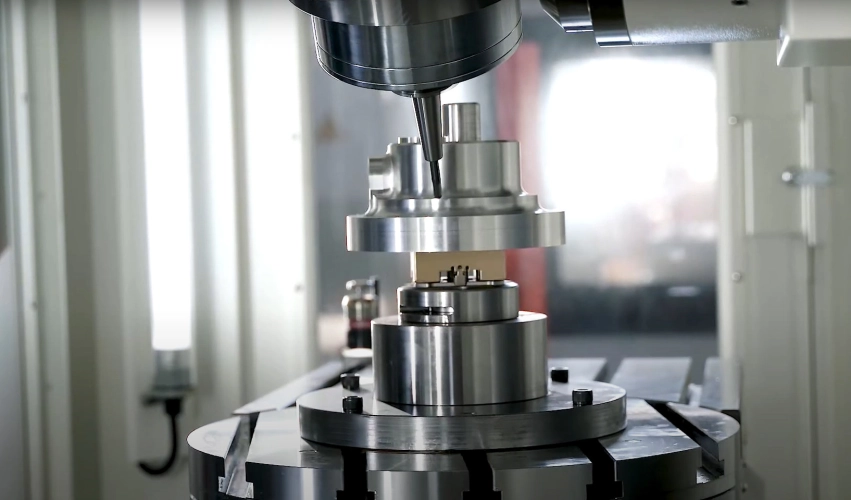

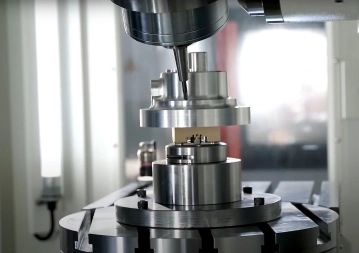

FSV-700

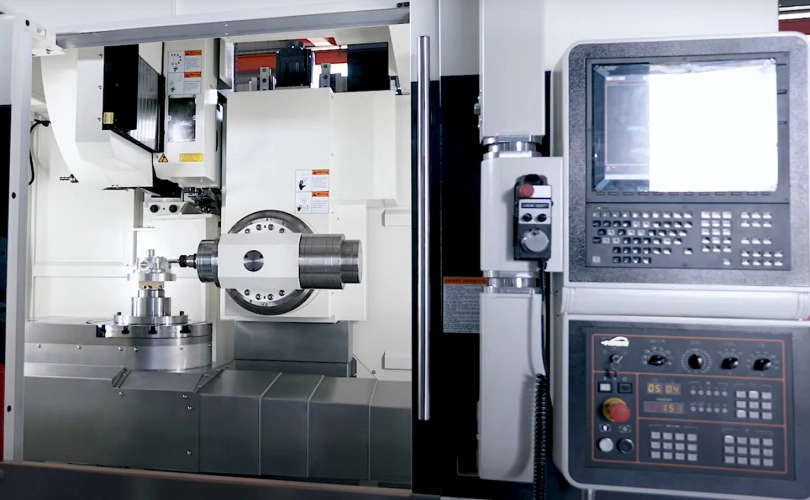

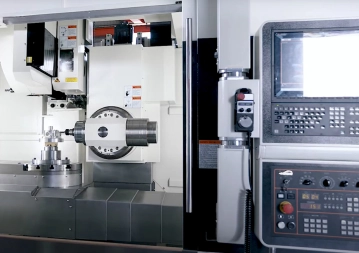

Řada strojů FSV jsou 5-ti osá obráběcí centra s integrovaným rotačním stolem v pracovním stole a naklápěcím vřeteníkem s elektrovřetenem. Modulární koncepce je ideální volbou pro vysoce produktivní a přesné obrábění sériové i kusové výroby.
Tyto obráběcí centra jsou multifunkční stroje pro mnohostranné využití.
Svojí robustností a tuhou konstrukcí umožňuje vysoce produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.
| Velikost stolu | 1 350 x 700 (Ø700) mm |
|---|---|
| Rozjezdy X/Y/Z | 1 250/700/535 mm |
| Upínací kužel | ISO40 (HSK-A63) |
| Hmotnost stroje | 8 000 kg |

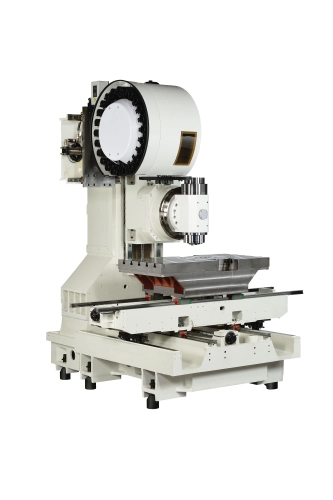

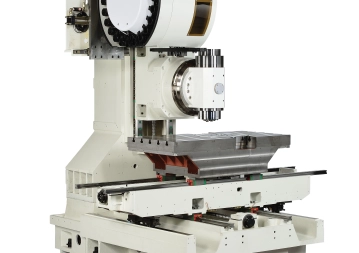

Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou.
Svojí robustností a tuhou konstrukcí umožňuje vysoce produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

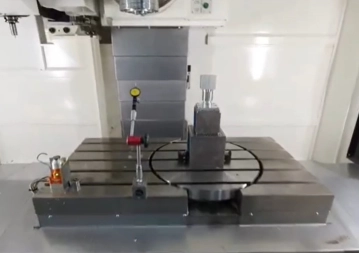

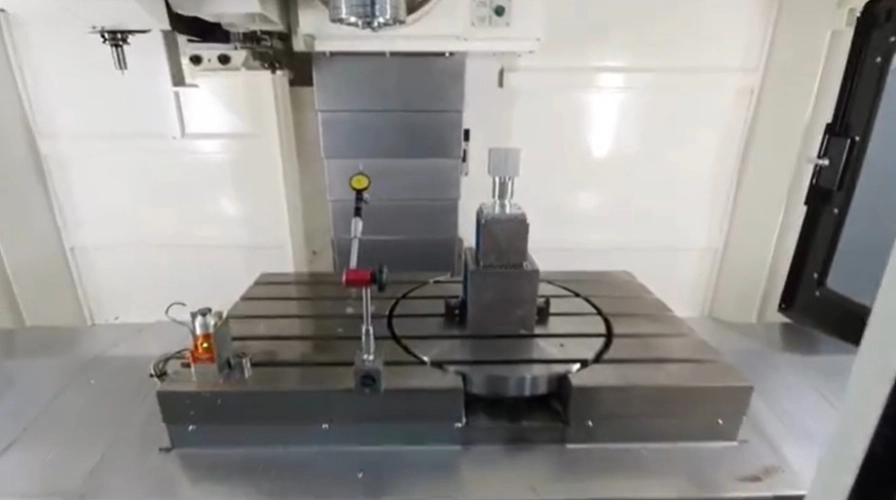

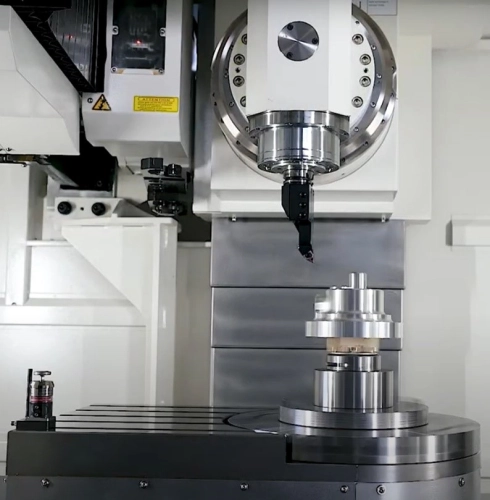

- integrovaný otočný stůl (C-osa) o průměru 700 mm

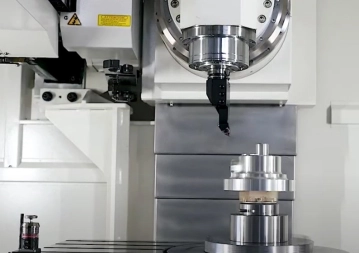

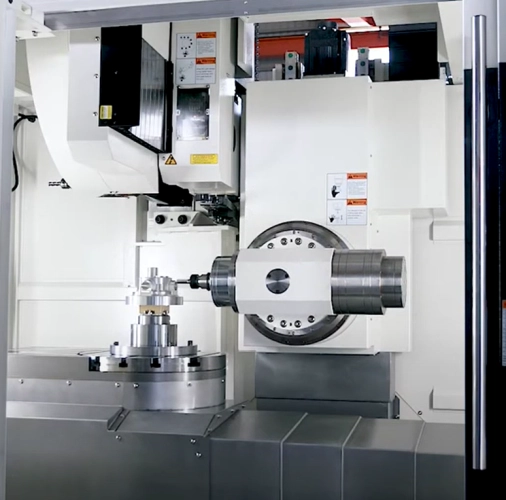

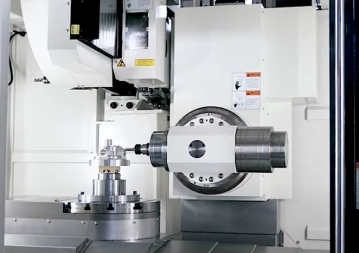

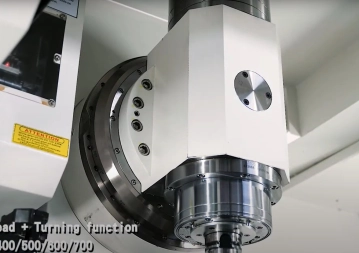

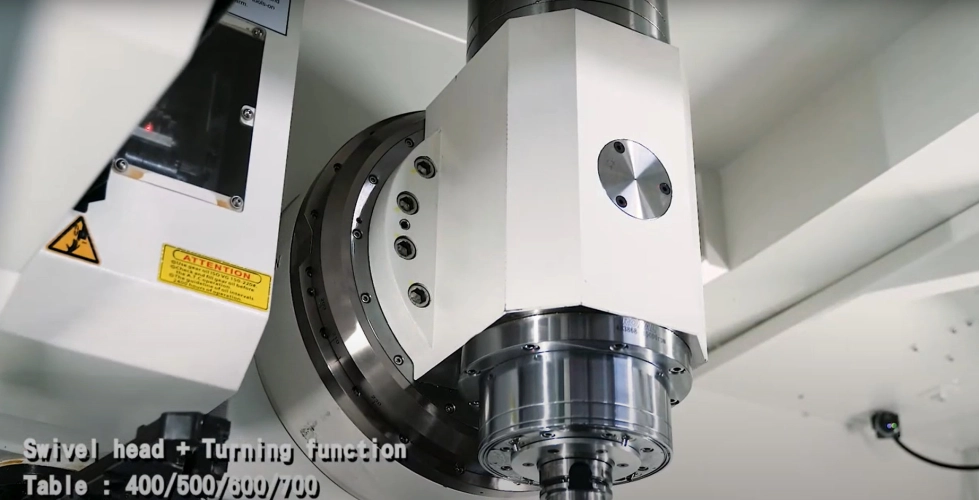

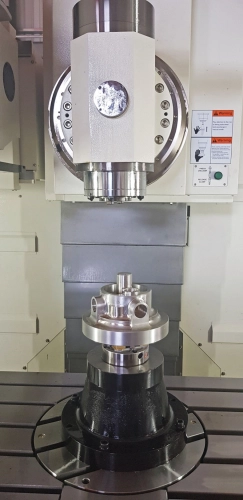

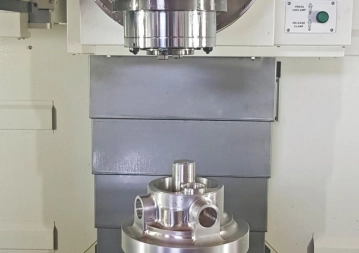

- sklopná vertikální hlava (B-osa) +/- 120° umožňuje přesné obrábění složitých obrobků
- automatický výměník nástrojů pro 24/30/36/40 nástrojů
- chlazení středem vřetene o tlaku až 70 bar
- řídicí systém HEIDENHAIN nebo SIEMENS 828D je velmi optimální pro tento stroj
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 250 |
| Osa Y | mm | 700 |
| Osa Z | mm | 535 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/30 (48/48/30) |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 0 ~ 535 (-165 ~ 565) |
| Osa B - rozsah naklápění | ° | +/-120 |
| Osa C - rozsah otáčení | ° | 360 |
| Rotační osy | ||
| Rychlost otáčení v ose B | min-1 | 50 |
| Rychlost otáčení v ose C | min-1 | 115 (1.000) |
| Vřeteno | ||
| Kužel vřetene | ISO 40 (HSK-A63) | |
| Pohon vřetene | elektro vřeteno | |
| Otáčky vřetene | min-1 | 15.000 |
| Výkon motoru vřetene | kW | 28/37 |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 1 350 x 700 |
| Maximální zatížení stolu | kg | 1 200 |
| Šířka, rozteč a počet T drážek | mm | 18 x 5 x 100 |
| Průměr rotačního stolu | mm | 700 |
| Maximální zatížení rotačního stolu | kg | 600 |
| Přesnost najetí | ||
| Přesnost polohování | mm | +/- 0,004 |
| Opakovatelná přesnost | mm | +/- 0,003 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 24 (30; 36; 40) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 75 / 125 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 4 |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 40 |
| Kapacita obráběcí emulze | L | 450 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 200 |
| Hloubka | mm | 2 270 |
| Výška | mm | 2 790 |
| Hmotnost | kg | 8 000 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| sklopná frézovací hlava 15,000 min-1 |
| integrovaný otočný stůl |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 620 |
| SIEMENS 828D / 840D sl |
| Automatický zásobník nástrojů |
| 30 nástrojů |
| 36 nástrojů |
| 40 nástrojů |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| dopravník třísek (dvojítý pásový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| paket pro vertikální soustružení |
| klimatizační jednotka pro elektrickou skříň |
