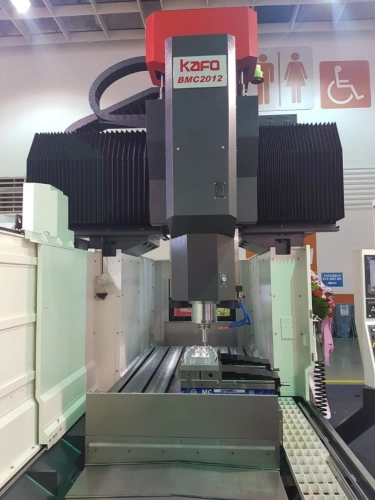

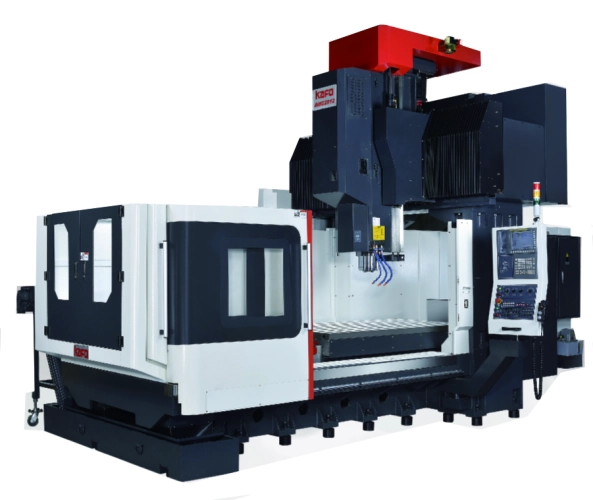

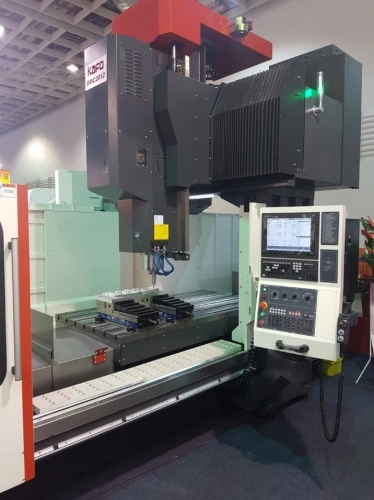

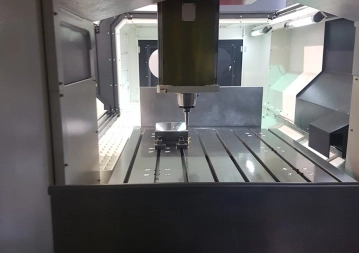

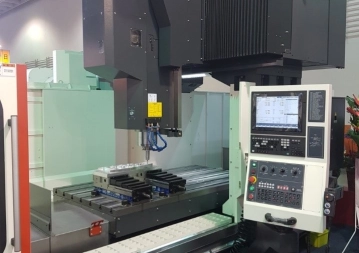

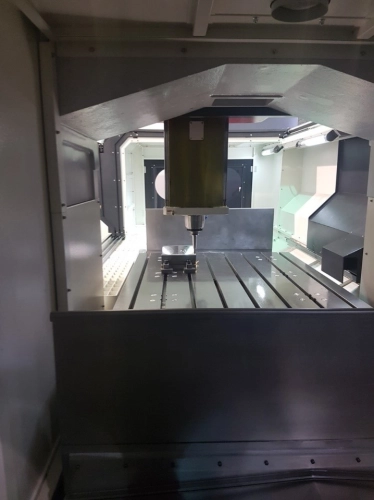

BMC - 3012
Velká 3 osá portálová centra s vysokým obráběcím výkonem pro náročné požadavky obrábění.

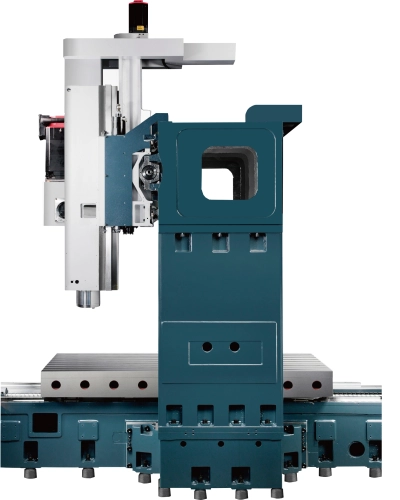

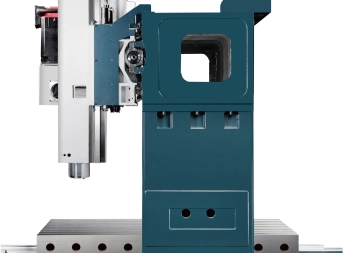

Tato řada je speciálně navržená s vysoce pevnou konstrukcí s možností manuální vyměnitelné a manuálně nastavitelné úhlové hlavy.
Nezávazně poptat| Velikost stolu | 3 000 x 1 100 mm |
|---|---|
| Rozjezdy X/Y/Z | 3 100/1 200/800 mm |
| Upínací kužel | ISO 50 (ISO 40) |
| Hmotnost stroje | 25 000 kg |

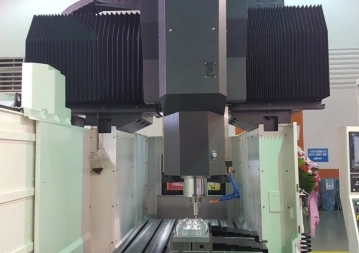

Silové vřeteno je vybaveno automatickou převodovkou pro dosažení vysokého kroutícího momentu pro těžké obrábění přesných dílců s vynikající kvalitou a přesností.
S takto vybaveným strojem lze opracovávat rozměrné dílce a tím docílit vysoké efektivity obrábění, proto je tento stroj dokonalým partnerem pro Vaše obrábění.
Přednosti:
- Vzdálenost osy vřetene je 150 mm, tzv. vyložení vřetene, čímž je dosaženo vysoké přesnosti a stability při obrábění.
- Pohyb os zajišťují masívní předepnuté kuličkové šrouby s dvojitým ukotvením.
- Pro vysokou přesnost polohování je předepnutý kuličkový šroub v ose X vybaven chladícím systémem čímž se eliminuje tepelná roztažnost.
- Pohony posuvu v osách X, Y, Z jsou přenášen s pomocí převodovky na přesné vodicí šrouby s přesnými ložisky třídy P4 s kosoúhlým stykem.
- Přesný válečkový typ lineárních vodících drah v osách X, Y a Z.
- Modulární zásobník nástrojů nabízí ochranu a pohodlí. Standardní kapacita je 30 pozic. Volitelně lze také nabídnout 40 a 60 pozic.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 3 100 |
| Osa Y | mm | 1 200 |
| Osa Z | mm | 800 (1 000) |
| Rychloposuv v osách X/Y/Z | m/min. | 20/20/15 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 150 ~ 950 |
| Vzdálenost mezi dvěma sloupy | mm | 1 350 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 (ISO 40) | |
| Pohon vřetene | převodovka (přímý) | |
| Otáčky vřetene | min-1 | 6,000 (10,000) |
| Výkon motoru vřetene | kW | 15 / 18,5 |
| Výkon motoru vřetene (volitelně) | kW | 22 / 26 |
| Průměr ložisek vřetene | mm | 100 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 3 000 x 1 100 |
| Maximální zatížení stolu | kg | 5 000 |
| Šířka, rozteč a počet T drážek | mm | 22 x 160 x 7 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,01 |
| Opakovatelná přesnost | mm | ± 0,003 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 30 (40; 60) |
| Maximální délka nástroje | mm | 400 |
| Maximální průměr nástroje / přes pozici | mm | 125 / 215 |
| Maximální hmotnost nástroje | kg | 20 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 35 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 8 040 |
| Hloubka | mm | 4 230 |
| Výška | mm | 4 340 |
| Hmotnost | kg | 25 000 |
Standardní výbava
| řídící systém FANUC 0i-MF Plus |
| automatický zásobník na 30 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| částečné zakrytování stroje |
| dvojítý podélný šroubový dopravník třísek |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 620 / 640 |
| FANUC 31i-MB |
| SIEMENS 828D / 840D sl |
| MITSUBISHI |
| Automatický zásobník nástrojů |
| 40 nástrojů |
| 60 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 10,000 min-1, přímý pohon |
| zvýšení výkonu motoru vřetena na 26/30 kW |
| zvýšení výkonu motoru vřetena na 30/37 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| dopravník třísek (škrabkový typ) |
| dopravník třísek (dvojítý pásový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Frézovací hlava (manuální hlava a výměna nástrojů / manuální indexování) |
| 90° frézovací hlava 2,000 min-1 |
| univerzální frézovací hlava 1,200 min-1 - model C50 |
| univerzální frézovací hlava 1,200 min-1 - model H50 |
| prodlužovací frézovací hlava 2,000 min-1, 360 mm |
| prodlužovací frézovací hlava 2,000 min-1, 550 mm |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| plné krytování - pro potřeby CTS |
| zvýšení pojezdu osy Z |
